Меден PVC гъвкав контролен кабел

Основен модел на продукта: KVVR

Меден PVC гъвкав контролен кабел е 450/750V контролен кабел, изграден около многожилни медни проводници и PVC изолация и обвивка. Гъвкавата конструкция на проводника позволява на кабела да следва по-тесни пътеки на маршрутизиране в сравнение със солиден или твърд проводник, което е полезно, когато контролното окабеляване трябва да премине през шкафове, тави, тръбопроводи или връзки на оборудване. Основната му роля е предаването на сигнали за управление, измерване и наблюдение в рамките на електрически системи с ниско напрежение.

За вериги с автоматично управление и спомагателни вериги напречното сечение на проводника, броят на жилата, методът на монтаж и електрическото съпротивление са важни при определяне на кабела. Наличните размери на проводниците покриват общите изисквания за контролно окабеляване, докато различни конфигурации на сърцевината могат да бъдат избрани според дизайна на веригата.

Таблица с техническите параметри на продукта

Конструкция и електрически характеристики

Многожилен меден проводник

Проводникът се състои от множество фини медни нишки, а не от един твърд проводник. Тази конструкция осигурява механичната гъвкавост, необходима за прокарване на контролни кабели около терминали, компоненти на шкафа и системи за управление на кабели. Съпротивлението на проводника при 20 ℃ е предоставено в таблицата със спецификации както за условия на метал без покритие, така и за условия на покритие.

PVC изолация и обвивка

PVC се използва като основен изолационен материал около проводника, като конструкцията на кабела осигурява електрическо разделяне между отделните проводници и околната среда. Посочената дебелина на изолацията варира в зависимост от напречното сечение на проводника, което позволява спецификацията да бъде проверена спрямо предвидените изисквания на веригата.

450/750V контролно окабеляване

Рейтингът 450/750 V поставя този кабел в рамките на често срещан обхват на ниско напрежение за управление и спомагателно окабеляване. Той е предназначен за електрически вериги за управление и наблюдение, а не като заместител на захранващи кабели, избрани за предаване на по-високо напрежение. Окончателният избор трябва да следва изискванията за напрежение, ток, инсталация и оборудване на цялата верига.

Сценарии за приложение

Меден PVC гъвкав контролен кабел се използва в управляващи и спомагателни вериги, където маршрутът на окабеляването включва шкафове, връзки на оборудване или други места, изискващи по-лесно боравене по време на монтажа.

1. Енергетика: Контролни шкафове в електроразпределителни помещения, контролно окабеляване на генераторен комплект и вторични сигнални вериги за подстанции.

2. Индустриална автоматизация: Окабеляване за вътрешно управление за оборудване на производствена линия, машинни инструменти, вентилатори, водни помпи и сушилно оборудване.

3. Проекти за поддръжка на сгради: модули за управление на централна климатизация, шкафове за управление на асансьори, подземни машинни отделения и системи за свързване на осветление на сгради.

4. Металургично производство: Автоматични работни конзоли и сигнални връзки за производствено оборудване в промишлени цехове.

5. Общи поддържащи проекти: електрически вериги за управление на противопожарно свързващо оборудване и оборудване за защита на околната среда за пречистване на отпадни води.

Разгледани са практически проблеми с окабеляването

1. Маршрутизиране през затворени пространства

Контролните шкафове и оборудването често съдържат множество терминали, компоненти и кабелни маршрути в ограничено пространство. Усуканият проводник прави кабела по-лесен за насочване и завършване, където твърд проводник би бил по-малко удобен за работа.

2. Съвпадение на размера на проводника с веригата

Контролните вериги не изискват едно и също напречно сечение на проводника. Наличните размери от 0,5 mm² до 6 mm² позволяват спецификацията на кабела да бъде съобразена с изискванията на веригата, условията на монтаж и електрическите характеристики на свързаното оборудване.

3. Управление на многожилни контролни кабели

Използването на многожилен кабел може да опрости организацията на свързаните вериги за управление и наблюдение. Количеството на ядрото трябва да се определи от броя на необходимите сигнали, резервни вериги и разположението на кабелите на оборудването.

4. Поддържане на постоянни електрически параметри

Съпротивлението на проводника и дебелината на изолацията са измерими параметри, които могат да бъдат проверени спрямо определената кабелна конструкция. За възлагане на обществени поръчки по проекта необходимото напречно сечение, конфигурация на сърцевината и приложимата техническа документация трябва да бъдат потвърдени преди производството или изпращането.

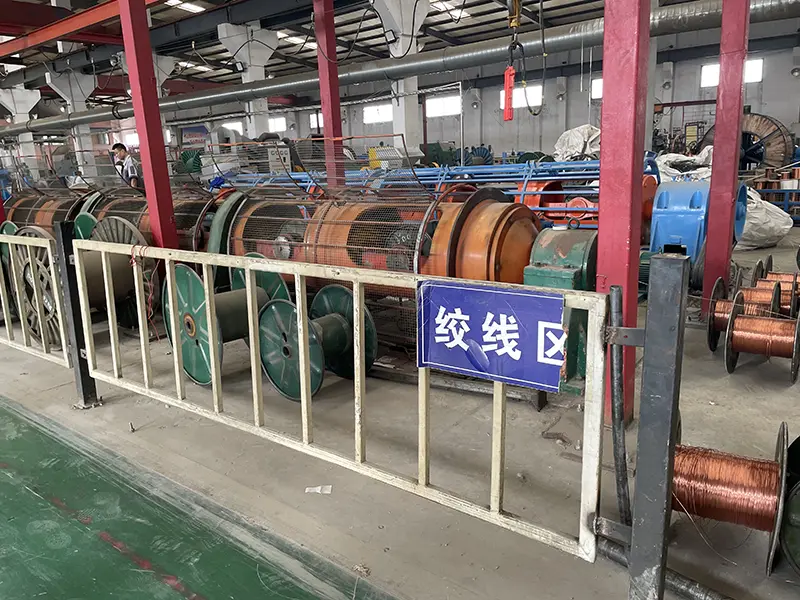

Производство и проверка на качеството

За снабдяването с контролен кабел оценката на качеството трябва да се съсредоточи върху проследимите спецификации на материала и измеримите производствени параметри, а не само върху външния вид. Съответните проверки могат да включват конструкция на проводника, съпротивление на проводника, размери на изолацията и проверка на готовия кабел в съответствие с приложимите изисквания за продукта.

Qiancheng може да предостави продуктови спецификации и свързана техническа информация за избор на проект. За масови или проектни поръчки необходимият модел, напречното сечение на проводника, количеството на жилата, дължината на кабела, опаковката и документацията трябва да бъдат потвърдени преди обработката на поръчката.

Ръководство за избор на спецификация

Когато избирате този тип контролен кабел, няколко параметъра трябва да се разглеждат заедно, вместо да избирате размера на проводника независимо.

1. Напречно сечение на проводника: Изберете според електрическия товар, функцията на веригата и приложимите изисквания за окабеляване.

2. Количество на сърцевината: Определете броя на управляващите, мониторинговите и спомагателните вериги, които трябва да бъдат пренесени от кабела.

3. Метод на инсталиране: Проверете дали кабелът ще бъде прекаран през шкаф, табла, тръбопровод или връзка към оборудването и вземете под внимание необходимата гъвкавост.

4. Електрически параметри: Потвърдете номиналното напрежение и допустимото съпротивление на проводника спрямо изискванията на свързаната система за управление.

5. Документация на проекта: За инженерни или експортни поръчки потвърдете необходимия спецификационен лист, записите от инспекции и други технически документи преди изпращане.

ЧЗВ

1. Какво е номиналното напрежение на този меден PVC гъвкав контролен кабел?

Номиналното напрежение е 450/750V. Кабелът използва многожилни медни проводници с PVC изолация и е предназначен за контролни и спомагателни вериги за ниско напрежение.

2. Какви размери на проводниците са налични?

Таблицата със спецификации обхваща номинални напречни сечения от 0,5 mm² до 6 mm². Действителният избор трябва да се основава на електрическите изисквания и условията на монтаж на управляващата верига.

3. Можете ли да предоставите пълни технически спецификации за избор на проект?

да Може да бъде предоставена техническа информация за приложимия размер на проводника и конфигурацията на кабела, включително диаметър на проводника, дебелина на PVC изолацията и съпротивление на проводника при 20 ℃ DC.

4. Къде обикновено се прилага този кабел?

Може да се използва в шкафове за управление на електроразпределение, оборудване за промишлена автоматизация, системи за управление на асансьори, централни контроли за климатизация, металургично оборудване и електрически системи за управление за защита на околната среда.

5. Как трябва да бъде избран кабелът за нова система за управление?

Първо потвърдете номиналното напрежение, напречното сечение на проводника, необходимото количество жила, инсталационния път и условията на околната среда. След това спецификацията на кабела може да бъде съпоставена с електрическите и механичните изисквания на системата.

6. Могат ли дължината на кабела и други спецификации да бъдат персонализирани?

Дължината на кабела и изискванията за конфигурация могат да бъдат обсъдени според проекта. За нестандартни поръчки необходимият размер на проводника, количеството на жилата, дължината, опаковката и техническата документация трябва да бъдат потвърдени преди производството.
