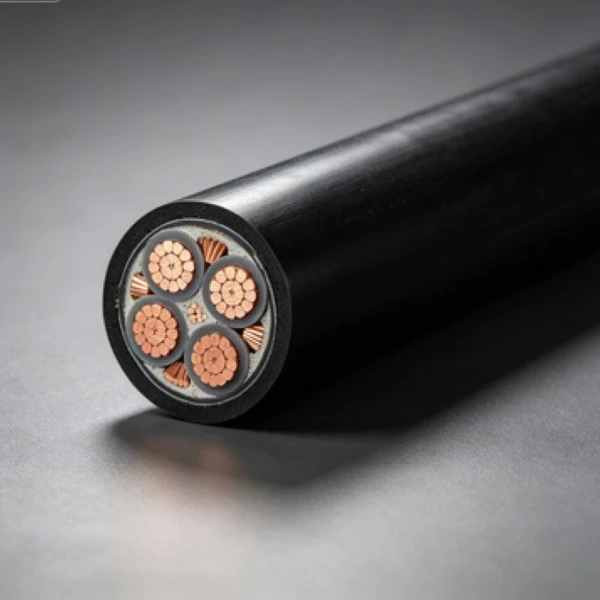

Меден PVC захранващ кабел за ниско напрежение е конструкция на захранващ кабел за ниско напрежение, използваща медни проводници с PVC изолация. Qiancheng произвежда този тип кабели с различни размери и конфигурации на проводници за изграждане на електроразпределение, свързване на оборудване и други фиксирани вериги с ниско напрежение. Необходимото напречно сечение на проводника, методът на монтаж, дължината на кабела и работната среда трябва да бъдат потвърдени преди производството.
Qiancheng може да организира производството според необходимото напречно сечение на проводника, дължина на кабела, количество и конструкция на кабела. Общите размери на проводниците обхващат приложения от малки разклонени вериги до разпределение на ниско напрежение с по-голям ток. За проектни поръчки спецификациите, опаковката, маркировката на обвивката и изискванията за доставка могат да бъдат потвърдени преди производството.
Наличните спецификации могат да бъдат избрани според необходимия размер на проводника и условията на монтаж. Доставянето по дължина и идентификацията на обвивката могат да бъдат обсъдени за проекти, които изискват специфична дължина на кабела или информация за идентификация.

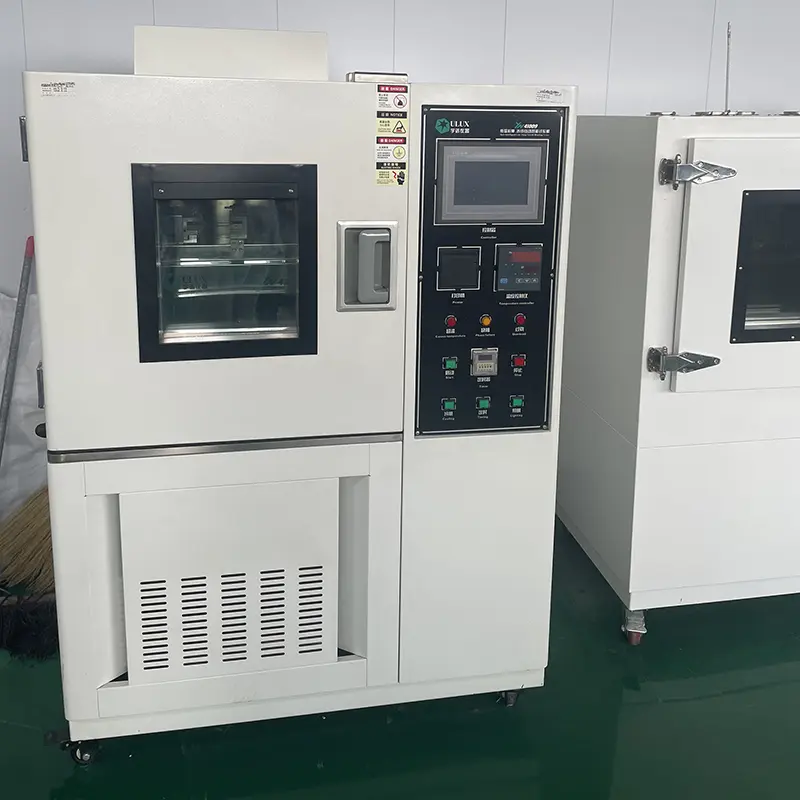

Готовите кабели могат да бъдат проверени за съпротивление на проводника, състояние на изолацията, съответствие на размерите и други приложими изисквания. Записи от инспекции и технически документи могат да бъдат предоставени в съответствие със спецификацията на продукта и изискванията на проекта.

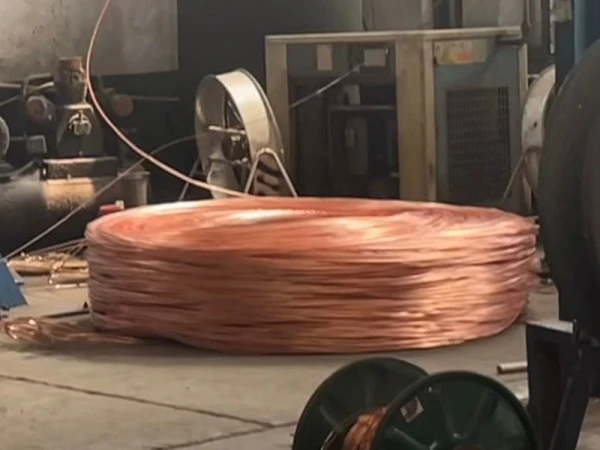

Производственият контрол обхваща обработка на проводници, екструдиране на PVC изолация и проверка на готови кабели. Ключови размери като диаметър на проводника, дебелина на изолацията и завършен външен диаметър се проверяват спрямо приложимите технически изисквания, за да се поддържа последователност между производствените партиди.
Размерът и конструкцията на проводника трябва да съответстват на очакваното натоварване, нивото на напрежение, метода на полагане, температурата на околната среда и механичните условия. Фиксираните вътрешни кабели, кабелните тръбопроводи, връзките на оборудването и други приложения с ниско напрежение може да изискват различни спецификации, дори когато номиналното напрежение е същото.
|
Номинална секция (mm²) |
Минимален брой проводящи проводници |
Външен диаметър на проводника （mm） |
Номинална дебелина на PVC изолацията/мм |
Приблизителен външен диаметър на изолацията/мм |
Максимално съпротивление на проводника при 20 ℃ (Ω/km) мед |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Медните проводници осигуряват токопроводимия път, докато PVC изолацията отделя проводника от околната среда. Действителният капацитет за носене на ток и допустимата работна температура зависят от размера на проводника, метода на инсталиране, условията на околната среда и спецификацията на приложимия кабел.
PVC съединенията могат да осигурят характеристики за забавяне на горенето в зависимост от избраната формулировка на материала и приложимия продуктов стандарт. Когато даден проект определя конкретна класификация за забавяне на горенето, изискваната степен трябва да бъде потвърдена спрямо техническата документация на кабела, вместо да се приема само от PVC материала.
Изолацията и обвивката от PVC осигуряват защита срещу нормално боравене и излагане на околната среда по време на подходящ монтаж. По време на строителството кабелът все още трябва да бъде защитен от прекомерна сила на издърпване, остри ръбове, смачкване и огъване извън определените граници.
Кабелът може да се счита за обикновени вътрешни и външни инсталации за ниско напрежение, когато избраната PVC конструкция отговаря на условията на околната среда. Влагата, температурата, слънчевата светлина, излагането на химикали и механичното натоварване трябва да бъдат оценени за инсталации извън нормалните условия на окабеляване на сградата.
Правилното оразмеряване на проводника, защитата на веригата и методът на инсталиране са важни за безопасната работа. Изборът на кабел трябва да отчита очаквания ток на натоварване, спад на напрежението, температура на околната среда, условия на групиране и разрешения метод на инсталиране. Скритата инсталация също трябва да следва приложимите местни електрически правила.
Меден PVC захранващ кабел за ниско напрежение може да бъде специфициран за вериги с ниско напрежение в къщи, апартаменти и други сгради, включително осветление, контакти и разклонителни вериги на оборудване. Типът на тръбопровода, размерът на проводника и условията за монтаж трябва да бъдат потвърдени в съответствие с електрическия проект.
Типичните приложения включват магазини, офиси, хотели, училища, болници и други търговски или обществени сгради, където са необходими електрически вериги с ниско напрежение. Спецификацията на кабела трябва да съответства на натоварването на веригата, метода на маршрутизиране и местните електрически изисквания.
Кабелът може да се използва за подходящи временни или постоянни вериги за ниско напрежение на строителни обекти, сглобяеми сгради и обектови съоръжения. Когато кабелите са изложени на многократно движение, удар или влачене, трябва да се обмисли конструкция, специално предназначена за гъвкаво обслужване.
Вериги за ниско напрежение в работилници, складове, логистични съоръжения и други среди с лека промишленост могат да използват този тип кабел за осветление, свързване на оборудване и разпределение на енергия. Излагането на прах, температура, масло и химикали трябва да се преразгледа, когато се определя подходящата обвивка и метод на инсталиране.
Приложенията могат да включват селски сгради, селскостопански съоръжения, осветление на ферми и друга инфраструктура с ниско напрежение. Външни или влажни места изискват внимание към защитата от влага, UV излагане, механична защита и приложимия метод на монтаж.
Кабелът може да се използва в подходящи вериги с ниско напрежение за осветление, оборудване за наблюдение и поддържащи електрически съоръжения в общности, зони за паркиране, паркове и други общински среди. Избраната спецификация трябва да съответства на действителния маршрут и условията на околната среда.
За задгранични проекти конструкцията и документацията на кабела трябва да бъдат проверени спрямо електрическите стандарти и изискванията за сертифициране, приложими на пазара на дестинацията. Размерът на проводника, номиналното напрежение, характеристиките на изолацията и обвивката, опаковката, маркировката и тестовата документация могат да бъдат потвърдени преди изпращане.
Кабелът може да се счита и за подходящи връзки за ниско напрежение, разклонителни вериги и поддържащи електрически системи. Приложения, включващи непрекъснато движение, високо механично напрежение, висока температура или специални изисквания за пожароустойчивост, може да изискват различна конструкция на кабела.
A: Напречното сечение на проводника трябва да бъде избрано според очаквания ток на натоварване, допустимото падане на напрежението, метода на инсталиране, температурата на околната среда и дължината на веригата. Стойностите, посочени в техническата таблица, предоставят данни за размерите на проводника и съпротивлението, но те не трябва да се използват самостоятелно за определяне на допустимия ток за конкретна инсталация.
О: Техническата таблица включва както твърди, така и многожилни конструкции за някои по-малки размери на проводника, като 1,5 mm², 2,5 mm², 4 mm² и 6 mm². Подходящата конструкция зависи от необходимата гъвкавост, метода на монтаж и приложимата спецификация.
О: Типичните елементи за проверка могат да включват съпротивление на постоянен ток на проводника, състояние на изолацията, измервания на размерите и изпитване за устойчивост на напрежение в съответствие с приложимия продуктов стандарт и спецификация за закупуване. Ако даден проект изисква специфични доклади от инспекции или записи от тестове, тези изисквания трябва да бъдат потвърдени преди производството.
О: Отвъдморските поръчки могат да бъдат прегледани в съответствие с напрежението на пазара на дестинацията, кабелния стандарт, маркировката, опаковката и изискванията за документация. Приложимият стандарт трябва да бъде определен предварително, тъй като изискванията за кабели за ниско напрежение се различават на различните пазари.
О: Дължината на кабела, идентификационната маркировка и опаковката могат да бъдат обсъдени според производствената спецификация и количеството на поръчката. За персонализирани изисквания необходимата информация за маркиране, толеранс на дължина, метод на опаковане и количество за доставка трябва да бъдат потвърдени преди производството.
A: Осигурете необходимото напречно сечение на проводника, конструкция на кабела, номинално напрежение, обща дължина, количество за поръчка, приложение, метод на инсталиране и дестинация за доставка. За проектни поръчки също трябва да бъдат включени необходимите стандарти, документи за проверка, маркировка на обвивката и спецификации на опаковката.
О: Стандартните конструкции на PVC захранващи кабели за ниско напрежение обикновено се избират според техния специфициран метод на инсталиране. Когато кабелът ще бъде подложен на непрекъснато влачене, многократно огъване или усукване, трябва да се обмисли гъвкав кабел, специално предназначен за мобилна услуга.
A: Потвърдете модела на кабела, размера на проводника, номиналното напрежение, дължината на кабела и приложимия стандарт спрямо спецификацията на проекта. По време на монтажа спазвайте необходимия радиус на огъване и условията на издърпване и предпазвайте кабела от прекомерна механична сила, остри ръбове и неподходящо излагане на околната среда.
За оферта за меден PVC захранващ кабел за ниско напрежение, осигурете необходимия размер на проводника, ниво на напрежение, количество, дължина на кабела, метод на инсталиране и местоназначение. Qiancheng може да прегледа спецификацията и да потвърди приложимите изисквания за производство и документация преди поставянето на поръчката.
