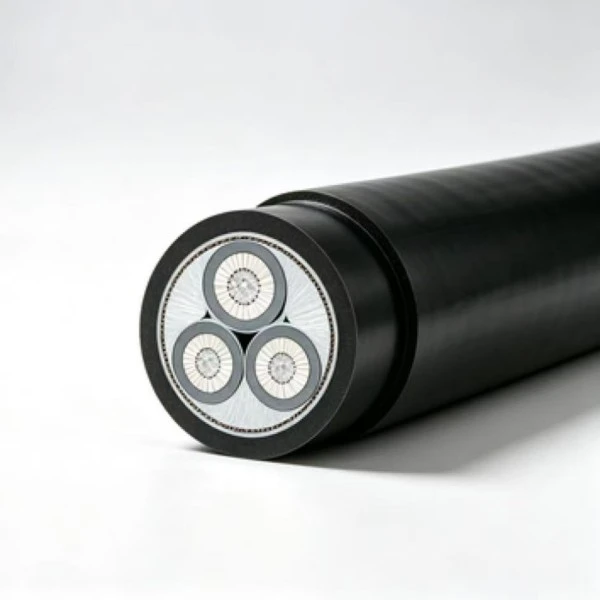

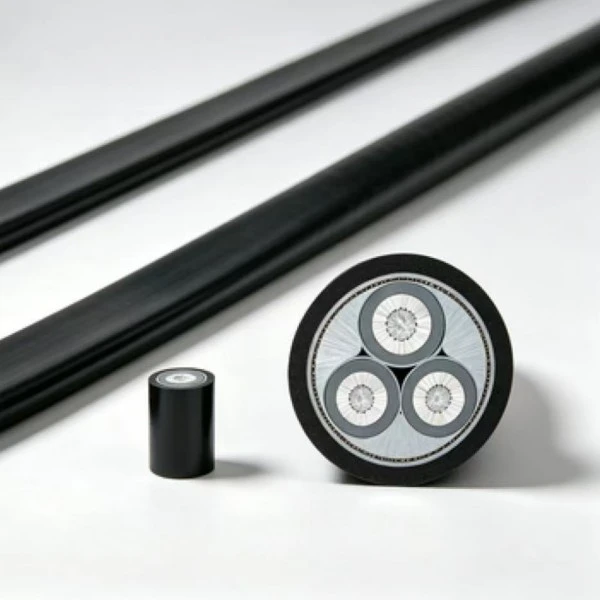

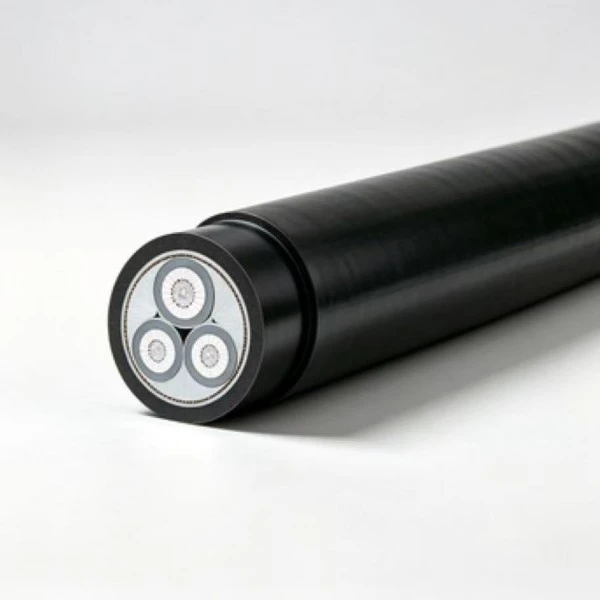

Алуминиев PVC захранващ кабел за ниско напрежение

Продуктови модели: VLV, VLV6(2)2, VLY, VLV6(2)3 и др.

Алуминиев PVC захранващ кабел с ниско напрежение използва алуминиеви проводници с висока чистота, характеризиращи се със стабилна проводимост и леко тегло за лесна инсталация, което значително намалява разходите за доставка на проекта. Оценен за 0,6/1kV нисковолтово предаване на енергия, той се вписва в множество условия на фиксирано полагане, включително приложения на закрито, на открито и кабелни канали.

Размери и технически параметри на продукта

Техническа производителност

Радиус на огъване:

Допустим радиус на огъване за едножилни кабели: \(20\пъти(d+D)\pm5\%\)

Допустим радиус на огъване за многожилни кабели: \(15\пъти(d+D)\pm5\%\)

D = Действителен външен диаметър на кабела (mm)

d = Действителен диаметър на проводника (mm)

Температура на полагане:

Предварителното загряване трябва да се извърши преди полагане, ако температурата на околната среда е под 0℃.

Разлика във височината на полагане:

Няма ограничение за вертикална разлика във височината на полагане на кабела.

Коефициенти на корекция на амплитудата при различни температури на околната среда

Сценарии за полагане и приложение

Вътрешно фиксирано полагане във фабрични помещения

Широко използван за електроразпределителни вериги за ниско напрежение във фабрични работилници и складове, прокарвани по стени и кабелни скари. Със стабилна структура на кабела и надеждна PVC изолационна защита, алуминиевият PVC захранващ кабел за ниско напрежение отговаря на изискванията за захранване за фабрично захранвано оборудване. Отличаващ се с удобна конструкция, той е подходящ за основно разпределение на електроенергия на закрито на дълги разстояния.

Открито полагане

Може да се монтира отгоре по протежение на стени на фабричен комплекс и стълбове за комунални услуги. PVC външната обвивка притежава отлична устойчивост на стареене срещу слънчева светлина, ерозия от вятър и дъжд. Обикновено се прилага за градско електроразпределение и външни главни електрозахранващи линии на индустриални паркове, за да се намалят общите разходи за доставка на проекта.

Полагане в кабелни канали/тунели

Инсталирани в подземни кабелни канали и обширни комунални тунели. Вентилираната среда осигурява благоприятно разсейване на топлината и улеснява проверката и поддръжката на веригата на по-късен етап. Широко се използва в общински поддържащи съоръжения и подземни електроразпределителни системи на индустриални паркове.

Директно полагане на почвата

Може да се зарови директно в подземната почва с основни защитни мерки. Подходящ за крайградски пътни проекти, обновяване на селска електропреносна мрежа и външни електрозахранващи линии на индустриални паркове. Лекият кабел с алуминиев проводник намалява трудностите при транспортиране и теглене на кабели и се вписва в мащабни инфраструктурни проекти.

Нови проекти за обновяване на селска електропреносна мрежа

Предпочитан вариант за главни електроразпределителни линии в селските райони с отлична цена-производителност. Използва се за пренос на електроенергия с ниско напрежение от селските трансформатори до крайните потребители. Той показва големи предимства за масови доставки на голям обем и е широко използван кабел за проекти за надграждане на селската електропреносна мрежа.

ЧЗВ

Q1: Какво напрежение е приложимо и може ли кабелът да се използва за проекти на открито?

A: Алуминиевият PVC захранващ кабел за ниско напрежение е оценен на 0,6/1 kV за конвенционално разпределение на електроенергия с ниско напрежение. В зависимост от конструкцията на кабела и условията на площадката, методите за инсталиране могат да включват прокарване на открито над земята, кабелни канали и някои директно вкопани приложения. PVC обвивката осигурява устойчивост на нормално излагане на открито, но при избора на кабел трябва да се вземат предвид дълготрайната слънчева светлина, влага, температура и механични условия.

Q2: Какъв е минималният радиус на огъване? Може ли кабелът да се монтира при ниски температури?

О: За едножилни кабели определеното изискване за огъване е 20 × (d + D) ±5%, предмет на приложимата продуктова спецификация. Когато температурата на околната среда за полагане е под 0℃, трябва да се извърши подходящо предварително загряване преди монтажа. Трябва да се избягва директен монтаж без необходимата температурна обработка, тъй като нискотемпературното PVC може да стане по-малко гъвкаво и по-податливо на механични повреди.

В3: Предлагат ли се различни напречни сечения на проводници и персонализирани дължини на кабели?

A: Посочената продуктова гама обхваща проводници със сечения от 1,5 mm² до 1000 mm². Стандартните спецификации могат да бъдат доставени според производствената наличност, докато изискванията за изрязване до дължина и маркировка на кабела могат да бъдат обсъдени за поръчки на проекти. Както пробните количества, така и по-големите поръчки в чужбина могат да бъдат прегледани според изискваната спецификация и количество.

Q4: What are the advantages of aluminum conductors compared with copper conductors?

О: Алуминият има по-ниска плътност от медта, така че кабелът с алуминиев проводник може да намали общото тегло на кабела и да улесни транспортирането и монтажа. Неговите материални разходи също могат да бъдат по-ниски от медните, което може да е от значение за вериги на дълги разстояния и по-големи количества за доставка. Изборът трябва да вземе предвид текущия капацитет, спада на напрежението, дължината на кабела, метода на инсталиране и общата цена на проекта.

Въпрос 5: Могат ли да се предоставят протоколи от тестове и технически документи на английски език за задгранични проекти?

О: Записите от фабричните инспекции и съответните доклади за електрически тестове могат да бъдат предоставени в съответствие със спецификацията на продукта и изискванията за поръчка. Документи на английски език също могат да бъдат подготвени за преглед на проекти в чужбина или митническа документация, когато е необходимо. Точният сертификат и пакетът с доклади от тестове трябва да бъдат потвърдени в съответствие с пазара на дестинация и изискванията за приемане на проекта.

Q6: Необходима ли е допълнителна защита за директно вкопано инсталиране?

О: Директно заравяне може да се има предвид, когато почвата и условията на монтаж са в рамките на определения диапазон на приложение. Препоръчват се допълнителни защитни ръкави или тръбопроводи, когато кабелът може да бъде изложен на силни киселинно-алкални условия, прекомерна влага, механично въздействие или други необичайни фактори на околната среда. Дълбочината на заравяне, дренажът и механичната защита също трябва да отговарят на приложимите изисквания за монтаж.

Q7: Какви фактори определят времето за доставка? Възможно ли е ускорено производство?

О: Времето за доставка зависи от спецификацията на кабела, напречното сечение на проводника, количеството на поръчката, производствения график и изискванията за опаковка или документация. Стандартните спецификации може да имат по-кратки срокове за изпълнение, когато са налични производствен капацитет и материали. За поръчки по поръчка или големи обеми необходимото количество и целевата дата на доставка трябва да бъдат потвърдени предварително, така че производственият график да може да бъде организиран съответно.

В8: Как температурата на околната среда влияе върху дългосрочния капацитет за носене на ток?

О: Допустимият ток намалява с повишаване на температурата на околната среда, тъй като разсейването на топлината става по-малко ефективно. Следователно приложимият коефициент на корекция на температурата трябва да се има предвид при избора на размера на проводника и метода на монтаж. За затворени или лошо вентилирани места, където температурата на околната среда остава над 40 ℃, може да се наложи допълнителна топлинна оценка преди окончателния избор на кабел.
