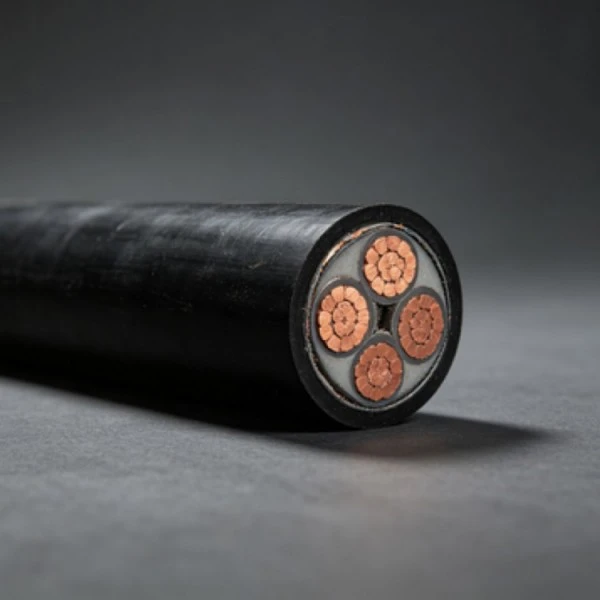

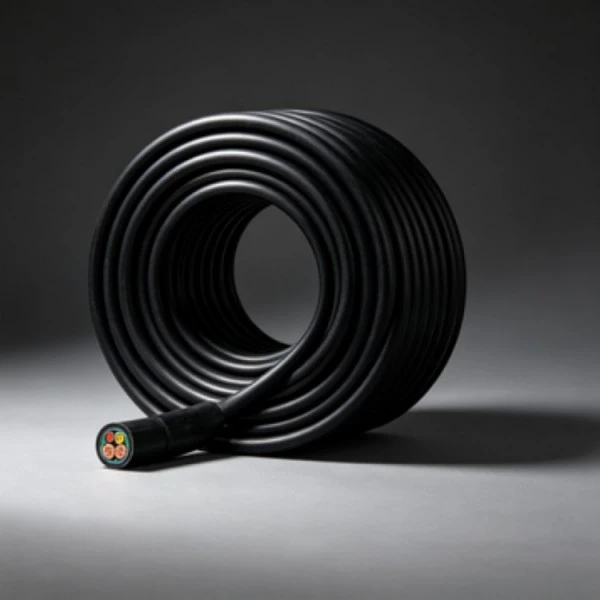

Меден XLPE захранващ кабел за ниско напрежение съчетава медни проводници с изолация от омрежен полиетилен (XLPE) за пренос и разпределение на енергия с ниско напрежение. Наличните размери на проводниците покриват общи приложения в сградите, оборудването и разпределението, като в изброените спецификации са включени твърди и многожилни конструкции на проводници. Размерът на кабела, методът на инсталиране и изискванията на проекта трябва да бъдат потвърдени преди производството.
| Номинално сечение (mm²) | Мин. проводникови проводници | OD на проводника (mm) | Дебелина на изолацията от XLPE (mm) | Прибл. изолация OD (mm) | Макс. съпротивление на проводника при 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

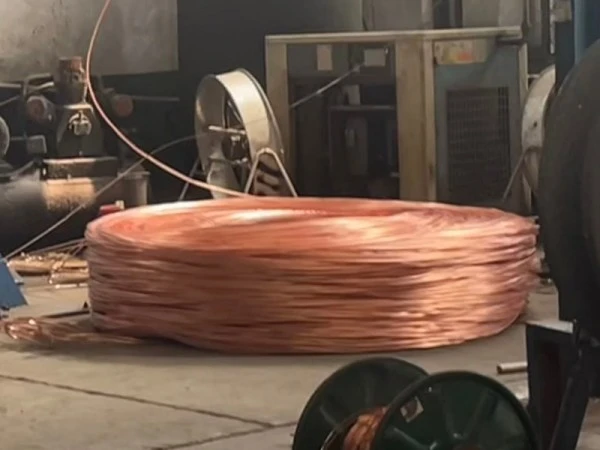

Проводникът осигурява основния път на тока на кабела. Доставените спецификации включват както плътни, така и многожични конструкции с по-малки напречни сечения, докато по-големите размери използват многожилни многожилни проводници. Стойностите на съпротивлението на проводника при 20 ℃ са посочени в техническата таблица за проверка на спецификацията.
Омреженият полиетилен осигурява основната електрическа изолация около медния проводник. В сравнение с обикновения термопластичен полиетилен, XLPE обикновено се избира за захранващи кабели, където се изискват по-високи термични възможности и стабилни изолационни свойства. Действителните граници на работната температура трябва да следват спецификацията на приложимия продукт.
Диаметърът на проводника, дебелината на изолацията и приблизителният диаметър на изолацията варират в зависимост от номиналното напречно сечение. Тези стойности са важни при проверка на съвместимостта на кабела с клеми, тръбопроводи, кабелни скари и други инсталационни компоненти.
Изолацията осигурява защита срещу нормално боравене по време на монтажа на кабела. Кабелът обаче не трябва да се третира като заместител на специална гъвкава или бронирана конструкция, когато инсталацията включва непрекъснато движение, силно механично въздействие, прекомерна сила на издърпване или други специални условия.
Комбинацията от меден проводник и изолация от XLPE осигурява конвенционална конструкция на захранващ кабел за ниско напрежение за електрическо разпределение. Съпротивлението на проводника, размерите на изолацията и изискванията за устойчивост на напрежение трябва да бъдат проверени спрямо приложимия стандарт и спецификацията на проекта преди приемане.
Меден XLPE захранващ кабел за ниско напрежение може да бъде специфициран според електрическия товар, инсталационната среда и необходимата конструкция на проводника, вместо просто да изберете напречно сечение въз основа на номиналния ток.
Размерите на готовия кабел трябва да се сравняват с приложимата продуктова спецификация. Кабелът издържа на изискванията за тест за доставено променливо напрежение3,5 kV за 5 минутибез разрушаване при стайна температура. Приложимата процедура за изпитване и критериите за приемане трябва да бъдат потвърдени спрямо съответния стандарт за поръчания кабел.
Постоянната идентификация може да включва името на производителя, модела на продукта и номиналното напрежение, в съответствие с приложимите изисквания за маркировка. Специфичното съдържание на маркировка може да бъде потвърдено преди производството, когато кабелът се доставя за приложение в чужбина или специфично за проект приложение.

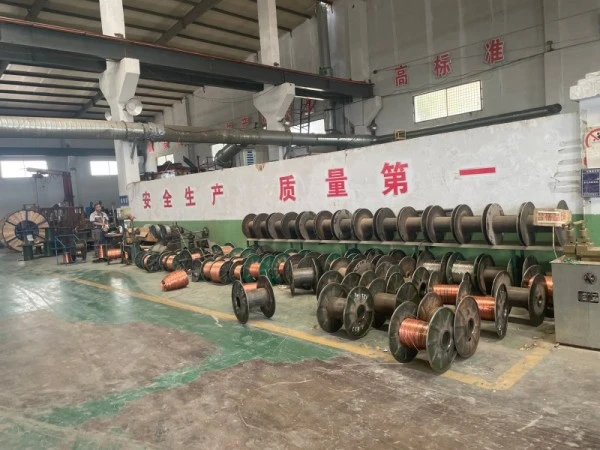

Проверката може да обхваща съпротивлението на проводника, измерванията на размерите, състоянието на изолацията и посочените електрически тестове. Когато проектът изисква записи от инспекции на завода или допълнителна документация за изпитване, тези изисквания трябва да бъдат потвърдени, когато се направи поръчката.
Кабелни скари могат да се използват за електроразпределение в сгради, фабрики, сутерени и подобни инсталации. Захранващите и контролните кабели трябва да бъдат подредени в съответствие с електрическия проект, с достатъчно разстояние за разсейване на топлината и достъп за проверка. Опорите, интервалите на закрепване и отделянето на кабелите трябва да отговарят на приложимата спецификация за монтаж.
За директно заравяне трасето на кабела, дълбочината на заравяне, почвените условия и механичната защита трябва да се определят съгласно проекта. По време на полагане трябва да се избягват остри предмети и прекомерно механично натоварване. Когато инсталацията може да бъде изложена на изкопни работи или външно въздействие, трябва да се обмисли допълнителна механична защита.
Тръбната инсталация може да се използва за скрито окабеляване в преградни стени, подови конструкции и други защитени пътища. Вътрешността на тръбопровода не трябва да съдържа отломки и остри ръбове, а издърпването на кабела трябва да остане в рамките на разрешените механични граници. Кабелните съединения трябва да бъдат разположени в достъпни съединителни кутии или разпределително оборудване, а не вътре в скрити тръбни секции.
Високите вертикални инсталации изискват внимание към теглото на кабела и разположението на закрепването. Кабелите трябва да се поддържат на подходящи интервали, вместо да позволяват пълното им тегло да действа върху една точка на свързване. Системата за фиксиране трябва също така да предотвратява прекомерно движение и механично напрежение по време на обслужване.
Монтажът на открито изисква съобразяване с слънчевата светлина, температурата, влагата, механичната защита и конструкцията на кабелната обвивка. За надземно трасиране трябва да се осигурят подходящи опори и свободни пространства. Когато кабелът е изложен на условия извън номиналния обхват на приложение, може да се наложи алтернативна обвивка или кабелна конструкция.
Изброените спецификации варират от 1,5 mm² до 400 mm². По-малките размери включват опции за твърди и многожилни проводници, докато по-големите размери използват многожични многожични конструкции. Необходимият размер трябва да бъде избран според тока на натоварване, спада на напрежението, метода на инсталиране и приложимите електрически изисквания.

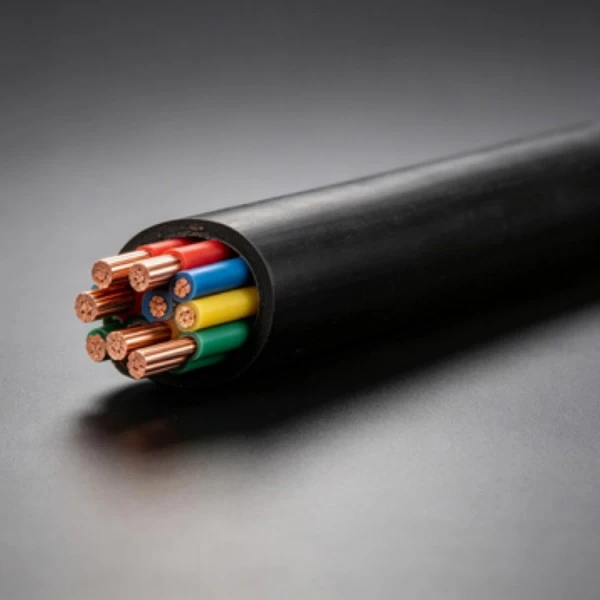

Твърдите проводници използват единичен проводник, докато многожилните конструкции се състоят от множество проводници. Твърдите проводници могат да бъдат подходящи за фиксирано окабеляване, където гъвкавостта не е основно изискване. Многожилните проводници осигуряват по-лесно боравене, когато кабелът трябва да бъде прекаран около оборудване или през по-сложни инсталационни пътища.
Посочете напречното сечение на проводника, конструкцията на проводника, номиналното напрежение, необходимата дължина на кабела, количеството, метода на монтаж и дестинацията за доставка. За проектни поръчки също трябва да бъдат потвърдени приложимият стандарт, документите за проверка, изискванията за маркиране и спецификациите на опаковката.
Персонализирани дължини на кабели и идентификационна маркировка могат да бъдат обсъдени според производствената спецификация и количеството на поръчката. За персонализирани поръчки предоставете необходимата дължина, толеранс, съдържание на маркировка, метод на опаковане и график за доставка, така че тези подробности да могат да бъдат прегледани преди производството.
В зависимост от приложимия продуктов стандарт и спецификацията за закупуване, проверката може да включва съпротивление на проводника, измервания на размерите, проверки, свързани с изолацията, и изпитване на издръжливост на променливотоково напрежение. Ако даден проект изисква конкретен протокол от фабрично изпитване или формат за проверка, това трябва да бъде посочено преди производството.
Може да се има предвид за приложения на открито или под земята, когато избраната кабелна конструкция и обвивка са подходящи за средата на монтаж. Условията на почвата, влагата, слънчевата светлина, механичното натоварване и температурата на монтаж трябва да бъдат прегледани преди потвърждаване на спецификацията.
Стандартна конструкция на захранващ кабел за ниско напрежение не трябва автоматично да се определя за непрекъснато влачене, повтарящо се огъване или усукващо движение. Оборудването с тези изисквания обикновено изисква гъвкава кабелна конструкция, специално предназначена за мобилни услуги.
Потвърдете модела на продукта, напречното сечение на проводника, конструкцията на проводника, размерите на изолацията, дължината на кабела, маркировка и приложимия стандарт. За повтарящи се проекти поддържането на последователност на тези спецификации помага за намаляване на разликите между производствените партиди и опростява входящата проверка.
Осигурете необходимия размер на проводника, конструкция, дължина на кабела, количество, метод на монтаж и дестинация.Qianchengможе да прегледа техническите изисквания и да потвърди наличната спецификация и документация преди производството.
