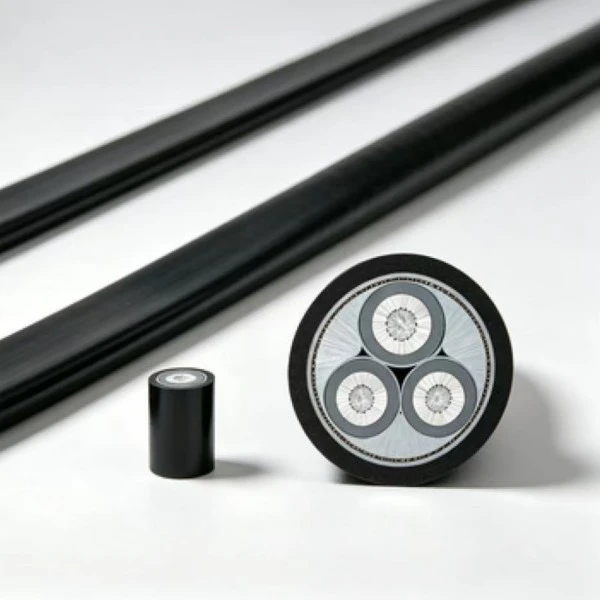

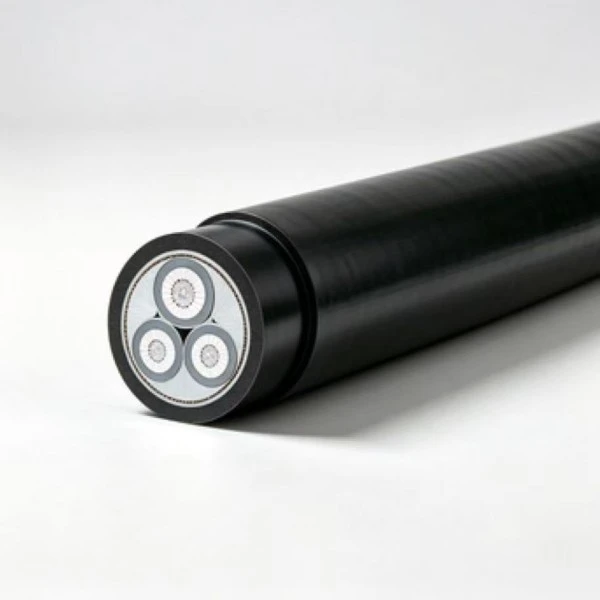

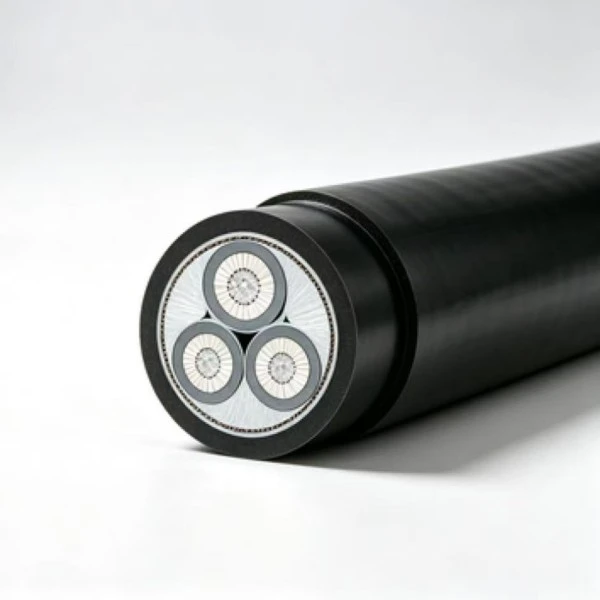

Алуминиев XLPE захранващ кабел за ниско напрежение използва алуминиеви проводници с XLPE изолация за 0,6/1 kV разпределение на ниско напрежение. Алуминиевият проводник намалява теглото на кабела в сравнение с медната конструкция, докато XLPE осигурява стабилна електрическа изолация при определената работна температура. Кабелът може да бъде конфигуриран за фиксирани инсталации във фабрики, външни разпределителни системи, кабелни канали и други приложения, където условията за полагане отговарят на продуктовата спецификация.
|
Номинално напречно сечение (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
Постоянно съпротивление на проводника (Ω/km) Ал |
Тестово напрежение (kV/5 минути) |
Ток във въздуха (A) (А)-Al |
Ампатичност в директно заровена почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Степен на напрежение Uo/U （kV） |
Изискване |
|
3,6/6、6/6 |
Частичен разряд ≤ 10 pC при 1,73U₀ |
|
8,7/10、12/20 |
Частичен разряд ≤ 10 pC при 1,73U₀ |
|
18/30、21/35 |
Частичен разряд ≤ 10 pC при 1,73U₀ |
|
26/35 |
Частичен разряд ≤ 10 pC при 1,73U₀ |
За едножилни кабели допустимият радиус на огъване е \(20\times(d+D)\pm5\%\).
За многожилни кабели допустимият радиус на огъване е \(15\times(d+D)\pm5\%\).
D = Действителен външен диаметър на кабела (mm)
d = Действителен диаметър на проводника (mm)
Предварителното загряване е задължително при полагане под 0℃. Кабелът трябва да се манипулира и монтира съгласно приложимата процедура за полагане при ниски температури, за да се намали рискът от механични повреди на изолацията или обвивката.
Няма ограничение за разлика във височината на вертикално полагане според предоставената техническа информация. Методът на инсталиране, разположението на закрепването и теглото на кабела все пак трябва да се имат предвид при планирането на вертикални маршрути.
|
Температура на въздуха |
||||||||||||||||
|
Работна температура (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Температура на почвата |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Алуминиев XLPE захранващ кабел за ниско напрежение може да се използва за фиксирано разпределение на ниско напрежение във фабрични работилници, складове и други промишлени сгради. Типичното трасиране включва кабелни скари и кабелни системи, монтирани на стена. При избора на размера на проводника трябва да се проверят заедно свързаният товар, разположението на инсталацията, температурата на околната среда и необходимият спад на напрежението.
За външни стационарни инсталации кабелът може да бъде насочен по протежение на подходящи конструкции, стълбове или други поддържащи системи, където това е разрешено от спецификацията на проекта. Обвивката осигурява защита при нормално излагане на открито, докато дълготрайната слънчева светлина, температурните промени, влагата и механичните натоварвания трябва да се вземат предвид по време на монтажа.
Кабелните канали и комуналните тунели осигуряват общи маршрути за фиксирани електроразпределителни вериги. Инсталацията трябва да позволява адекватно разсейване на топлината и да осигурява подходяща опора и защита. При затворени или групирани инсталации трябва да се вземат предвид коефициентите за корекция на амплитудата и действителните условия на околната среда, вместо да се прилага директно номиналният въздушен ток.
Директно погребване може да се има предвид, когато кабелната конструкция, почвените условия и механичната защита отговарят на изискванията на проекта. Дълбочината на заравяне, дренажът, външното натоварване и възможността за бъдещи изкопи трябва да бъдат прегледани преди монтажа. Може да са необходими защитни мерки при корозивна почва или места, изложени на значителни механични сили.
Кабелът може да се счита за стационарно разпределение на ниско напрежение при обновяване на селска електропреносна мрежа и подобни инфраструктурни работи. Алуминиевите проводници намаляват теглото на кабела, което може да бъде полезно, когато дългите кабелни маршрути изискват значително транспортиране и монтажна работа. Оразмеряването на проводника трябва да съответства на очакваното натоварване, дължината на маршрута, изискването за спад на напрежението и условията на монтаж.
О: Номиналното напрежение е 0,6/1 kV за общо разпределение на електроенергия с ниско напрежение. В зависимост от конструкцията и условията на проекта, методите за инсталиране могат да включват външно надземно трасе, кабелни канали и някои директно вкопани приложения. Използването на открито трябва да отчита слънчевата светлина, дъжда, температурата, механичната защита и посочените свойства на обвивката.
A: За едножилни кабели определеното изискване за огъване е \(20\times(d+D)\pm5\%\), докато изискването за многожилни кабели е \(15\times(d+D)\pm5\%\). Предварителното загряване е необходимо, когато температурата на околната среда за полагане е под 0℃. Кабелът не трябва да се огъва или дърпа насила при ниски температури, тъй като PVC или други полимерни материали за обвивка могат да станат по-малко гъвкави.
A: Доставената техническа таблица покрива номинални напречни сечения от 1,5 mm² до 1000 mm². Наличността зависи от необходимата спецификация и производствен график. Изискванията за изрязване по дължина и маркировка на кабела могат да бъдат обсъдени за поръчки за проекти, като количеството, размерът на проводника и необходимата дата на доставка се потвърждават преди производството.
О: Алуминият има по-ниска плътност от медта, което намалява теглото на кабела и улеснява транспортирането и обработката на много инсталации. Материалът на проводника също има по-ниска цена на материала в много приложения. Изборът на проводник обаче не трябва да се основава само на цената на материала; трябва да се проверят токопреносимостта, спадът на напрежението, дължината на маршрута, методът на свързване и условията на монтаж.
О: Съответни фабрични инспекционни записи и документи за електрически тестове могат да бъдат доставени в съответствие със спецификацията на продукта и изискванията за поръчка. Документация на английски език може да бъде изготвена, когато е необходима за преглед на проекти в чужбина или митническа документация. Точните сертификати, протоколите от изпитванията и форматът на документа трябва да бъдат потвърдени в съответствие с пазара на дестинация и изискванията за приемане на проекта.
О: Директно погребване трябва да се извършва само когато конструкцията на кабела и условията на площадката отговарят на приложимите изисквания. Могат да се обмислят защитни ръкави или тръбопроводи, когато кабелът е изложен на силна почвена корозия, висока влажност, натоварване на превозно средство, изкопна дейност или други механични рискове. Правилната дълбочина на заравяне и дренажът също трябва да бъдат включени в плана за монтаж.
О: Времето за доставка зависи от напречното сечение на проводника, конструкцията на кабела, количеството на поръчката, производствения капацитет, изискванията за опаковка и документация. Standard specifications may have shorter production schedules when materials and capacity are available. Поръчките по поръчка или големи количества трябва да бъдат потвърдени от фабриката предварително, така че производството и доставката да могат да бъдат координирани с графика на проекта.
О: Допустимият ток се променя с температурата на околната среда, тъй като условията на разсейване на топлината се променят, когато температурата на околната среда се повишава или пада. Коефициентите на корекция, предоставени в техническата таблица, следователно трябва да се вземат предвид при избора на размера на проводника и метода на монтаж. Групирането на кабелите, вентилацията, температурата на почвата и условията на заравяне също могат да повлияят на действителния допустим ток.
За проектни запитвания трябва да се предостави необходимото напрежение, напречно сечение на проводника, дължина на кабела, метод на инсталиране, условия на околната среда и количество, така че да могат да бъдат потвърдени подходящата спецификация и технически документи.
