Qiancheng Алуминиев PVC изолиран плосък проводнике предназначен за разпределение на електроенергия с ниско напрежение, където практичното маршрутизиране, по-ниското тегло на проводника, ефективността на монтажа и надеждната изолация са важни. С плоска структура, алуминиев проводник с висока чистота и двуслойна PVC защита, той осигурява практична опция за окабеляване за граждански и леки индустриални приложения.
Изборът на правилния електрически проводник изисква повече от сравняване на проводникови материали. Мястото за инсталиране, номиналното напрежение, механичната защита, теглото на кабела, работната температура и условията на приложение влияят върху дългосрочната работа на окабеляването. Плосък проводник с алуминиева PVC изолация съчетава лек алуминиев проводник с PVC изолация и конфигурация с плосък кабел, което го прави особено полезен, когато пространството за окабеляване е ограничено или са необходими големи количества кабели за ниско напрежение.
Съдържание
Какво представлява плосък проводник с алуминиева PVC изолация?
Какви са основните спецификации?
Какви са основните предимства?
Къде може да се използва плосък проводник с алуминиева PVC изолация?
Как трябва да изберете правилния плосък проводник?
Сравнение на спецификациите на алуминиев PVC плосък проводник
Какво трябва да се има предвид при инсталирането?
Защо да изберете Qiancheng алуминиев PVC изолиран плосък проводник?
Какво представлява плосък проводник с алуминиева PVC изолация?

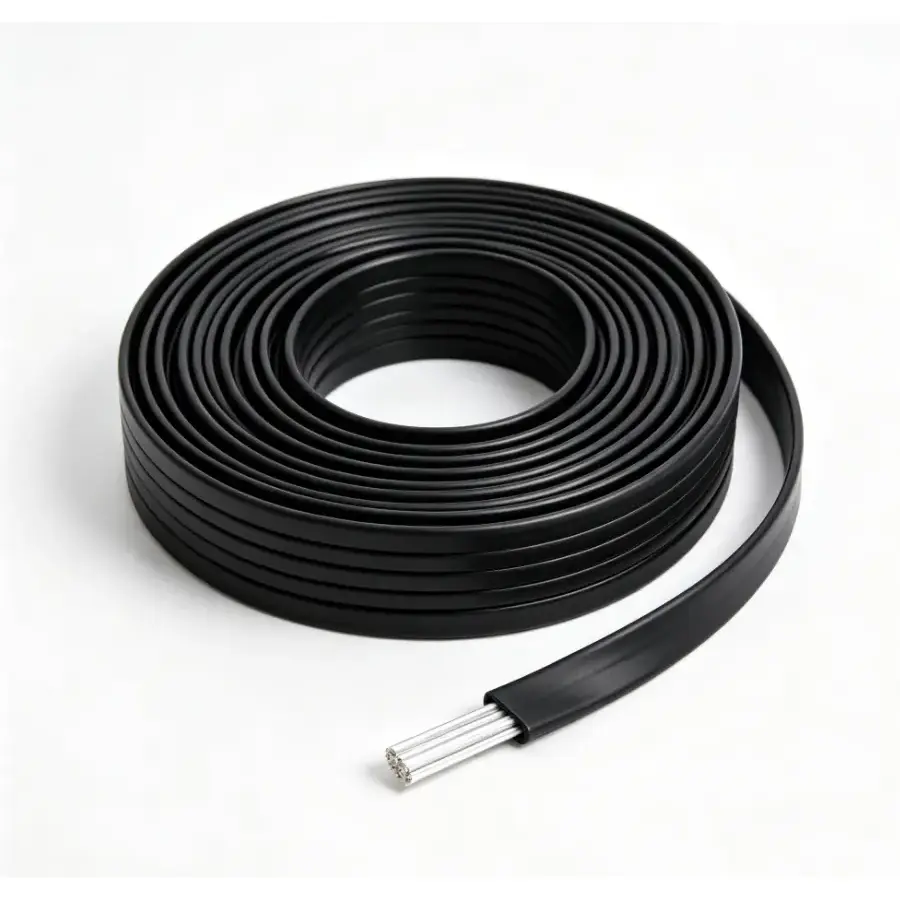

Плосък проводник с алуминиева PVC изолация е електрически кабел за ниско напрежение, който съчетава алуминиев проводник с PVC изолация и PVC външна обвивка. За разлика от конвенционалните кръгли кабели, сърцевините му са подредени в плоска конфигурация, което може да улесни маршрутизирането в ограничени инсталационни зони.
Продуктът на Qiancheng е идентифициран като модел BLVVB и използва алуминиев проводник с висока чистота. В зависимост от изискваната спецификация, проводникът може да бъде произведен като плътен единичен алуминиев проводник или многожилен алуминиев проводник. Продуктът се предлага в 2- или 3-жилни плоски подредби, с напречно сечение на проводника, вариращо от 2,5 mm² до 10 mm².
PVC изолацията и обвивката осигуряват електрическа изолация и основна защита срещу нормална влага, абразия и излагане на околната среда в рамките на определените работни условия. Това прави кабела подходящ за различни леки приложения за разпределение на енергия с ниско напрежение.
За купувачи, които оценяват алтернативи, PVC изолирана плоска медна жица също може да се обмисли, когато по-високата електрическа проводимост е приоритет.
Какви са основните спецификации?
Техническите спецификации винаги трябва да се преглеждат, преди да изберете кабел, тъй като размерът на проводника, номиналното напрежение, методът на инсталиране и условията на околната среда пряко влияят върху пригодността на приложението.
| Параметър | Спецификация | Практическо значение |
|---|---|---|
| Модел на продукта | BLVVB | Идентифицира конфигурацията на плосък проводник с алуминиева PVC изолация |
| Материал на проводника | Алуминий с висока чистота | Осигурява решение за леки проводници за окабеляване с ниско напрежение |
| Напречно сечение на проводника | 2,5 mm²–10 mm² | Позволява избор според натоварването на проекта и изискванията за монтаж |
| Подреждане на ядрото | 2-3 ядра | Подходящ за обикновени конфигурации за разпределение на мощността с ниско напрежение |
| Изолация | PVC | Осигурява електрическа изолация около проводника |
| Обвивка | PVC плоска обвивка | Осигурява допълнителна механична и екологична защита |
| Номинално напрежение | 300/500V | Проектиран за определени приложения с ниско напрежение |
| Изолационно съпротивление | ≥5MΩ·km при 20°C | Показва ефективността на изолацията при определени условия на изпитване |
| Издържа на напрежение | 2kV за 5 минути | Поддържа проверка на електрическата изолация по време на тестване |
| Работна температура | -15°C до 70°C | Определя зададения температурен диапазон за работа |
Действителният избор на кабел винаги трябва да се основава на приложимата техническа спецификация, местните електрически изисквания, инсталационна среда и очаквано електрическо натоварване.
Какви са основните предимства?
1. Ефективна плоска конструкция
Плоският профил позволява на кабела да стои по-близо до монтажните повърхности, отколкото много конвенционални кръгли кабели. Това може да бъде полезно за скрито окабеляване на стени, кухини в тавана, тесни жлебове и пролуки в оборудването, където мястото за инсталиране е ограничено.
2. По-ниско тегло на проводника
Алуминият има по-ниска плътност от медта. Следователно алуминиевият проводник може да намали общото тегло на проводника в сравнение с меден проводник със сравнимо приложение. Тази характеристика става особено полезна, когато проектите включват дълги кабелни линии, големи количества или транспортиране на значителни разстояния.
3. Практична PVC защита
Комбинацията от PVC изолация и PVC обвивка създава слоеста защитна структура около алуминиевия проводник. В рамките на определените работни условия тази структура помага за защита срещу обикновена влага, абразия и излагане на околната среда.
4. По-лесно маршрутизиране в ограничени пространства
The flat construction can simplify cable positioning where space is restricted. Installers may find it easier to organize wiring through ceiling spaces, wall grooves, equipment gaps, and other narrow areas.
5. Избор на материали, съобразен с разходите
За проекти, при които теглото на проводника и икономиката на материала са важни, алуминият може да осигури практична алтернатива на медта. Алуминият обаче има по-ниска електрическа проводимост от медта, така че напречното сечение на проводника трябва да бъде избрано по подходящ начин за необходимия електрически товар и условията на монтаж.
Къде може да се използва плосък проводник с алуминиева PVC изолация?
Плосък проводник с алуминиева PVC изолация е предназначен предимно за леки приложения за разпределение на енергия с ниско напрежение. Неговата плоска структура и алуминиев проводник го правят особено практичен за проекти, при които пространството за монтаж и теглото на кабела са важни съображения.
- Жилищно окабеляване:Подходящ за определени скрити приложения за окабеляване на стени и тавани, когато електрическият дизайн позволява алуминиеви проводници.
- Ремонт на дома:Неговият плосък профил може да опрости маршрутизирането по време на проекти за подмяна и обновяване на стара верига.
- Магазин за електроразпределение:Може да се използва за подходящо разпределение на ниско напрежение в търговски помещения.
- Малки работилници:Подходящ за избрани фиксирани приложения за разпределение на мощността.
- Механично оборудване:Може да осигури външно захранване с ниско напрежение, когато спецификацията на кабела отговаря на изискванията на оборудването.
- Временно окабеляване на работилницата:Леката му конструкция може да бъде удобна за подходящи временни инсталации за ниско напрежение.
- Складове:Може да поддържа избрани изисквания за осветление и разпределение на мощността.
- Селскостопански съоръжения:Може да се прилага в оранжерии и други селскостопански проекти за захранване, когато условията на околната среда са правилно оценени.
- Поддържащи фотоволтаични съоръжения:Може да се счита за подходящи приложения за спомагателно окабеляване за ниско напрежение.
За външни инсталации с продължително излагане на слънчева светлина и дъжд трябва да се обмисли допълнителна защита или кабелно решение, устойчиво на атмосферни влияния, вместо да се приема, че стандартната PVC конструкция е подходяща за всяко външно състояние.
Как трябва да изберете правилния плосък проводник?
Изборът на кабел трябва да започне с действителните изисквания за електричество и инсталация, вместо просто да изберете опцията с най-ниска цена. Купувачите могат да оценят следните фактори:
- Определете изискването за напрежение.Уверете се, че номиналното напрежение на кабела е подходящо за планираната верига.
- Изчислете очакваното електрическо натоварване.Напречното сечение на проводника трябва да бъде избрано в съответствие с текущите изисквания и приложимите електрически стандарти.
- Оценете условията за инсталиране.Помислете дали кабелът ще бъде скрит, открит, прекаран през тясна междина или монтиран близо до оборудване.
- Проверете температурния диапазон.Уверете се, че очакваната околна и работна температура остават в посочения диапазон на кабела.
- Помислете за експозицията на околната среда.Влагата, слънчевата светлина, химикалите, абразията и механичният стрес трябва да бъдат оценени.
- Изберете подходящата конфигурация на ядрото.Броят на ядрата трябва да съответства на дизайна на веригата.
- Потвърдете изискванията за дължина на кабела и опаковка.За големи проекти подходящите дължини на ролките и опаковките за износ могат да подобрят ефективността на обработка и транспортиране.
Когато проектът включва специални условия за монтаж, препоръчително е да предоставите на доставчика информация като напрежение, напречно сечение на проводника, номер на жила, приложение, необходима дължина и очаквано количество, преди да направите поръчка.
Сравнение на спецификациите на алуминиев PVC плосък проводник
| Фактор на подбор | Алуминиева PVC плоска тел | Защо има значение |
|---|---|---|
| Диригент | Алуминий с висока чистота | Намалява теглото на проводника и може да предложи предимства в цената на материала |
| Форма на кабела | Плосък | Помага за опростяване на маршрутизирането в ограничени инсталационни пространства |
| Изолация | PVC | Осигурява електрическа изолация |
| Обвивка | PVC | Добавя защита срещу обикновено излагане на околната среда |
| Основни опции | 2-3 ядра | Поддържа различни конфигурации на кабели за ниско напрежение |
| Напречно сечение | 2,5 mm²–10 mm² | Позволява избор въз основа на електрически изисквания |
| Номинално напрежение | 300/500V | Определя планирания диапазон на приложение при ниско напрежение |
| температура | -15°C до 70°C | Помага за определяне на пригодността за различни среди |
Какво трябва да се има предвид при инсталирането?
Дори правилно произведен кабел може да работи лошо, ако е неправилно избран или инсталиран. За плосък проводник с алуминиева PVC изолация професионалните монтажни практики трябва да включват:
- Използвайте проводник с напречно сечение, подходящо за очаквания ток.
- Следвайте приложимите национални и местни стандарти за електрическа инсталация.
- Избягвайте прекомерно огъване или механични повреди по време на монтажа.
- Пазете кабела от остри ръбове и силно износване.
- Използвайте подходящи клеми и методи за свързване, предназначени за алуминиеви проводници.
- Проверете внимателно връзките, тъй като алуминият и медта имат различни електрически и механични характеристики.
- За приложения на открито оценете излагането на ултравиолетови лъчи, дъжд, температурни промени и механична защита.
- Поддържайте условията на монтаж в рамките на работния диапазон, определен от производителя.
Тези практики помагат за запазване на целостта на изолацията и поддържат стабилно предаване на енергия в предвидените условия на експлоатация на кабела.
Често задавани въпроси
1. За какво се използва главно плоска жица с алуминиева PVC изолация?
Той е предназначен главно за подходящи приложения за разпределение на енергия с ниско напрежение в жилищни, търговски, селскостопански, цехови и леки индустриални среди. Неговата плоска структура е особено полезна, когато организираното маршрутизиране и ограниченото пространство за инсталиране са важни.
2. Какви размери на проводника са налични?
Посочената спецификация на Qiancheng покрива напречно сечение на проводника от 2,5 mm² до 10 mm², с налични 2-жилни и 3-жилни плоски подредби за различни изисквания за окабеляване.
3. Алуминият по-добър ли е от медта за всяко приложение за окабеляване?
Не. Алуминият и медта имат различна електрическа проводимост, тегло, характеристики на свързване и разходи за материали. Алуминият може да бъде изгоден, когато по-ниското тегло на проводника и икономиката на материала са приоритети, докато медта може да бъде предпочитана, когато се изисква по-висока проводимост. Правилният избор зависи от електрическия дизайн.
4. Може ли кабелът да бъде персонализиран?
Qiancheng поддържа снабдяване, базирано на спецификация, и персонализирани изисквания. Купувачите могат да обсъдят напречното сечение на проводника, дължината на кабела, конфигурацията на сърцевината, изискванията за приложение и количеството на поръчката с доставчика.
5. Може ли да се използва на открито?
Може да се счита за подходящи приложения на открито, когато условията на околната среда остават в рамките на възможностите на продукта. За дългосрочно излагане на слънчева светлина и дъжд може да е необходим допълнителен тръбопровод, защита или устойчива на атмосферни влияния кабелна конструкция.
6. Как се опакова кабелът за транспортиране?
Телта е навита на макара и защитена с найлоново фолио за експортно опаковане. Този подход на опаковане помага за защитата на готовите кабелни бобини по време на обработка, товарене и транспортиране.
Защо да изберете Qiancheng алуминиев PVC изолиран плосък проводник?
За купувачи, които търсят практично решение за разпределение на електроенергия с ниско напрежение, Qiancheng Aluminium PVC изолиран плосък проводник съчетава алуминиев проводник с висока чистота, PVC изолация, PVC обвивка и пространствено ефективна плоска конструкция. Неговите спецификации покриват обичайните изисквания за ниско напрежение, докато неговата олекотена структура може да бъде изгодна за проекти, включващи обширно кабелно трасиране и транспортиране.
Qiancheng поддържа снабдяване, базирано на спецификации, групови поръчки и персонализирани изисквания. Купувачите могат да предоставят желания материал на проводника, напречно сечение, номер на жила, номинално напрежение, приложение, дължина на кабела и количество, за да помогнат при определянето на подходящата конфигурация.
Ако набавяте алуминиев плосък проводник за жилищно окабеляване, разпределение на работилници, селскостопански съоръжения, захранване на оборудване или други проекти с ниско напрежение, научете повече за Qiancheng алуминиев PVC изолиран плосък проводник и обсъдете изискванията на вашия проект с производителя. За спецификации, персонализиране, закупуване на едро и поддръжка на оферти,свържете се с насс данните за вашето приложение и необходимите параметри на кабела.
