Алуминиев PVC кабел

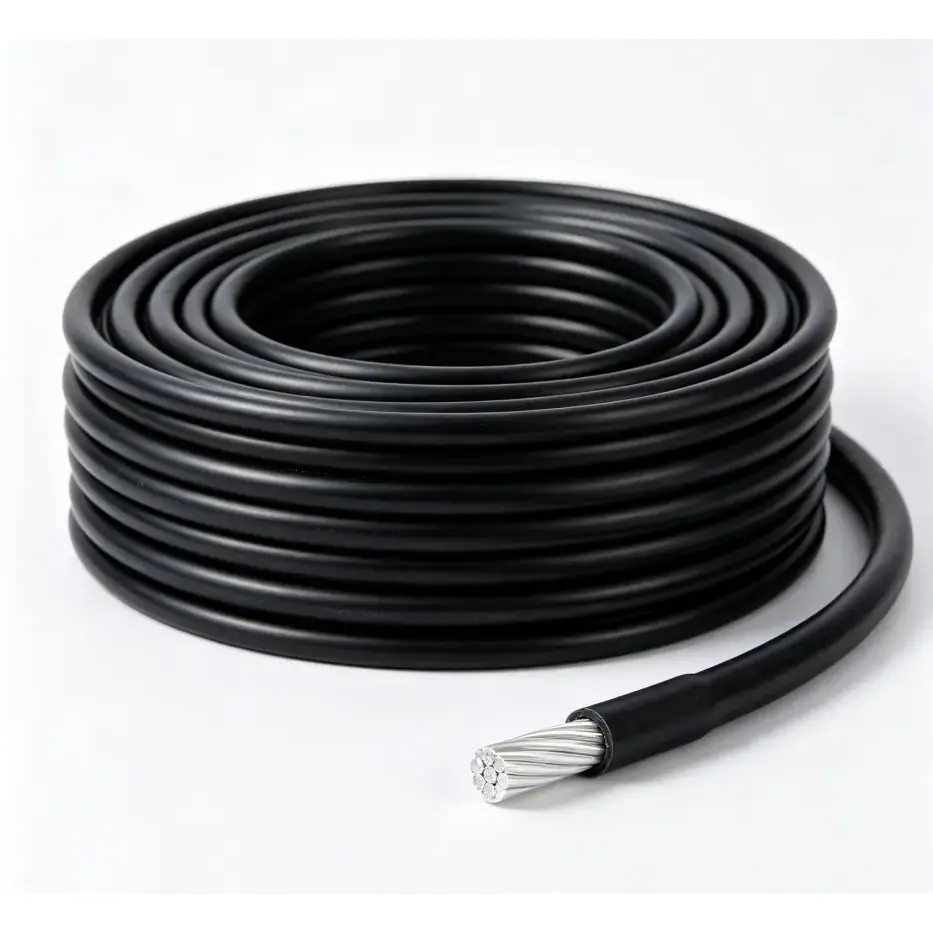

Алуминиев PVC кабел е захранващ кабел за ниско напрежение, използващ алуминиев проводник с висока чистота с PVC изолация и защитна обвивка. Той е предназначен за приложения с фиксирано електроразпределение и окабеляване, където алуминиевият проводник е технически подходящ и по-ниското тегло на кабела е важно съображение. Наличните конструкции включват твърди алуминиеви и многожилни алуминиеви проводници с напречно сечение от 2,5 mm² до 185 mm² и номинално напрежение от 450/750 V и по-малко.

Спецификация на продукта, размери и таблица с технически параметри

Подробности за материала и конструкцията

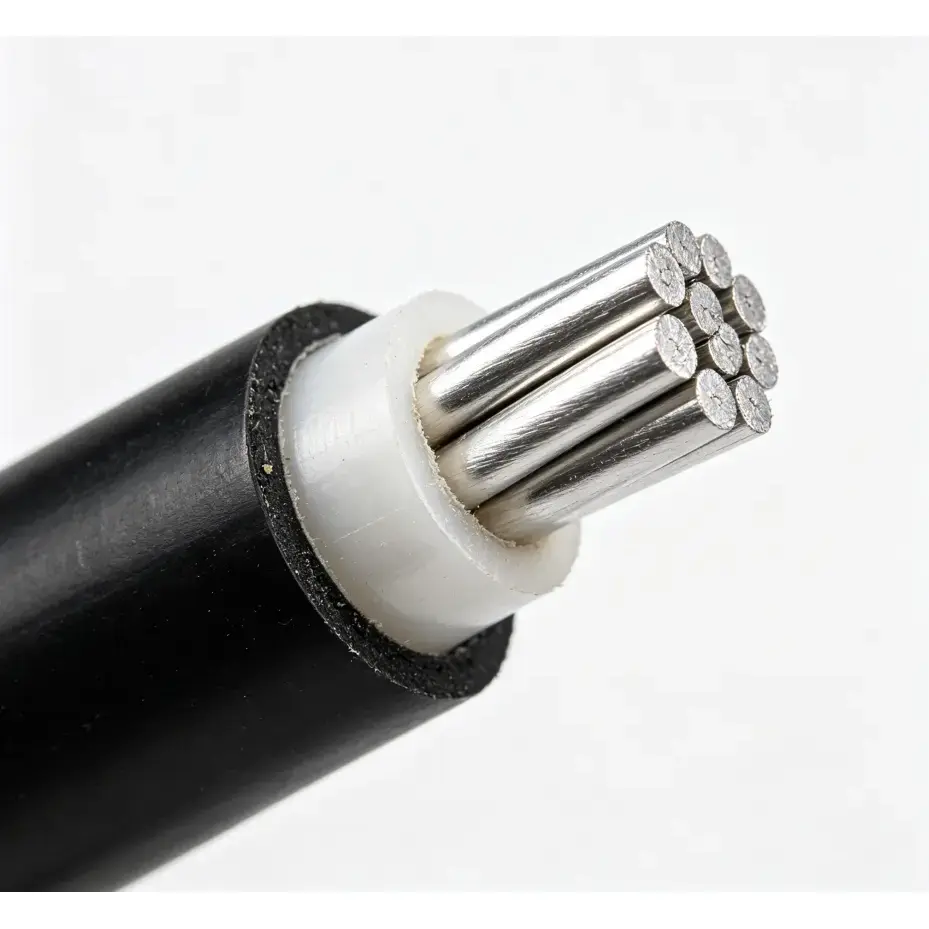

Алуминиев проводник с висока чистота

Проводникът е направен от алуминий с висока чистота и може да се достави в масивна твърда алуминиева или многожична конструкция. Наличният диапазон на напречното сечение е от 2,5 mm² до 185 mm². Изборът на проводник трябва да се основава на необходимото натоварване, допустимото падане на напрежението, метода на инсталиране и приложимите електрически изисквания, а не само на напречното сечение.

PVC изолация и защитна обвивка

PVC изолацията осигурява електрическо разделяне около проводника, докато външният PVC слой добавя защита при нормална работа и фиксирана инсталация. Готовият кабел трябва да бъде избран според очакваната околна температура, излагане на влага, механични условия и дали инсталацията е на закрито или на открито.

Електрически характеристики и проверка

Изброените спецификации включват съпротивление на изолацията, издържано напрежение на мощност и честота и изисквания за съпротивление на DC проводник. Тези параметри осигуряват практически референтни точки за оценка на електрическата изолация и качеството на проводника, преди кабелът да бъде пуснат в експлоатация.

Какво прави продукта подходящ за инженерна употреба

1. Материал и напречно сечение на контролирания проводник

Използването на алуминий с висока чистота осигурява относително ниско тегло на проводника, като същевременно поддържа електрическите характеристики, необходими за определеното приложение. Контролът на напречното сечение на проводника е важен за поддържане на предсказуемо съпротивление и способност за пренос на ток при предвидените работни условия.

2. Последователно PVC екструдиране

Изолацията и обвивката се оформят чрез контролиран процес на екструдиране, за да се поддържат посочените размери на кабела. Постоянната дебелина на изолацията помага да се осигури надеждно електрическо разделяне, докато външната обвивка добавя защита срещу нормален контакт, влага и механично износване в рамките на приложимите условия на експлоатация.

3. Проверка на производството въз основа на измерими параметри

Qiancheng проверява измеримите характеристики на кабела по време на производството, включително съпротивление на проводника, готови размери и електрически характеристики. Могат да бъдат предоставени записи от инспекции и съответната документация за изпитване в съответствие със спецификацията на продукта и изискванията на проекта.

Основни предимства на продукта

1. По-ниско тегло на кабела за транспортиране и монтаж

Алуминиевият проводник има по-ниска плътност от медния, което прави готовия кабел по-лесен за работа за подходящи приложения. Това може да бъде полезно за дълги кабелни маршрути, външно фиксирано окабеляване и проекти, при които трябва да се вземе предвид натоварването на кабелния транспорт и монтажа.

2. Двуслойна PVC защита

Изолацията и външната обвивка образуват двуслойна защитна система около проводника. Структурата осигурява електрическа изолация и допълнителна физическа защита за фиксирано окабеляване при подходящи условия на околната среда.

3. Широка гама от спецификации за ниско напрежение

Наличните напречни сечения на проводниците варират от 2,5 mm² до 185 mm², покривайки различни изисквания за фиксирано окабеляване за ниско напрежение. Изборът на спецификация трябва да вземе предвид натоварването на оборудването, метода на инсталиране, дължината на кабела, спада на напрежението и приложимите местни електрически изисквания.

4. Подходящ за проекти, при които теглото на кабела е съображение

За инженерни приложения, включващи значителни количества кабели или дълги транспортни разстояния, по-ниската плътност на алуминия може да опрости обработката на материала. Действителната икономическа изгода зависи от размера на проводника, дължината на кабела, условията на монтаж и необходимите електрически характеристики.

5. Налични спецификации за забавяне на горенето и огнеустойчивост според изискванията

Техническата таблица изброява изискванията за забавяне на горенето и огнеустойчивост за приложимите спецификации. Когато даден проект изисква специфични противопожарни показатели, необходимият клас, метод за изпитване и сертифициране трябва да бъдат потвърдени преди производството и изпращането.

Сценарии за приложение

Алуминиевият PVC кабел може да се използва за стационарно електроразпределение с ниско напрежение в жилищни, търговски, промишлени, селскостопански и инфраструктурни проекти, където избраният алуминиев проводник отговаря на изискванията за електрически дизайн.

Жилищно и сградно електроразпределение

Типичните приложения включват електроразпределение за жилищни блокове, самостоятелно построени къщи, магазини и други стационарни сградни кабели. Инсталацията може да включва прокарване на тръбопроводи на закрито, където спецификацията на кабела и местният електрически кодекс позволяват използването му.

Външно и общинско електроразпределение

Кабелът може да се обмисли за общинско осветление, паркови улични лампи, външно фиксирано електроразпределение и проекти за обновяване на градска и селска електропреносна мрежа. Монтажът на открито трябва да отчита слънчевата светлина, влагата, механичната защита и екологичния рейтинг на избрания кабел.

Фабрика и малки промишлени съоръжения

Може да се използва за захранване с ниско напрежение на фабрични работилници, малки преработвателни предприятия и други стационарни промишлени товари. Напречното сечение на проводника трябва да се определи от действителното натоварване на оборудването и условията на монтаж.

Строителни и временни енергийни приложения

По-ниското тегло на алуминия може да бъде полезно за временно разпределение на електроенергия на строителни обекти и други проекти, изискващи преместване на кабели или многократно боравене с материали. Кабелът трябва да бъде монтиран с подходяща механична защита и в съответствие с временните изисквания на енергийната система.

Селскостопански и инфраструктурни проекти

Приложенията могат да включват напояване на земеделска земя, електрозахранване на оранжерии и други селскостопански инсталации с ниско напрежение, както и подходящо инфраструктурно окабеляване. Излагането на околната среда и методът на инсталиране трябва да бъдат оценени, преди да се избере окончателната спецификация.

Продуктът поддържа методи за неподвижно инсталиране, като например прокарване на тръбопроводи на закрито, подходяща външна инсталация над главата и други одобрени методи за полагане на ниско напрежение. Приложимият метод на инсталиране трябва винаги да се потвърждава спрямо спецификацията на кабела и местните електрически разпоредби.

Съображения за избор преди поръчка

1. Определете електрическия товар

Потвърдете свързания товар и работния ток, преди да изберете напречното сечение на проводника. Дължината на кабела и допустимото падане на напрежението също трябва да бъдат включени в изчислението.

2. Потвърдете инсталационната среда

Вътрешните тръбопроводи, външните надземни инсталации, строителните площадки и селскостопанските инсталации може да имат различни екологични изисквания. Излагането на слънчева светлина, вода, механично въздействие и температура трябва да се вземат предвид при потвърждаване на спецификацията.

3. Проверете изискваната противопожарна ефективност

Ако проектът изисква огнеупорен или огнеустойчив кабел, необходимата класификация и изисквания за изпитване трябва да бъдат уточнени преди производството. Съответните характеристики не трябва да се приемат само от стандартната PVC конструкция.

4. Потвърдете изискванията за документация

За експортни или инженерни проекти изискваните стандарти, протоколи от изпитвания, сертификати, спецификации на опаковката и изисквания за маркировка трябва да бъдат потвърдени предварително. Това помага да се гарантира, че доставеният кабел отговаря на техническите изисквания и изискванията за документация на пазара на местоназначението.

ЧЗВ

1. Каква марка е този продукт?

Продуктът е произведен от Qiancheng. Наличните спецификации могат да бъдат доставени според необходимото напречно сечение на проводника, номинално напрежение и условия на приложение.

2. Можете ли да предоставите персонализирани кабелни спецификации и производство на OEM?

Персонализирани завършени дължини, печат и други производствени изисквания могат да бъдат обсъдени според спецификацията на поръчката. Споразуменията за OEM също могат да бъдат оценени за подходящи проектни количества и технически изисквания.

3. Налични ли са стандартни спецификации за групови поръчки?

Общите спецификации могат да бъдат подредени според условията на производство и инвентар. За групови поръчки необходимото напречно сечение, количество, крайна дължина, опаковка и график за доставка трябва да бъдат потвърдени преди производството или изпращането.

4. Къде може да се използва този кабел?

Типичните приложения включват жилищно и търговско електроразпределение, фабрични работилници, общинско осветление, електрозахранване на строителни обекти, селскостопанско напояване и други подходящи проекти за фиксирано окабеляване с ниско напрежение.

5. Какво трябва да се има предвид при избора на кабел с алуминиев проводник?

Трябва да се вземат предвид напречното сечение на проводника, работния ток, дължината на кабела, спада на напрежението, метода на инсталиране, условията на околната среда и изискваната пожароустойчивост. Подходящата спецификация трябва да се определи от действителния електрически проект, вместо да се избира само по цена или номинално напречно сечение.

6. Могат ли да се предоставят мостри и технически документи?

Мостри и техническа документация могат да бъдат обсъдени според необходимата спецификация. Наличните документи може да включват параметри на продукта, записи от фабрични тестове и други приложими технически документи или документи за съответствие, необходими за проекта.
