XLPE пожароустойчив меден контролен кабел

Продуктови модели: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 и др.

В системите за противопожарна защита и аварийно управление контролният кабел трябва да продължи да предава електрически сигнали, когато е изложен на необичайна топлина или огън. Контролен кабел от огнеустойчива мед от XLPE е предназначен за тези вериги с ниско напрежение, покривайки конфигурации за вътрешно прокарване, екранирано сигнално окабеляване и механично защитени инсталации. Неговата продуктова гама включва небронирани, екранирани и бронирани конструкции, които отговарят на различни условия на полагане.

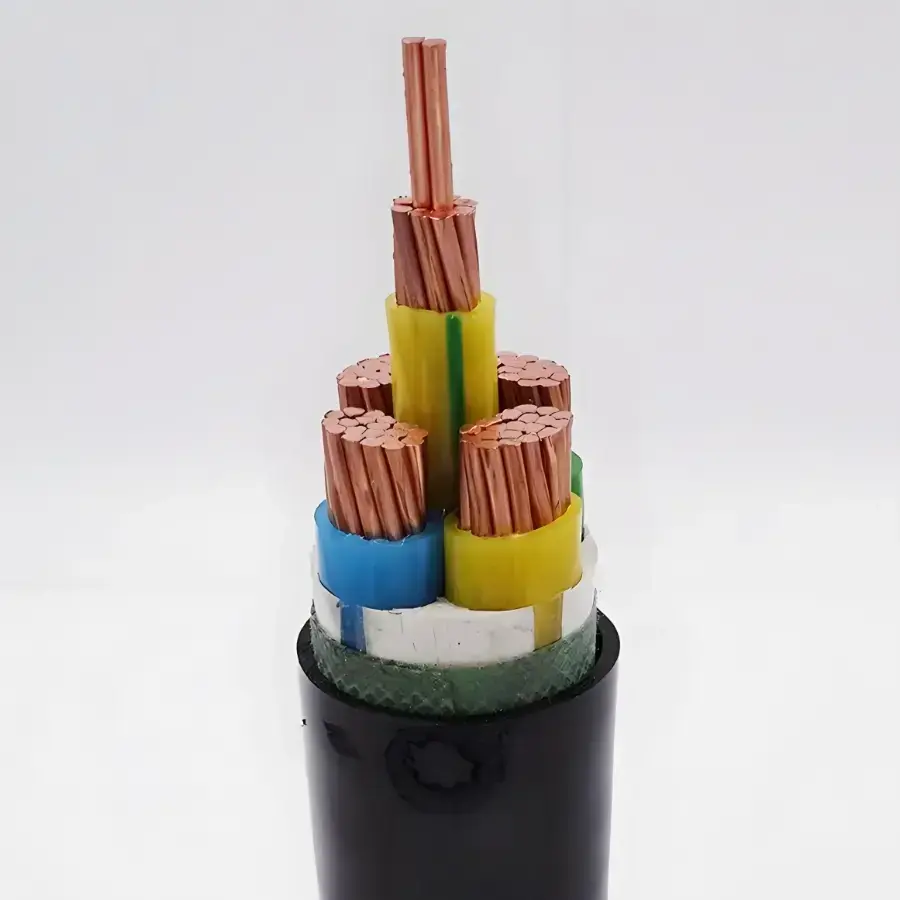

Кабелът включва меден проводник, изолация от XLPE и двуслойна огнеустойчива структура от синтетична лента от слюда. Предоставените технически данни определят максимална дългосрочна работна температура от 90 ℃ за изолацията от XLPE. Броят на жилата, напречното сечение на проводника, екранирането и бронирането могат да бъдат избрани според веригата за управление, свързването на оборудването и метода на инсталиране.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и огнеустойчивост

Меден проводник с висока чистота

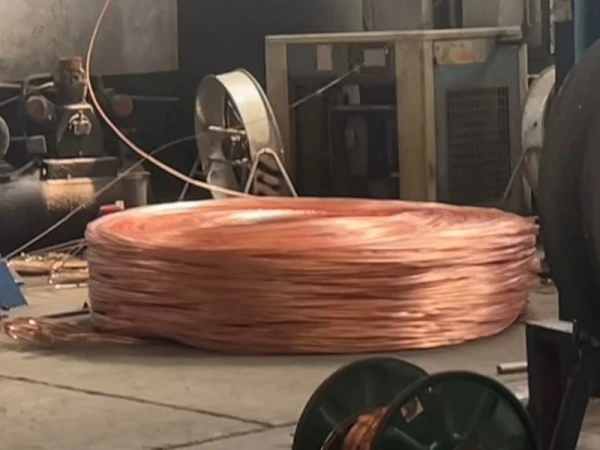

Предоставената спецификация идентифицира 99,99% безкислородна мед с висока чистота като проводников материал. Твърдите проводници от клас 1 са посочени за N-KYJV, докато конфигурациите на гъвкави проводници са налични за съответните гъвкави модели. Изброени са напречни сечения от 0,75 до 6 mm² и количества на сърцевините от 2 до 61, което позволява кабелната конфигурация да бъде съгласувана с различни оформления на контролни вериги.

XLPE изолация

XLPE омрежен полиетилен образува основния изолационен слой. Техническите данни определят максимална дългосрочна работна температура от 90 ℃ и краткотраен толеранс на претоварване от 130 ℃. Този температурен диапазон трябва да се вземе предвид заедно с натоварването на проводника, условията на околната среда и действителната среда на монтаж при избора на кабела.

Двуслойна огнеупорна структура от слюда

Пожароустойчивият слой се състои от двуслойна обвивка от синтетична слюдена лента. Съгласно предоставената спецификация, кабелът може да остане под напрежение в продължение на 90 минути при температура на открит огън не по-ниска от 830 ℃. Поради това огнеустойчивият слой е ключова част от конструкцията на кабела за вериги за аварийно управление и сигнализация, където е указана непрекъсната работа на веригата.

Огнеупорна външна обвивка

Външната обвивка е определена като полиолефин, забавящ горенето. В допълнение към защитата на вътрешната структура на кабела по време на монтажа и обслужването, обвивката е предназначена да ограничи разпространението на пламъка при посочените условия за пожароустойчивост.

Модели за различни условия на монтаж

Небронираната конструкция NH-KYJY/NH-KYJYR има минимален радиус на огъване 6 пъти външния диаметър на кабела и може да се използва за кабелни скари, вътрешни тръбопроводи и кабелни канали. Когато електромагнитните смущения са проблем, екранираната конфигурация NH-KYJYP осигурява екраниране с медна оплетка със специфицираното покритие от поне 80%.

За маршрути, изложени на механичен натиск или подземен монтаж, N-KYJV22 и N-KYJY23 са посочени с двуслойна броня от стоманена лента и минимален радиус на огъване от 12 пъти външния диаметър на кабела. Методът на монтаж, механичното излагане, условията на погребване и необходимото ниво на защита трябва да бъдат потвърдени преди избора на бронирана конструкция.

Къде се използва кабелът

Противопожарни системи

Контролни и сигнални вериги за пожароизвестителни аларми, спринклерни помпи, вентилатори за изсмукване на дим, противопожарни щори и аварийно осветление могат да използват кабела, когато изискваната пожароустойчивост и електрическите параметри съответстват на спецификацията на проекта.

Подземни и затворени съоръжения

Тунели, обширни коридори за комунални услуги, подземни паркинги и други затворени пространства може да изискват пожароустойчиви контролни кабели за аварийно оборудване и противопожарни системи за свързване.

Нови енергийни съоръжения

Фотоволтаичните електроцентрали, помещенията за оборудване за съхранение на енергия и инфраструктурата за зареждане могат да включват вериги за аварийно управление, където температурата, ефективността при пожар и условията на инсталиране трябва да се разглеждат заедно.

Обществени и интензивни сгради

Болници, училища, търговски центрове, летища и офис сгради може да изискват огнеустойчиви контролни вериги за аварийни системи и оборудване за обслужване на сгради.

Промишлени съоръжения

Металургичните, химическите и други промишлени предприятия могат да използват огнеустойчиви контролни кабели за изключване на оборудването, аларма, аварийна вентилация и свързани контролни функции, при спазване на приложимите изисквания на проекта.

Изнесено електрическо оборудване

Кабелът може да бъде специфициран като част от електромеханично оборудване или системи за противопожарна защита, предназначени за задгранични проекти, с необходимите стандарти, тестова документация и опаковка, потвърдени според пазара на местоназначение.

Съображения относно техническата проверка и обществените поръчки

За огнеустойчив контролен кабел проверката трябва да обхваща повече от материала на проводника. Напречното сечение на проводника, количеството на жилата, съпротивлението на изолацията, резултатът от издържаното напрежение, огнеустойчивият слой, материалът на обвивката и приложимите условия за монтаж трябва да съответстват на спецификацията на проекта.

Предоставените данни определят 3000 V/5 min за теста за издържано напрежение на крайния продукт и съпротивление на изолацията от най-малко 1000 MΩ·km при 20 ℃. За снабдяване на проекти изискваните протоколи от тестове, сертификационни документи и приложими пазарни стандарти на дестинация трябва да бъдат потвърдени спрямо точния модел на кабела, а не спрямо продуктовата категория като цяло.

За експортни поръчки опаковането може да бъде подредено с опаковане от пластмасово фолио и пластмасови или фумигирани дървени ролки според предоставената спецификация. Идентификацията на сърцевината, дължината на доставката и всички изисквания за екраниране, брониране или нискодимна безхалогенна конструкция трябва да бъдат включени в спецификацията на поръчката.

Как да определите кабела за проект

Първо потвърдете напрежението на управляващата верига и необходимото ниво на противопожарна ефективност. След това определете напречното сечение на проводника и броя на жилата според свързаното оборудване и дизайна на веригата. Ако трасето на кабела минава през зона с електромагнитни смущения, може да се обмисли екранирана конструкция. За директно погребение или механично изложени маршрути може да е необходим брониран модел.

Трасето на монтаж също определя минималния радиус на огъване. Небронираните версии изискват поне 6 пъти по-голям външен диаметър на кабела, екранираните версии най-малко 8 пъти, а изброените бронирани версии най-малко 12 пъти. За проекти, включващи тунели, болници, търговски центрове или други места с висока заетост, необходимата конструкция на кабела с ниско съдържание на дим без халоген или друга специална кабелна конструкция трябва да бъде потвърдена в спецификацията на проекта преди поръчка.

ЧЗВ

1. Какъв стандарт е определен за този кабел?

Предоставената техническа таблица идентифицира GB/T 9330 като приложим стандарт за продукта. За задгранични проекти необходимият международен стандарт, сертификационни документи и изисквания за изпитване трябва да бъдат потвърдени в съответствие с пазара на дестинация и точната конструкция на кабела.

2. Каква е пожароустойчивата конструкция и колко дълго веригата може да остане под напрежение?

Кабелът използва двуслойна лента от синтетична слюда като огнеустойчив слой. Предоставените технически данни определят непрекъснато захранване за 90 минути при температура на открит огън не по-ниска от 830 ℃. Действителната класификация за огнеустойчивост и документацията за изпитване трябва да бъдат проверени спрямо поръчания модел и приложимия проектен стандарт.

3. Какви размери на проводниците и количествата на жилата са налични?

Посочените стандартни напречни сечения на проводници са 0,75, 1,0, 1,5, 2,5, 4 и 6 mm². Стандартните серии ядра включват 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 и 61 ядра. Могат да бъдат обсъдени специални основни числа според изискванията на проекта.

4. Предлагат ли се екранирани и бронирани версии?

да Екраниран NH-KYJYP е посочен с екраниране с медна оплетка и степен на покритие от поне 80%. N-KYJV22 и N-KYJY23 са посочени с двуслойна броня от стоманена лента. Моделът трябва да бъде избран според електромагнитни смущения, механично излагане и метод на инсталиране.

5. Какъв радиус на огъване трябва да се поддържа по време на монтажа?

Съгласно предоставената спецификация, небронираният NH-KYJY/NH-KYJYR изисква минимален радиус на огъване от 6 пъти външния диаметър на кабела, екранираният NH-KYJYP изисква най-малко 8 пъти, а бронираният N-KYJV22 или N-KYJY23 изисква най-малко 12 пъти.

6. Каква информация е необходима за оферта?

Моля, посочете необходимия модел, напречно сечение на проводника, количество жила, дължина на кабела, номинално напрежение, метод на полагане и среда за инсталиране. Ако се изисква екраниране, брониране със стоманена лента, конструкция без халоген с ниско димно излъчване, специална дължина за доставка или експортна опаковка, тези подробности също трябва да бъдат включени, така че спецификацията и документацията да могат да бъдат съпоставени точно.
