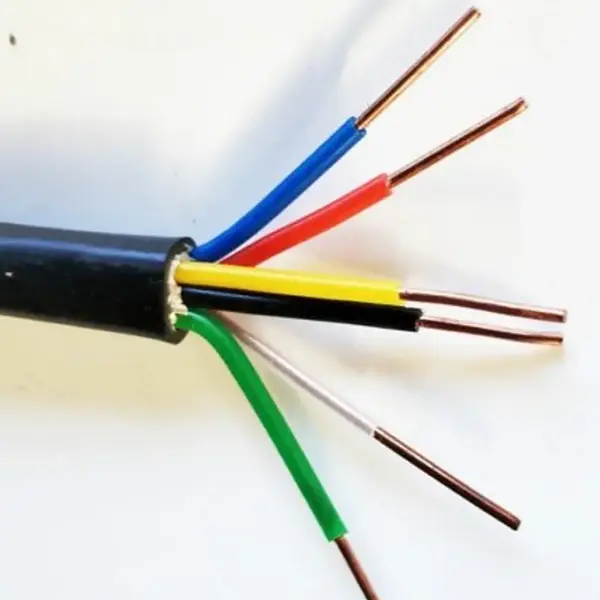

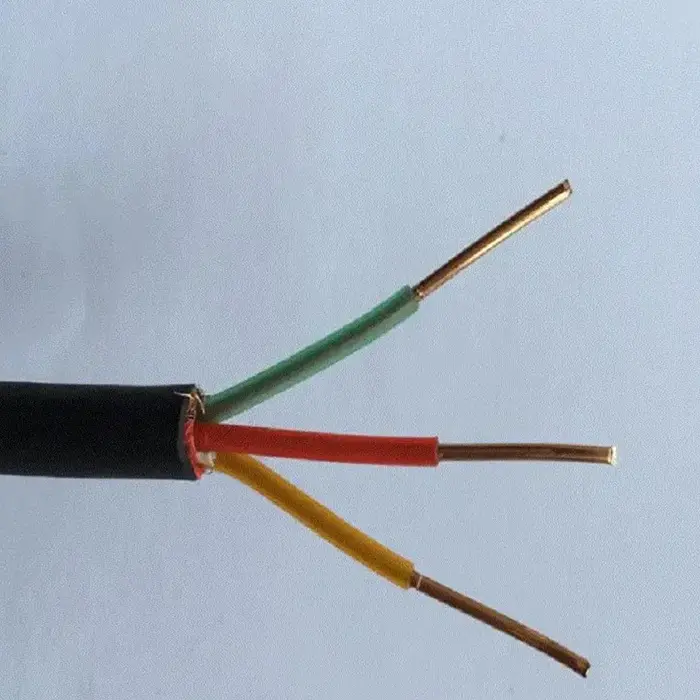

Огнеупорен XLPE меден контролен кабел

Модели на продукти: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP и др.

Меден контролен кабел от XLPE със забавяне на горенето се използва в нисковолтови контролни и сигнални вериги, където разпространението на пламъка трябва да бъде ограничено. Стандартната конструкция съчетава безкислороден меден проводник с изолация от XLPE и огнеупорна външна обвивка, с твърди или гъвкави конфигурации на проводници, налични за различни изисквания за окабеляване. Екранираните и бронираните версии разширяват обхвата до инсталации, където също трябва да се вземат предвид електромагнитни смущения или механична защита.

Изолацията от XLPE е специфицирана за максимална дългосрочна работна температура от 90 °C, докато кабелът се предлага в конфигурации 450/750 V с многобройни жила и напречни сечения на проводниците. Z(A, B, C) класове за забавяне на горенето, екраниране, брониране и специални дължини могат да бъдат избрани според веригата за управление и условията на полагане.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и изпълнение

1. XLPE изолация за окабеляване за контрол на повишена температура

Изолационната система е базирана на омрежен полиетилен, а не на конвенционална PVC изолация. Съгласно предоставените спецификации, XLPE слоят има максимална дългосрочна работна температура от 90 °C и краткотраен толеранс на претоварване от 130 °C. Това прави конструкцията подходяща за контролно оборудване и електрически инсталации, където кабелът може да изпита по-високи работни температури.

2. Медни проводници за управляващи и сигнални вериги

Спецификацията на проводника обхваща 99,99% безкислородна мед с висока чистота, с налични плътни проводници от Клас 1 и многожични гъвкави проводници от Клас 5. Изборът между твърда и гъвкава конструкция може да бъде съобразен с метода на окабеляване, разположението на клемите и пространството за монтаж.

3. Огнеупорна обвивка и допълнителна защита

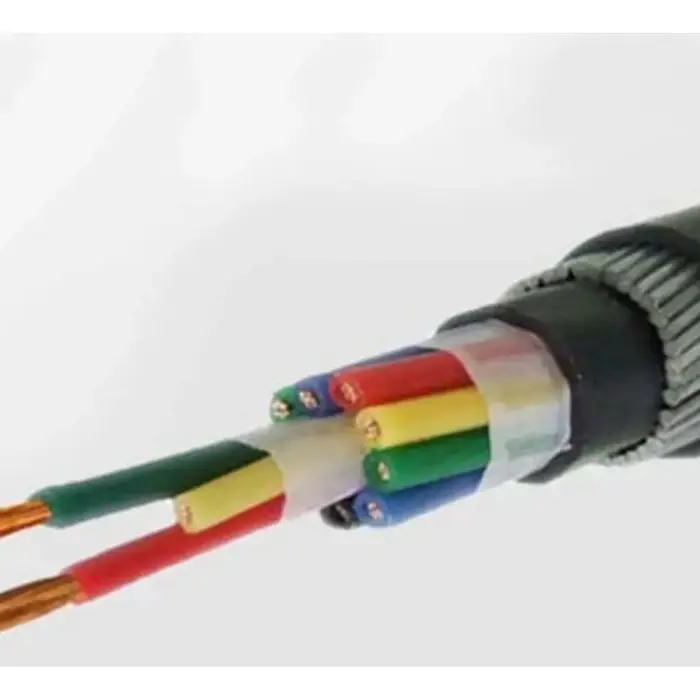

Външната обвивка може да бъде от устойчив на горене PVC или полиетилен (полиолефин), с налични степени на забавяне на горенето Z(A, B, C). Екранираните ZR-KYJYP и бронираните ZR-KYJV22 или ZR-KYJY23 конфигурации отговарят на допълнителни изисквания за инсталиране. Екранирането е подходящо, когато трябва да се контролират електромагнитните смущения, докато бронята от стоманена лента осигурява механична защита за определени условия на полагане.

Избор на кабелна конфигурация за инсталация

Подходящата конструкция зависи не само от размера на проводника. Количеството на жилата трябва да съответства на броя на управляващите или сигналните вериги, докато класът на проводника трябва да съответства на метода на инсталиране. За кабелни скари и вътрешно фиксирано окабеляване може да е достатъчна небронирана конструкция. Екранираните версии могат да се имат предвид за вериги, засегнати от електромагнитни смущения, докато бронираните версии са предназначени за инсталации, при които кабелът е изложен на механично налягане или условия на директно заравяне.

За проекти, изискващи намалени димни и халогенни характеристики, наличната версия WDZ с нисък дим и забавяне на горенето трябва да бъде посочена отделно. Минималният радиус на огъване също трябва да се има предвид по време на маршрутизирането: предоставените данни изброяват ≥6 пъти външния диаметър на кабела за небронираните версии, ≥8 пъти за екранираната версия и ≥12 пъти за бронираните версии.

Типични приложения

1. Системи за противопожарна защита и контрол на сградите

Устойчивите на горене контролни кабели от XLPE могат да бъдат включени в управляващи вериги за ниско напрежение за противопожарно оборудване, сградна автоматизация и свързани електрически системи. Количеството на жилата и размерът на проводника трябва да бъдат съобразени с контролното оборудване и схемата на веригата, а не да се избират само според общия диаметър на кабела.

2. Фотоволтаични и енергоакумулиращи съоръжения

Контролните шкафове, свързаното с инвертора оборудване и системите за съхранение на енергия могат да съдържат множество нисковолтови сигнални и управляващи вериги в рамките на ограничена инсталационна зона. Изолацията от XLPE осигурява по-висок специфициран диапазон на работна температура в сравнение с PVC контролните кабели, които обикновено се използват за приложения с по-ниски температури, в зависимост от действителната спецификация на кабела и условията на работа.

3. Индустриална автоматизация и технологично оборудване

Гамата кабели може да се използва за управляващи вериги, свързани с двигатели, помпи, вентилатори, машинни инструменти, PLC шкафове и друго индустриално оборудване. Версиите с гъвкав проводник са полезни, когато маршрутизирането изисква по-голяма гъвкавост на кабела, докато екранираните конструкции могат да се имат предвид за сигнални вериги, изложени на електромагнитни смущения.

4. Подземни комунални и инфраструктурни инсталации

Бронираните конфигурации ZR-KYJV22 и ZR-KYJY23 предоставят опция за инсталации, изискващи допълнителна механична защита, включително определени приложения за директно погребване. Небронираните версии могат да се използват в кабелни скари, вътрешни тръбопроводи и кабелни канали, където механичната защита вече е осигурена от метода на монтаж.

5. Електроенергийно оборудване и експортно ориентирани проекти

За подстанции, електроцентрали, електрическо оборудване и проекти в чужбина, необходимата спецификация на кабела трябва да бъде потвърдена спрямо стандарта на проекта, класа на напрежение, метода на инсталиране и изискванията за документация. Продуктовата документация, записите от тестовете и опаковането на макарите могат да бъдат подредени според изискванията за доставка на проекта.

Техническа проверка преди поръчка

За проект за контролен кабел най-полезната информация, която трябва да се потвърди преди производството, е необходимото напрежение, клас на проводника, напречно сечение, брой жила, степен на забавяне на горенето и среда на полагане. Екранирането или бронирането трябва да се посочи, когато електромагнитните смущения или механичната защита са част от изискването за инсталиране.

Предоставените технически данни обхващат напречни сечения на проводници 0,75–6 mm² и стандартни конфигурации на сърцевини от 2 до 61 жила. Дължината на доставката може да бъде персонализирана, докато идентификацията на кабела използва многоцветни жила със зелено-жълто заземително ядро. За експортни поръчки опаковката може да включва пластмасови ролки или фумигирани дървени ролки според изискванията за доставка.

ЧЗВ

1. Какви стандарти са определени за този кабел?

В предоставената продуктова спецификация са посочени GB/T 9330 и GB/T 19666 като приложими национални стандарти. Ако даден проект изисква допълнително сертифициране, протоколи от тестове или експортна документация, необходимият списък с документи трябва да бъде потвърден преди производството.

2. Какъв температурен диапазон е определен за изолацията от XLPE?

Техническите данни определят максимална дългосрочна работна температура от 90 °C и краткотраен толеранс на претоварване от 130 °C. Стандартната минимална температура на полагане е ≥0 °C, докато студоустойчива версия е посочена за директна конструкция при -30 °C.

3. Какви размери на проводника и конфигурация на сърцевината са налични?

Стандартните напречни сечения на проводниците са 0,75, 1,0, 1,5, 2,5, 4 и 6 mm². Стандартните конфигурации на ядрата включват 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 и 61 ядра, със специален брой ядра, наличен за производство по поръчка.

4. Кога трябва да се посочи екранирана или бронирана версия?

Може да се има предвид екраниран ZR-KYJYP, когато управляващата верига изисква защита от електромагнитни смущения. Бронираният ZR-KYJV22 или ZR-KYJY23 е предназначен за условия на полагане, при които се изисква допълнителна механична защита, включително специфични приложения за директно погребване. Изискванията за радиуса на огъване се различават между тези конструкции.

5. Какво трябва да се потвърди за оферта за проект?

Осигурете необходимия модел, напречно сечение на проводника, количество жила, приблизителна дължина, метод на полагане и всички изисквания за екраниране, брониране, ниско дим или студоустойчивост. За експортни поръчки също трябва да бъдат потвърдени местоназначението, изискванията за макари и необходимите технически или инспекционни документи.

6. Може ли кабелът да се достави в персонализирани дължини?

да Предоставената спецификация изброява персонализируеми дължини за доставка с посочен толеранс на дължината от ±0,5%. Специален брой ядра и функционални конфигурации също могат да бъдат обсъдени според изискванията на проекта.
