Меден PVC кабел за забавяне на горенето

Продуктови модели: ZR-KVV, а именно Z(A、B、C、D)-KVV, ZR-KVVP а именно Z(A、B、C、D)-KVVP, ZR-KVV22 а именно Z(A、B、C、D)-KVV22 и др.

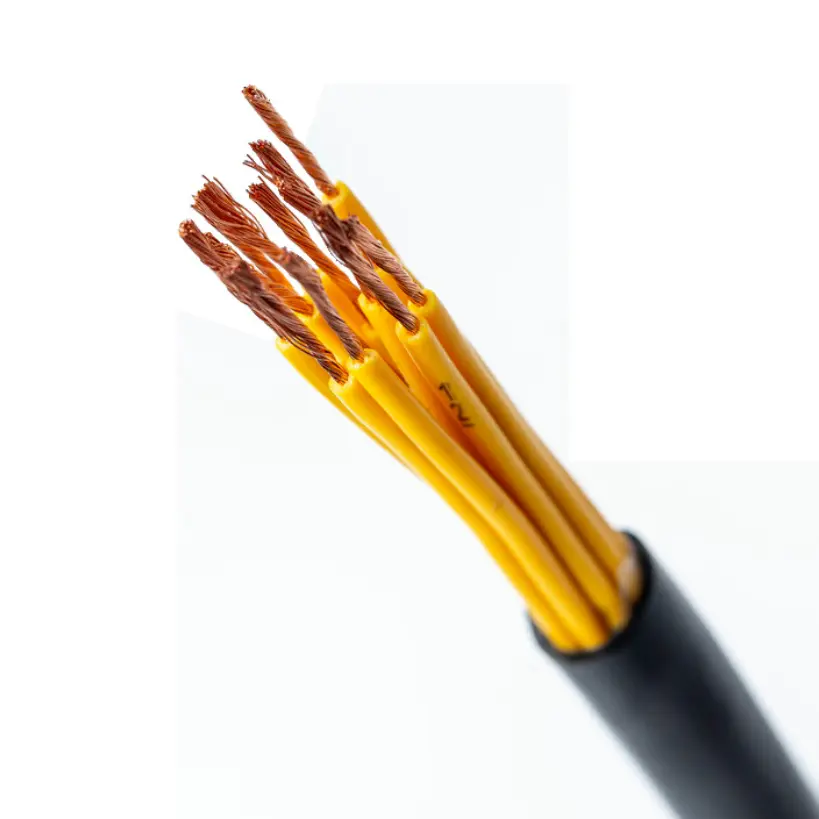

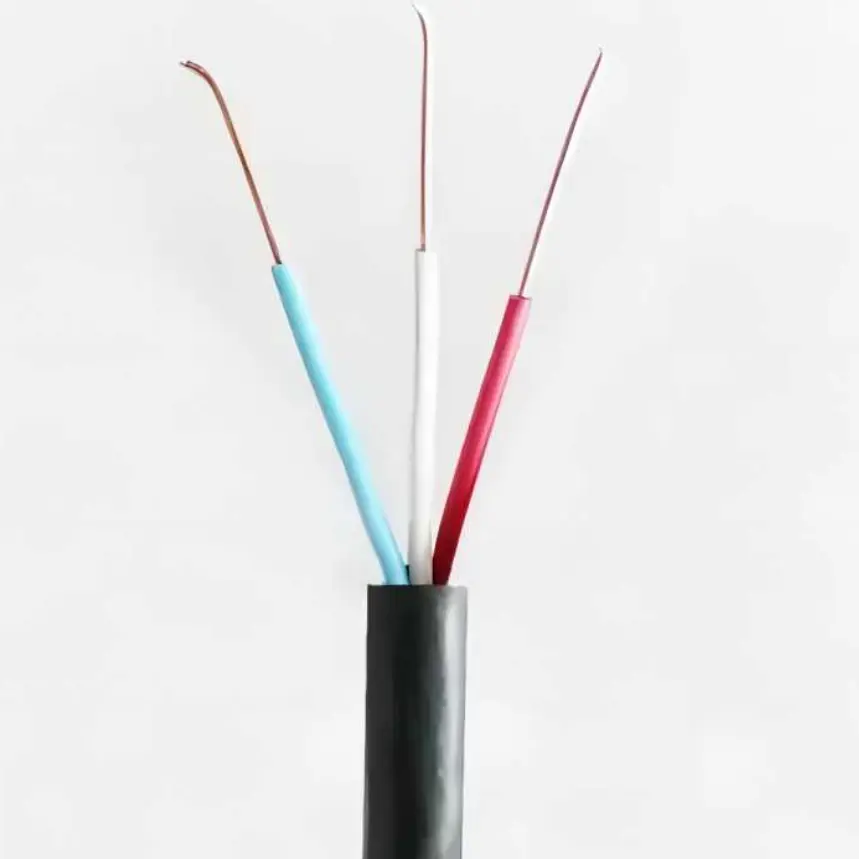

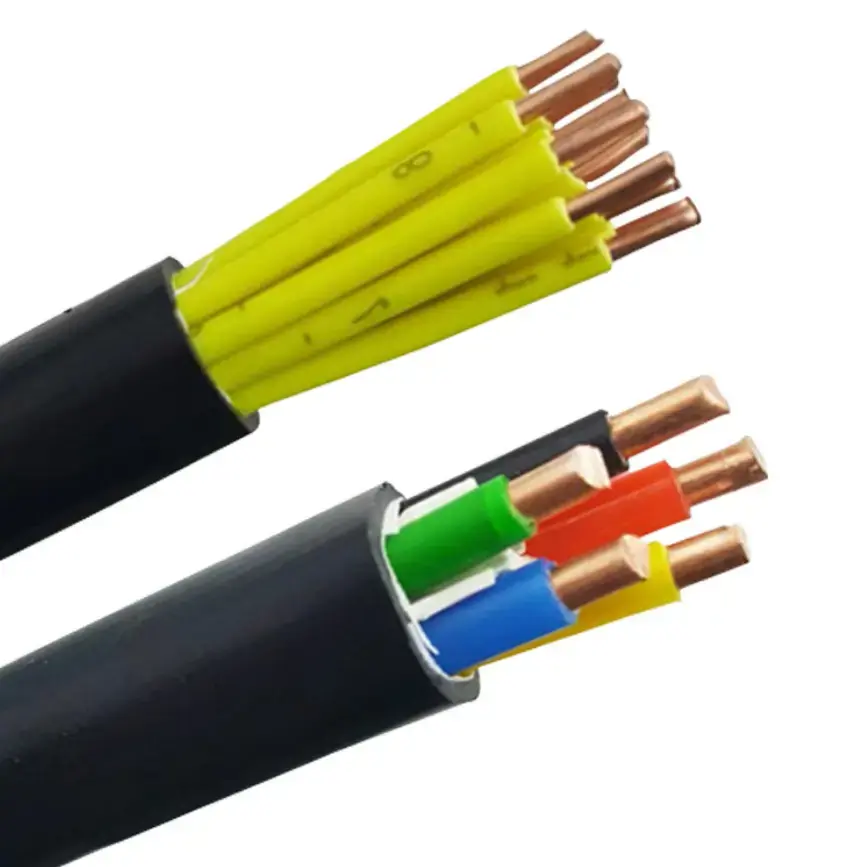

Меден PVC огнеустойчив контролен кабел е 450/750V контролен кабел, използващ безкислородни медни проводници с висока чистота, слюдена лента и огнеустойчива PVC изолация и обвивка. Предлагат се твърди конструкции от клас 1, многожилни от клас 2 и гъвкави проводници от клас 5 за различни условия на окабеляване. Кабелът е предназначен за управление, наблюдение и спомагателни вериги в промишлени съоръжения, сгради и други електрически системи с ниско напрежение, където се изискват огнезащитни и пожароустойчиви характеристики.

Конструкцията на кабела може също така да включва оплетка от медна жица или екраниране с медна лента, с количества на жилата от 2 до 61 жила. Следователно изборът може да се основава на типа проводник, напречното сечение, количеството на жилата, изискванията за екраниране, метода на инсталиране и приложимите изисквания за противопожарна ефективност на проекта.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и изпълнение

Опции на проводника за различни условия на окабеляване

Кабелът се предлага с плътни, многожилни или гъвкави медни проводници. Твърдите и многожилни конструкции могат да се използват, когато трасето на кабела е относително фиксирано, докато гъвкавите проводници са по-удобни за окабеляване на шкафове, свързване на оборудване и инсталации, изискващи по-лесно боравене с кабели. Подходящата конструкция на проводника трябва да бъде избрана според метода на монтаж и механичните изисквания.

Слюдеста лента и PVC изолация

Слюдената лента образува огнеупорния слой около проводника, докато PVC осигурява основната електрическа изолация. Външната обвивка също е изработена от огнеупорен PVC. Тази комбинация дава на кабела както определена огнеустойчива конструкция, така и характеристики за забавяне на горенето за приложимата кабелна конфигурация.

Опционално екраниране

За вериги, при които е необходимо да се вземат предвид електромагнитни смущения, като екраниращ слой може да се определи оплетка от медна жица или обвиване с медна лента. Посоченият процент на екраниращо покритие е ≥80%. Екранираната конструкция трябва да бъде избрана според типа на сигнала, заобикалящото електрическо оборудване и инсталационната среда.

Където кабелът отговаря на практическите изисквания за окабеляване

Меден PVC огнеустойчив контролен кабел може да бъде конфигуриран както за фиксирани, така и за по-гъвкави условия на контролно окабеляване. Това намалява необходимостта от избор на напълно различни конструкции на проводници, когато даден проект съдържа контролни шкафове, връзки на оборудването и фиксирани кабелни маршрути в рамките на една и съща електрическа система.

За вериги, носещи контролни и мониторингови сигнали, съпротивлението на проводника е важна спецификация, а не просто описание на материала. Техническата таблица предоставя изискванията за съпротивление на изолацията, издържано напрежение и съпротивление на проводника, които могат да се използват за техническо потвърждение преди поръчка.

Когато противопожарната защита е част от електрическия проект, огнеустойчивите и огнеустойчивите характеристики на кабела трябва да бъдат оценени заедно с маршрутизирането на кабела, методите за поддържане и изискванията на цялостната система за противопожарна защита. Производителността на кабела не трябва да се разглежда независимо от метода на инсталиране.

Сценарии за приложение

1. Противопожарни системи: Противопожарни контролни шкафове, вериги, свързани с аларми, димоотводно оборудване и системи за управление на противопожарни водни помпи.

2. Енергийни съоръжения: Електрически контролни шкафове, спомагателни вериги на генераторни комплекти и контролно или сигнално окабеляване в електроразпределителните помещения.

3. Индустриална автоматизация: Системи за управление на производствени линии, машини и технологично оборудване, където се изисква огнеупорна кабелна конструкция.

4. Сградни електрически системи: системи за управление на асансьори, централно климатично оборудване, сутеренни машинни помещения и други приложения за сградна автоматизация.

5. Общо промишлено оборудване: Оборудване за пречистване на отпадъчни води, сушилни линии, машинни инструменти и други спомагателни управляващи вериги.

Качество и техническа проверка

За техническа поръчка основните точки за проверка включват конструкция на проводника, напречно сечение на проводника, дебелина на PVC изолацията, съпротивление на изолацията, издържано напрежение, съпротивление на проводника, конфигурация на екраниране и определени изисквания за пожароустойчивост. Тези параметри предоставят по-практична основа за приемане на продукта, отколкото общите описания на качеството на кабела.

Qiancheng може да предостави приложимите продуктови спецификации и техническа документация според поръчаната кабелна конфигурация. За инженерни и експортни проекти, изискванията за протоколи от изпитвания, сертификати, записи от инспекции, опаковка и дължина на кабела трябва да бъдат потвърдени преди производството.

Ръководство за избор на спецификация

Напречно сечение на проводника

Наличното напречно сечение на проводника е от 0,5 mm² до 10 mm². Изборът трябва да се основава на функцията на веригата, електрическия товар, допустимото съпротивление на проводника и приложимите изисквания за монтаж.

Основно количество

Стандартната конфигурация обхваща от 2 до 61 ядра. Количеството на ядрото трябва да се определи от броя на управляващите, мониторинговите и спомагателните вериги, изисквани от оборудването или проекта.

Изисквания за екраниране

Когато смущенията в сигнала са проблем, може да се обмисли оплетка от медна жица или екраниране с медна лента. Необходимият метод на екраниране трябва да бъде потвърден в съответствие с електрическата среда и изискванията на системата за управление.

Пожарна ефективност

Техническата таблица определя условия на излагане на огън не по-малко от 830 ℃ за 90 минути и изисквания за забавяне на горенето съгласно GB/T 19666. Изискваните условия за изпитване и документация трябва да бъдат потвърдени спрямо действителната спецификация на проекта преди пускането на поръчката.

ЧЗВ

1. Какви стандарти са определени за този кабел?

Техническите данни се позовават на GB/T 9330 за съпротивление на DC проводник и GB/T 19666 за изброените изисквания за забавяне на горенето. Всяка допълнителна сертификация или тестова документация, изисквана за експортен проект, трябва да бъде потвърдена в съответствие с поръчаната кабелна конфигурация.

2. Какви конструкции на проводници има?

Кабелът може да бъде конфигуриран с плътни твърди проводници или многожилни гъвкави проводници. Подходящата конструкция зависи от това дали инсталацията е фиксирана, прекарана през контролен шкаф или изисква по-голяма гъвкавост по време на инсталацията.

3. Какви напречни сечения и количества на сърцевината са налични?

Изброените напречни сечения на проводниците варират от 0,5 mm² до 10 mm², с количества на жилата от 2 до 61 жила. Окончателната комбинация трябва да бъде потвърдена според дизайна на веригата и конфигурацията на кабела.

4. Може ли кабелът да бъде екраниран?

да Оплетката от медна тел или обвиването с медна лента може да бъде посочено като допълнителен екраниращ слой, с посочен процент на екраниращо покритие от ≥80%.

5. Къде обикновено се използва този меден PVC огнезащитен контролен кабел?

Използва се за управление, наблюдение и спомагателни вериги в системи за противопожарна защита, енергийни съоръжения, оборудване за промишлена автоматизация, сградни електрически системи и други индустриални приложения, където се изискват посочените характеристики за забавяне на горенето и огнеустойчивост.

6. Каква информация е необходима за оферта?

Осигурете необходимия модел, тип проводник, напречно сечение, количество жила, изискване за екраниране, дължина на кабела, среда за инсталиране и приложими изисквания за противопожарна ефективност. Всички изисквани инспекционни доклади, сертификати или експортна документация също трябва да бъдат уточнени предварително.
