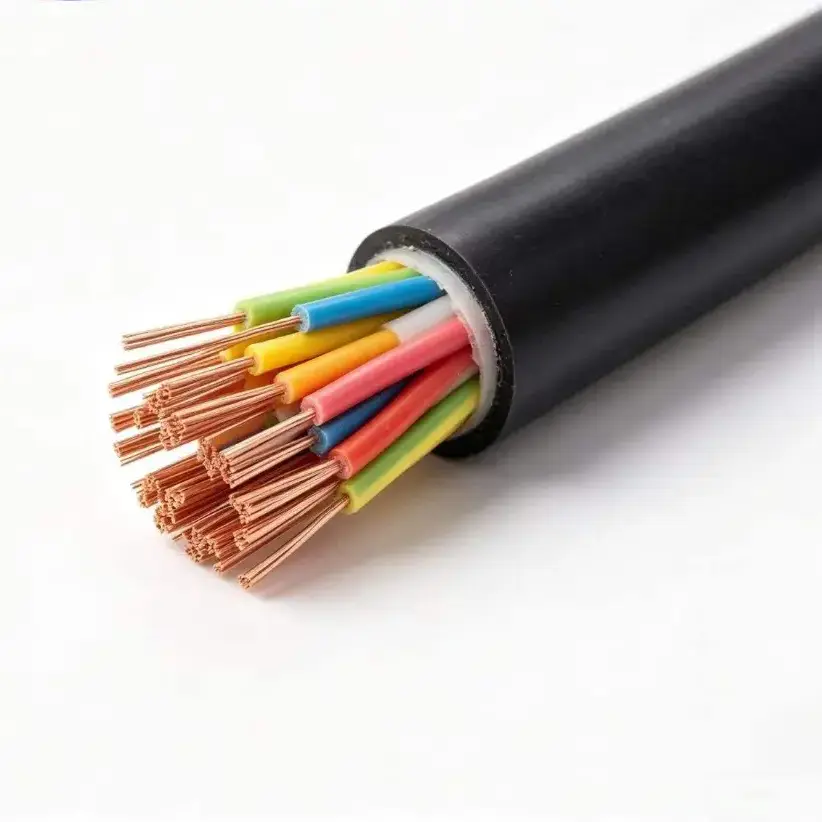

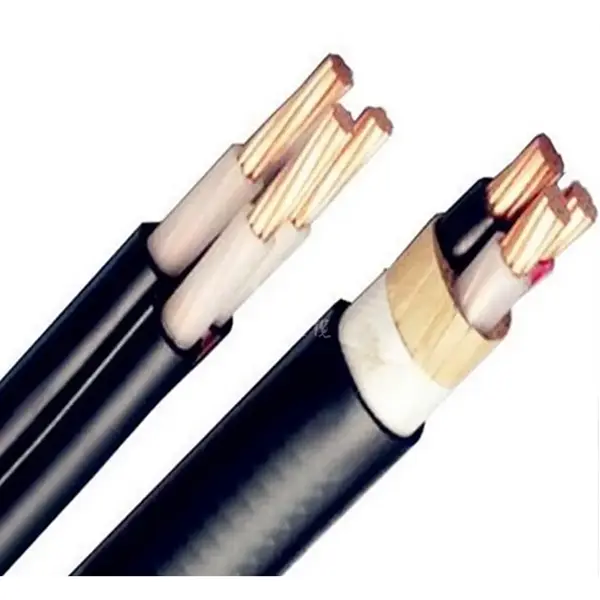

XLPE меден контролен кабел

Продуктови модели: KYJV, KYJVP, KYJV22, KYJY и др.

XLPE меден контролен кабел се използва за контролни, измервателни и сигнални вериги с ниско напрежение, където изолационната система трябва да поеме повишени работни температури. Стандартната конструкция комбинира проводници от безкислородна мед с висока чистота с изолация от XLPE и PVC външна обвивка, с небронирани, екранирани и бронирани със стоманена лента конфигурации, налични за различни условия на монтаж.

Предоставените технически данни посочват номинално напрежение от 450/750 V, максимална дългосрочна работна температура от 90 °C и стандартно напречно сечение на проводника от 0,75 до 6 mm². В зависимост от веригата и метода на полагане, кабелът може да бъде доставен с плътни или гъвкави проводници, многожилни конфигурации, екранировка, бронировка или WDZ нискодимна конструкция с нула халогени.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и електрически характеристики

1. XLPE изолация

Омреженият полиетилен образува основния изолационен слой. Предоставената спецификация дава максимална дългосрочна работна температура от 90 °C и краткосрочен толеранс на претоварване от 130 °C. Този температурен диапазон е една от основните причини да се обмисли изолация от XLPE, когато контролна инсталация може да работи над типичните условия на окабеляване с PVC изолация с общо предназначение.

2. Опции за меден проводник

Проводникът е определен като 99,99% безкислородна мед с висока чистота. KYJV използва твърд проводник от клас 1, докато KYJVR е посочен с гъвкав проводник от клас 5. Следователно конструкцията на проводника може да бъде съобразена с фиксирано окабеляване или инсталации, където се изисква допълнителна гъвкавост.

3. PVC обвивка и функционални варианти

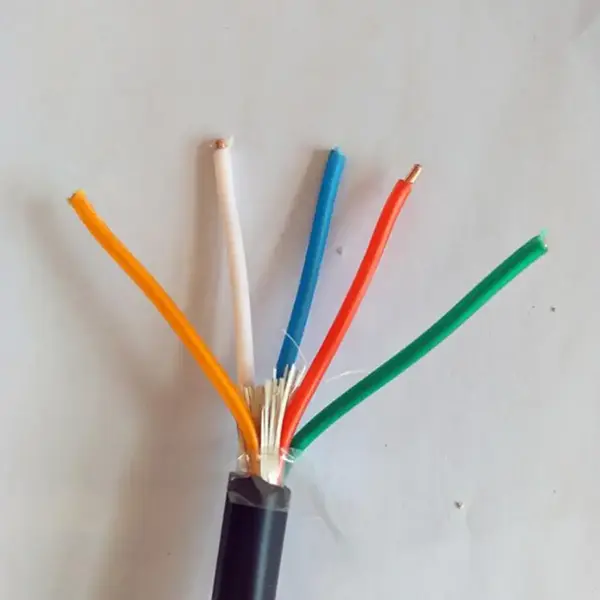

Стандартната външна обвивка е PVC, с версия WDZ с нисък дим и нулев халоген, налична като подобрена опция. Екранираният KYJVP добавя екранировка с медна оплетка, докато KYJV22 използва броня от стоманена лента за приложения, изискващи допълнителна механична защита. Тези варианти позволяват кабелната конструкция да бъде съобразена със заобикалящата инсталация, вместо да се използва една конфигурация за всеки проект.

Избор на правилната конфигурация

Количеството на сърцевината трябва да съответства на броя на управляващите, измервателните или защитните вериги, обслужвани от кабела. Стандартната гама обхваща от 2 до 61 жила, докато напречните сечения на проводниците варират от 0,75 до 6 mm². Необходимият размер на проводника трябва да се определи от натоварването на веригата, допустимия спад на напрежението и условията на инсталиране, а не да се избира единствено от броя на жилата.

Условията на монтаж определят дали е необходима допълнителна защита. Небронираният KYJV или KYJVR е предназначен за кабелни скари, вътрешни тръбопроводи и фиксирани кабелни канали. KYJVP може да се има предвид, когато електромагнитните смущения са проблем, докато KYJV22 е предназначен за определени инсталации, изискващи броня от стоманена лента и механична защита. Предоставените минимални стойности на радиуса на огъване също трябва да се вземат предвид по време на фрезоването.

Типични приложения

1. Енергетика и електрообзавеждане

Кабелът може да се използва за нисковолтово управление и сигнално окабеляване, свързано с фотоволтаично оборудване, системи за съхранение на енергия, инвертори, електрически шкафове и свързано оборудване. Изолацията от XLPE осигурява посочения дългосрочен работен температурен диапазон от 90 °C за инсталации, където температурата на околната среда или оборудването изисква това ниво на изолационни характеристики.

2. Индустриална автоматизация

Контролните шкафове за машинни инструменти, помпи, вентилатори, PLC системи и технологично оборудване може да изискват многожилни контролни кабели с различни проводници и конфигурации на инсталация. Версиите с гъвкави проводници могат да опростят маршрутизирането около клемите на оборудването и шкафовете, докато екранираните версии са налични за вериги, където трябва да се обърне внимание на електромагнитните смущения.

3. Общинска и сградна инфраструктура

Кабелната гама може да се използва в подземни комунални тунели, кабелни канали, сградни електрически системи и други фиксирани инсталации за управление с ниско напрежение. Когато кабелите са изложени на допълнително механично натоварване или изискват конструкция с директно вкопаване, бронираната конфигурация KYJV22 предоставя различна опция за монтаж.

4. Контрол и защита на електрозахранването

Вторичните вериги за ниско напрежение в подстанции, електроцентрали, разпределителни помещения и електрическо оборудване могат да използват многожилни контролни кабели за получаване на сигнал, блокировка и контрол на оборудването. Крайният модел трябва да бъде съобразен с функцията на веригата, размера на проводника, изискването за екраниране и метода на инсталиране.

5. Оборудване за износ и инженерни проекти

За експортно ориентирано електрическо оборудване и инженерни проекти спецификацията на кабела трябва да бъде потвърдена спрямо приложимите изисквания на проекта преди производството. Документацията, дължината на доставката, типът на макарата и всички необходими записи за проверка могат да бъдат посочени заедно с модела и конструкцията на кабела.

Технически проверки преди поръчка

За оферта за проект основната информация обикновено включва модел на кабела, номинално напрежение, клас на проводника, напречно сечение, количество на жилата и необходимата дължина. Ако кабелът ще бъде прекаран в близост до оборудване, което генерира електромагнитни смущения, изискването за екраниране трябва да се посочи отделно. Директното погребение или откритата инсталация също трябва да бъдат идентифицирани, така че да може да се оцени необходимостта от броня.

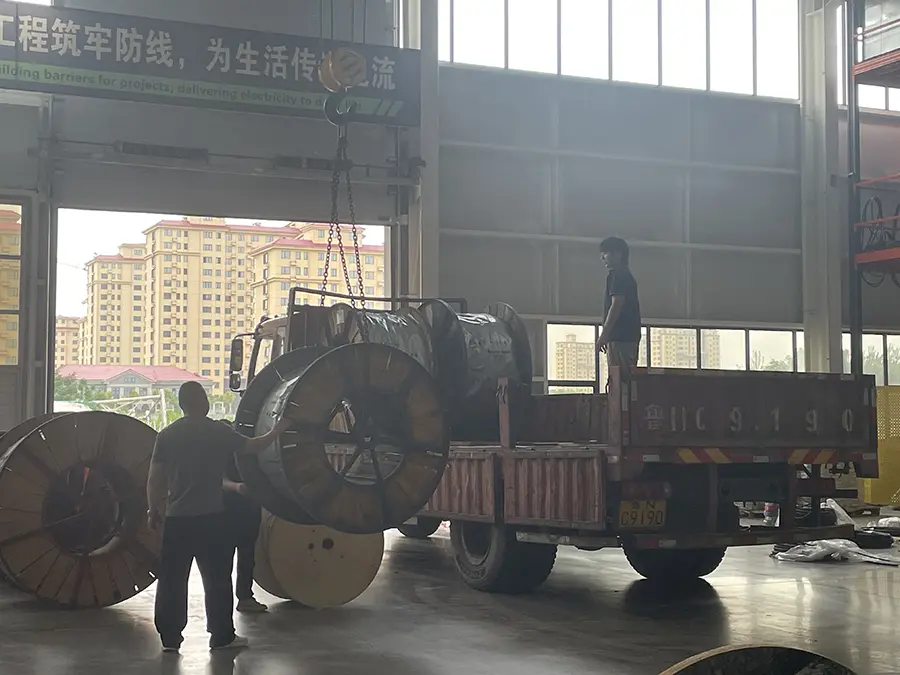

За експортни поръчки опаковката и документацията трябва да бъдат потвърдени на етапа на офертата. Предоставената спецификация изброява пластмасови макари и фумигирани дървени макари, заедно с персонализирани дължини за доставка. Специални изисквания като WDZ конструкция с нисък дим и нула халогени или студоустойчиви версии също трябва да бъдат определени преди производството.

ЧЗВ

1. Какви стандарти са определени за този кабел?

Предоставените данни за продукта посочват GB/T 9330 като национален стандарт. Ако задграничен проект изисква допълнителни стандарти, сертификати или документи за проверка, тези изисквания трябва да бъдат потвърдени в съответствие с пазара на дестинация и спецификацията на проекта.

2. Какви размери на проводниците и количествата на жилата са налични?

Стандартните напречни сечения на проводниците са 0,75, 1,0, 1,5, 2,5, 4 и 6 mm². Стандартните конфигурации на ядрото варират от 2 до 61 ядра, включително множество междинни ядра. Специални основни количества могат да бъдат произведени според изискванията на проекта.

3. Каква е работната температура на изолацията от XLPE?

Предоставените технически данни определят максимална дългосрочна работна температура от 90 °C и толерантност на краткотрайно претоварване от 130 °C. Стандартната минимална температура на полагане е ≥0 °C, докато студоустойчивата версия е посочена за директен монтаж при -30 °C.

4. Кога е необходима екранирана или бронирана версия?

Може да се има предвид екраниран KYJVP, когато електромагнитните смущения трябва да бъдат контролирани в сигналната или контролната верига. Бронираният KYJV22 е предназначен за условия на полагане, изискващи допълнителна механична защита, включително определено директно подземно погребване. Минималните изисквания за радиус на огъване са различни за небронирани, екранирани и бронирани конструкции.

5. Какви електрически тестове са посочени преди доставката?

Предоставената спецификация изброява съпротивление на изолацията от ≥1000 MΩ·km при 20 °C и тест за издържано напрежение на крайния продукт от 3000 V/5 минути без повреда. Таблицата също така определя пълна проверка преди доставка. Всяка специфична за проекта инспекция или изисквания за тестване от трета страна трябва да бъдат потвърдени преди производството.

6. Може ли дължината на доставката и конструкцията на кабела да бъдат персонализирани?

да Предоставените данни изброяват персонализирани дължини за доставка с посочен толеранс на дължината от ±0,5%. Специални количества на сърцевината, гъвкава конструкция на проводника, екраниране, брониране, WDZ конструкция с нисък дим и нула халогени и студоустойчиви версии могат да бъдат специфицирани според изискванията на проекта.
