Qiancheng, китайски производител на кабели, консумативиАлуминиева PVC изолирана кръгла телза стационарно електроразпределение с ниско напрежение и приложения за окабеляване в строителството. С алуминиев проводник, PVC изолация и защитна външна обвивка, този кабел съчетава лека конструкция с практична електрическа изолация. Разбирането на неговите спецификации, изисквания за инсталиране и работни характеристики помага на инженерите, изпълнителите и екипите за доставки да изберат правилния кабел за надеждни електрически системи.

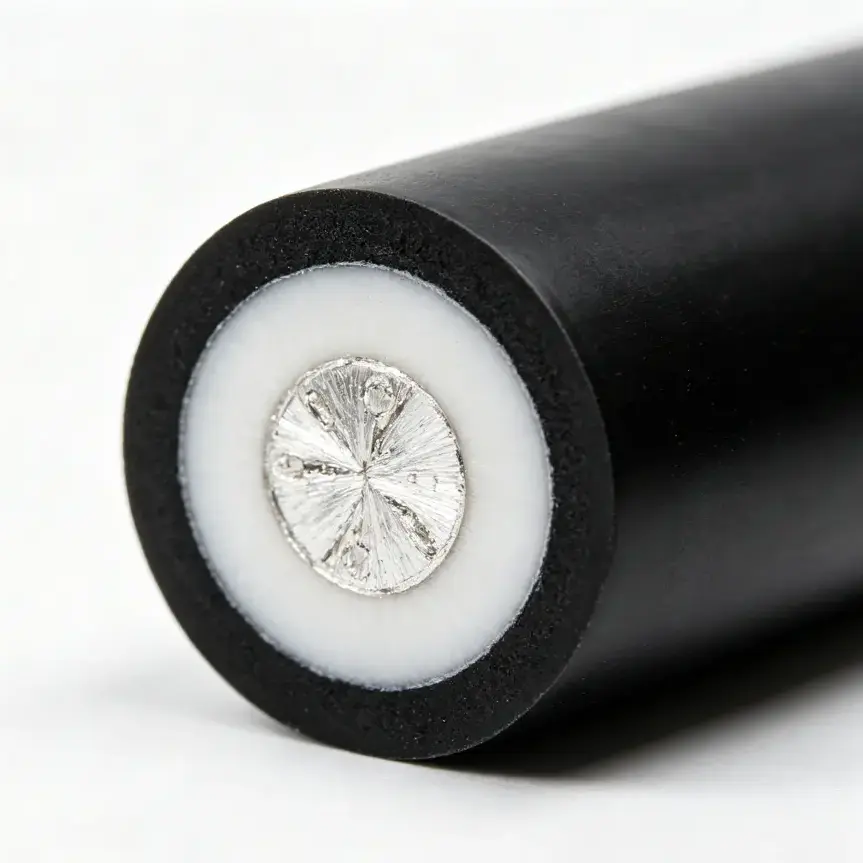

Алуминиевата PVC изолирана кръгла жица е предназначена за фиксирани електрически инсталации, където теглото на проводника, защитата на изолацията и цената на проекта са важни съображения. Моделът BLVV на Qiancheng включва едножилен алуминиев проводник с PVC изолация и външна PVC обвивка, номинален за 300/500V. Наличните напречни сечения на проводниците варират от 2,5 mm² до 70 mm² в изброените спецификации. Това ръководство обяснява конструкцията на кабела, техническите параметри, ключовите предимства, сценариите на приложение, критериите за избор и предпазните мерки за инсталиране, за да помогне на купувачите да вземат информирани решения.
Алуминиевата кръгла жица с PVC изолация е електрически кабел, който използва алуминий като проводящ материал и поливинилхлорид (PVC) като изолация. В конструкцията BLVV, предлагана от Qiancheng, PVC външна обвивка осигурява допълнителен защитен слой около изолирания проводник.
Кабелът е предназначен за стационарни електрически инсталации за ниско напрежение. Номиналното му напрежение е 300/500 V, което прави правилното приложение и спазването на местните електрически разпоредби от съществено значение, когато го определяте за даден проект.
Комбинацията от алуминий и PVC отговаря на няколко практически изисквания:
Важно е да разграничите този продукт от алуминиеви кабели с XLPE изолация, бронирани захранващи кабели и гъвкави кабели. Техните електрически характеристики, температурни граници, механични характеристики и методи на инсталиране може да се различават значително.
За конкретна информация за продукта посетете продуктовата страница на Qiancheng с алуминиев PVC изолиран кръгъл проводник.
Ефективността на кабела зависи от взаимодействието между неговия проводник, изолация и външна обвивка. Всеки компонент изпълнява различна функция и цялата структура трябва да отговаря на изискванията на предвидената инсталация.
Алуминиевият проводник пренася електрически ток през веригата. В сравнение с медта, алуминият е по-лек по обем, което може да бъде от полза при работа с дълги кабели или транспортиране на значителни количества кабел. Алуминият обаче има по-високо електрическо съпротивление от медта, така че оразмеряването на проводника трябва да отчита тока, спада на напрежението и условията на монтаж.
Основната PVC изолация обгражда проводника и осигурява електрическо разделяне. Дебелината му трябва да съответства на определения дизайн на кабела и приложимия продуктов стандарт. Повредена изолация, неподходящи работни температури или неправилен монтаж могат да компрометират електрическата безопасност.
Външната PVC обвивка добавя слой защита срещу обикновен механичен контакт и излагане на околната среда. Въпреки че PVC може да предложи полезна устойчивост на влага и абразия, действителното ниво на защита зависи от състава на материала, дизайна на кабела и работната среда. Обикновената PVC обвивка не трябва автоматично да се приема, че осигурява устойчивост на ултравиолетови лъчи, забавяне на горенето или годност за директно погребване.
Получената едножилна кръгла конструкция е предназначена за подходящи приложения с фиксирано окабеляване, а не за неограничена употреба във всяка вътрешна или външна среда.
Преди да поръчате електрически кабел, трябва да прегледате техническите данни. Следната таблица обобщава спецификациите на BLVV, публикувани от Qiancheng. Стойностите са референтни размери на продукта, а не универсални оценки за всеки алуминиев PVC кабел.
| Номинално напречно сечение | Минимален брой проводници | Дебелина на изолацията (mm) | Дебелина на обвивката (mm) | Максимален външен диаметър (mm) | Референтно тегло (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Важна забележка относно спецификацията:Публикуваната таблица идентифицира минималния брой проводящи проводници за всеки размер. Купувачите трябва да потвърдят с доставчика точната конструкция на проводника, приложимите стандарти, номиналната работна температура, токопреносимостта и всички необходими протоколи от изпитвания, преди да направят поръчка.
Например, външният диаметър и референтното тегло са полезни за оценка на пространството за трасиране на кабела, транспортните товари и количествата материали. Те не установяват поотделно дали даден кабел може безопасно да носи конкретен електрически товар.
Ниската плътност на алуминия е практическо предимство при проекти, които включват големи количества кабели. В сравнение с меден проводник с еквивалентна електрическа функция, подходящо оразмерен алуминиев проводник може да намали теглото на проводника. Окончателното сравнение на теглото на кабела трябва да използва електрически подходящи размери на проводника, вместо просто да сравнява равни площи на напречното сечение.
Изолацията и външната обвивка изпълняват допълващи се функции. Първичната изолация осигурява електрическо разделяне, докато обвивката добавя външна защита. Тази подредба може да бъде полезна при стационарни инсталации, където кабелът е монтиран в съответствие с неговите номинални условия и е защитен срещу прекомерно механично напрежение.
Посоченият диапазон от 2,5 mm² до 70 mm² дава на купувачите няколко опции за различни изисквания към веригата. По-малък проводник може да е подходящ за верига с относително ниско натоварване, докато по-голям проводник може да се обмисли за по-големи натоварвания или по-дълги кабелни маршрути. Окончателният избор трябва да се основава на инженерни изчисления и приложимите разпоредби.
Опциите за обикновен размер могат да опростят сравненията на спецификациите и планирането на материалите. За проекти, изискващи определени дължини, количества, опаковки или опции за забавящи горенето материали, купувачите трябва да потвърдят наличността и техническите изисквания с Qiancheng преди производството или изпращането.
Тези предимства са най-значими, когато кабелът е съобразен с предвиденото приложение. Никой проводников материал или изолационна структура не може да компенсира неправилно оразмеряване, лоши връзки или неподходящи условия на монтаж.
BLVV кабелът на Qiancheng е предназначен за подходящи фиксирани приложения за ниско напрежение. В зависимост от приложимите разпоредби и потвърдената продуктова спецификация потенциалните употреби включват:
Преди да определите кабела за външни инсталации, проверете дали конкретната PVC формула и дизайн на кабела са одобрени за очакваното излагане. За директно погребване, среди със силно въздействие, опасни места или приложения, изискващи конкретна класификация за противопожарна производителност, може да е необходим специално проектиран и подходящо сертифициран кабел.
Изборът на подходящ кабел изисква повече от съвпадение на номиналната площ на напречното сечение с очаквания ток. Надеждният процес на подбор взема предвид цялата електрическа верига и нейната инсталационна среда.
Проверете дали номиналната стойност 300/500 V е подходяща за веригата и приложимия електрически код. Не приемайте, че даден кабел е подходящ за различен клас на напрежение само защото физическата му конструкция изглежда подобна.
Определете очаквания ток на натоварване, дължината на веригата, температурата на околната среда, метода на инсталиране, групирането с други кабели и допустимия спад на напрежението. Електрическото съпротивление на алуминия е по-високо от това на медта, така че директната замяна размер с размер може да не е подходяща.
Идентифицирайте потенциалното излагане на влага, слънчева светлина, химикали, абразия, удар и топлина. Потвърдете дали е необходим допълнителен тръбопровод, канал, опора или механична защита.
Алуминиевите проводници изискват клеми и съединители, специално подходящи за алуминий. Потвърдете разрешения размер на проводника, клемния материал, метода на подготовка и момента на затягане. Неправилните връзки могат да причинят прекомерно съпротивление и прегряване.
Преди да потвърдите поръчка, поискайте техническия лист с данни, приложимите продуктови стандарти, тестова документация, подробности за опаковката и график за доставка. За по-големи проекти потвърдете, че доставената маркировка на кабела и партидната документация отговарят на одобрената спецификация.
Правилната инсталация е от съществено значение за постигане на надеждна електрическа работа. Дори кабел, произведен по правилната спецификация, може да стане опасен, ако е инсталиран или завършен неправилно.
Когато алуминиеви проводници се свързват с медни проводници, използвайте одобрени съединители, предназначени за специфичната комбинация от материали. Методът на свързване трябва да отговаря на съвместимостта, устойчивостта на контакта и всички изисквания за подготовка, посочени от производителя на конектора.
За проекти с високи изисквания за пожарна безопасност, потвърдете точната класификация за забавяне на горенето и подкрепящите доказателства от теста. PVC обвивката сама по себе си не доказва, че кабелът отговаря на определен стандарт за пожарна безопасност.
Публикуваното описание на продукта посочва номинално напрежение 300/500V. Винаги проверявайте маркировката и документацията на продукта спрямо изискванията на планираната верига преди инсталиране.
Алуминият предлага по-ниска плътност и може да намали теглото на проводника, което е полезно при боравене и транспортиране. Алуминият обаче има по-високо електрическо съпротивление от медта. Следователно размерът на проводника, съвместимостта на клемите и изискванията за инсталиране трябва да бъдат внимателно оценени.
Публикуваната таблица със спецификации на BLVV от Qiancheng изброява номинални напречни сечения от 2,5, 4, 6, 10, 16, 25, 35, 50 и 70 mm². Потвърдете текущата наличност и всички специални изисквания за размер или дължина директно с доставчика.
Може да е подходящо за определени външни приложения с фиксирано окабеляване, когато спецификацията на продукта и условията за монтаж го позволяват. Трябва да се оцени пряката слънчева светлина, излагането на вода, температурата и механичните повреди. Не приемайте, че всички кабели с PVC обвивка са подходящи за продължително UV излагане или директно заравяне.
Не. Огнезащитните характеристики зависят от специфичната формула на материала, дизайна на кабела и приложимия стандарт за изпитване. Ако се изисква огнеустойчивост, поискайте потвърждение на доставената версия и подкрепящата я тестова документация.
Изборът трябва да вземе предвид тока на натоварване, дължината на кабела, спада на напрежението, температурата на околната среда, метода на инсталиране, групирането на кабелите и местните електрически изисквания. Квалифициран електропроектант трябва да провери крайния размер на проводника, вместо да разчита само на номиналното напречно сечение.
Осигурете модела на кабела, номиналното напрежение, напречното сечение на проводника, необходимата дължина, общото количество, средата за инсталиране, приложимия стандарт, пазара на местоназначение, изискванията за опаковката и всички специални изисквания за ефективност. Тази информация помага на доставчика да оцени съвместимостта на спецификацията и да подготви по-точна оферта.
Алуминиевата PVC изолирана кръгла жица е практичен вариант за подходящи фиксирани инсталации за ниско напрежение, които изискват лек проводник и защитна структура от PVC изолация и обвивка. Успешната спецификация зависи от нещо повече от цена: номинално напрежение, оразмеряване на проводника, съвместимост на връзката, излагане на околната среда и документация за съответствие - всичко това влияе върху дългосрочната работа.
Qiancheng предоставя спецификации на кабели BLVV за оценка на проекта, с изброени размери на проводниците от 2,5 mm² до 70 mm². Ако снабдявате кабел за сграда, фабрика или електроразпределителен проект, прегледайте техническите си изисквания, преди да изберете крайния модел. След това посетете продуктовата страница с алуминиев PVC изолиран кръгъл проводник, за да прегледате наличната информациясвържете се с насс необходимия ви размер, напрежение, количество, условия на монтаж и дестинация за доставка. Екипът на Qiancheng може да ви помогне да обсъдите подходящи спецификации и подробности за офертата за вашия проект.
