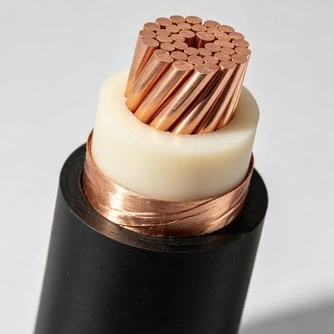

18/30kV XLPE изолиран захранващ кабел

За инженерни проекти за електроразпределение с високо напрежение Qiancheng 18/30kV XLPE изолиран захранващ кабел е предпочитаният избор. Той отговаря на изискванията за изграждане на проекти за пренос и разпределение на електроенергия от клас 30 kV.

Спецификации на продукта и таблица с технически параметри

Предимства в сравнение с подобни продукти

Водеща изолационна технология

Използва се висококачествена изолация от омрежен полиетилен от XLPE, оборудвана с производствена линия за тройна ко-екструзия и онлайн лазерно измерване на дебелината, за да се осигури еднаква дебелина на изолацията и да се предотврати генерирането на водни дървета. В сравнение с обикновените кабели, той осигурява по-ниски диелектрични загуби с проектиран експлоатационен живот на открито до 40 години.

Оптимизирана двуслойна структура на щита

Двоен щит от медна лента със степен на припокриване ≥25%. Той премина строги тестове за издръжливост на напрежение и частичен разряд, способен да се справи с големи колебания на натоварването на електрическата мрежа и да намали рисковете от неочаквана повреда и прекъсване на захранването.

Гъвкави опции за материали

Версиите с медно ядро ​​се характеризират с ниски загуби в линията, подходящи за подстанции с голямо натоварване на къси разстояния. YJLV с алуминиева сърцевина намалява собственото тегло с 30%, ефективно намалявайки общите разходи за транспорт и полагане за проекти за пренос на електроенергия на дълги разстояния.

Пълна система за проследяване на качеството

Всяка партида Qiancheng 18/30kV XLPE изолиран захранващ кабел преминава независимо тестване с архивирани тестови видеоклипове. Осигурени са проследими QR-кодове. Поддържа се произволна инспекция на място от клиента, за да се избегнат несъответствия в качеството между пробни и масово произведени стоки.

Опционална LSZH безхалогенна версия с нисък дим

Безхалогенният вариант с нисък дим произвежда малко нетоксичен дим по време на горене. Налични са пълни комплекти сертификати за изпитване на IEC както на китайски, така и на английски език за лесно преминаване на одобрението за пожарна безопасност за обществени инфраструктурни проекти.

Безопасност

Електрическа безопасност

Преди доставката се извършват строги тестове за устойчивост на високо напрежение и частичен разряд. Той работи стабилно във влажни мини и химически заводи, намалявайки рисковете от повреда от късо съединение и повреда на изолацията.

Противопожарна безопасност

Персонализираната безхалогенна версия с нисък дим се самозагасва при пожар и не отделя корозивни токсични изпарения, като осигурява евакуация на персонала при пожар и е подходяща за гъсто населени инженерни проекти.

Дългосрочна безопасност при работа

Устойчив на стареене и UV-устойчив. Той е устойчив на повреда и стареене при дълготрайно директно вкопаване или полагане на открито, което значително намалява разходите за периодична проверка и подмяна на кабели.

Сценарии за приложение

Градски подстанции, широкомащабни индустриални паркове, мини и химически бази, железопътен транзит, подземни всеобхватни комунални тунели и поддържащи електропреносни линии за нови енергийни електроцентрали.

Изисквания за монтаж и полагане

1. Температурата на околната среда на полагане не трябва да бъде по-ниска от 0 ℃. Препоръчва се предварително нагряване на кабелите преди строителството при ниски температури, за да се предотврати увреждане на изолацията от крехко напукване.

2. Спазвайте стриктно спецификациите за минимален радиус на огъване. Дръжте кабелите далеч от остри ръбове и ъгли, за да избегнете надраскване на обвивката и навлизане на вода, което може да предизвика стареене на изолацията.

3. Приемливите методи за полагане включват прокарване на кабелни скари на закрито, кабелни тунели, кабелни канали, монтаж на тръбопроводи и директно заравяне в рохкава почва. Бронираните кабели могат да издържат на леки механични външни сили.

4. Едножилните кабели за променлив ток не трябва да се прокарват само в стоманени тръбопроводи, за да се избегне нагряване от вихрови токове, което ускорява стареенето на кабела.

ЧЗВ

Q1: Дебелината на изолацията на 18/30kV XLPE изолиран захранващ кабел е относително дебел. Как се поддържа еднаква дебелина по време на производството?

О: Производствена линия с тройна ко-екструзия с онлайн лазерно измерване на дебелината се използва за наблюдение на размерите на изолацията по време на производството. Това помага да се поддържа постоянна дебелина на изолацията от XLPE и поддържа стабилни диелектрични характеристики. Посоченият проектен експлоатационен живот за външни приложения може да достигне 40 години при определени условия на работа.

Q2: Каква защитна функция осигурява двойният щит от медна лента при колебания в натоварването на електрическата мрежа?

A: Екранът от медна лента има определен процент на припокриване от ≥25%. Екраниращата система, заедно с изпитването за издръжливост на напрежение и частичен разряд, помага за контролиране на електрическото поле и поддържа ефективността на изолацията, когато енергийната система изпитва промени в работния товар.

Q3: Как трябва да се избират версиите с медна и алуминиева сърцевина за проекти за подстанции на дълги разстояния?

О: Конструкцията с медна сърцевина обикновено се разглежда, когато се изисква по-висока проводимост и предаване на голямо натоварване на по-къси разстояния. Конструкцията YJLV с алуминиева сърцевина може да се обмисли за по-дълги преносни маршрути, където по-ниското тегло на кабела е важен фактор. Окончателният избор трябва също така да вземе предвид текущия капацитет, спада на напрежението, условията на монтаж и общата дължина на кабела.

Q4: Как работи кабелът във влажни среди с високо напрежение като мини и химически заводи?

О: Съответните изпитвания за устойчивост на високо напрежение и частичен разряд се извършват в съответствие с приложимите изисквания. Изолацията от XLPE осигурява електрическата изолационна система, докато конструкцията на кабела трябва да бъде избрана според излагането на влага, температура, химически контакт и други условия на място в мини или химически съоръжения.

Q5: Какво трябва да се има предвид при дългосрочно директно вкопано и външно инсталиране?

О: Конструкцията на кабела осигурява устойчивост на стареене и UV излагане, докато бронираните версии предлагат допълнителна механична защита за условия на монтаж, при които кабелът може да бъде изложен на външни сили. За директно вкопани или външни приложения типът на обвивката, почвените условия, излагането на слънчева светлина и механичната защита трябва да бъдат прегледани преди монтажа.

Q6: Какво трябва да се има предвид при огъване на кабела по време на монтаж?

A: Определеният минимален радиус на огъване трябва да се спазва по време на монтажа. Трябва да се избягват остри ръбове, прекомерно огъване и принудително издърпване, за да се предотврати повреда на обвивката. Правилното боравене е особено важно за кабелни системи за високо напрежение, тъй като механичните повреди могат да повлияят на изолационната система и нейната дългосрочна работа.

Q7: Кога безхалогенната версия с нисък дим е предпочитана пред конвенционалния тип обвивка?

A: Безхалогенната версия с нисък дим е предназначена да ограничи дима и корозивните емисии, съдържащи халоген по време на горене. Може да се обмисли за гъсто обитаема или затворена инфраструктура, включително железопътни транзитни съоръжения и подземни тунели, където изискванията за дим и пожар са по-взискателни.

Q8: Какви предпазни мерки са необходими при инсталиране на кабела при ниски температури?

О: Препоръчителната околна температура за полагане не трябва да бъде под 0℃, освен ако приложимата процедура за инсталиране не посочва друго. Когато се изисква нискотемпературен монтаж, трябва да се спазват подходящи мерки за предварително нагряване, за да се намали рискът от чуплива повреда на изолацията. За едножилни променливотокови кабели, инсталирането в стоманени тръбопроводи също трябва да отговаря на приложимите изисквания, за да се избегне прекомерно нагряване от вихрови токове.
