Qiancheng 8.7/15kV XLPE изолиран захранващ кабел се използва в системи за разпределение на електроенергия със средно напрежение от клас 15kV, включително нови инсталации, мрежови надстройки и промишлени енергийни проекти. Продуктовата гама обхваща опции за медни и алуминиеви проводници, различни площи на напречното сечение и бронирани или небронирани конструкции. Qiancheng поддържа вътрешни записи за тестване и производство, за да подпомогне инспекцията, идентифицирането на партидите и проследимостта на продукта.
XLPE изолацията има по-ниски диелектрични загуби от конвенционалната PVC изолация и се използва широко в кабелни системи за средно напрежение. Неговата омрежена структура осигурява термичните и електрическите характеристики, необходими за непрекъсната работа при определеното ниво на напрежение. Предоставените производствени данни определят толеранс на дебелината на изолацията от ±0,05 mm, докато действителният толеранс и изискванията за изпитване трябва да бъдат проверени спрямо приложимата продуктова спецификация.

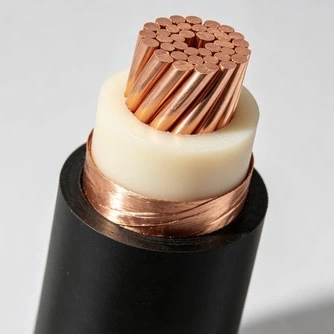

Кабелът включва двойна екранираща структура от медна лента с определен процент на припокриване от ≥25%. Металният екран е част от системата за управление на електрическото поле на кабела и осигурява определен път за тока, свързан с повреда, в съответствие с избраната конструкция. Изпитването на частичен разряд и издръжливост на напрежение може да бъде включено в проверката на готовия продукт в съответствие с приложимите технически изисквания.
Възможност за безхалогенна обвивка с нисък дим може да бъде специфицирана, когато изискванията за противопожарна ефективност на проекта изискват намалени емисии на дим и корозивни газове по време на горене. Предоставените технически данни посочват пропускливост на светлина от ≥70% за приложимите условия на изпитване. За проекти със специфични изисквания за одобрение за пожарна безопасност, необходимият стандарт, протокол от изпитване и документация трябва да бъдат потвърдени преди производството.
Конструкциите на медни и алуминиеви проводници позволяват кабелът да бъде съобразен с различни изисквания за електричество, монтаж и разходи за проекта. Медта осигурява по-висока електрическа проводимост, докато алуминият може да намали теглото на проводника и може да се има предвид, когато теглото на кабела и логистиката за инсталиране на дълги разстояния са важни. Окончателният избор трябва да вземе предвид амплитудата, спада на напрежението, дължината на кабела, условията на монтаж и изискванията за терминиране.

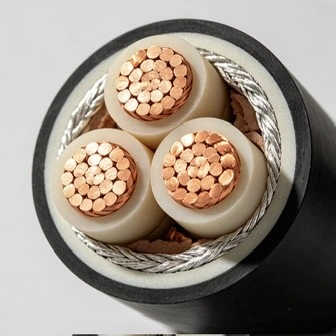

Изброените спецификации покриват широк диапазон от размери на проводници, като предоставените данни включват едножилни и трижилни конструкции. Наличността, производствената дължина и конфигурацията на проводника трябва да бъдат потвърдени съгласно изискваната спецификация. За проектни поръчки материалът на проводника, площта на напречното сечение, разположението на сърцевината, конструкцията на обвивката и дължината на кабела трябва да бъдат ясно посочени в запитването.
Кабелът може да бъде доставен в конструкции за кабелни скари, тунели, траншеи и директно вкопани приложения. При необходимост от допълнителна механична защита може да се помисли и за бронирана конструкция. Материалът на обвивката, почвените условия, излагането на ултравиолетови лъчи, влагата, химическият контакт и външните механични натоварвания трябва да бъдат прегледани заедно, вместо да избирате кабела само според номиналното напрежение.

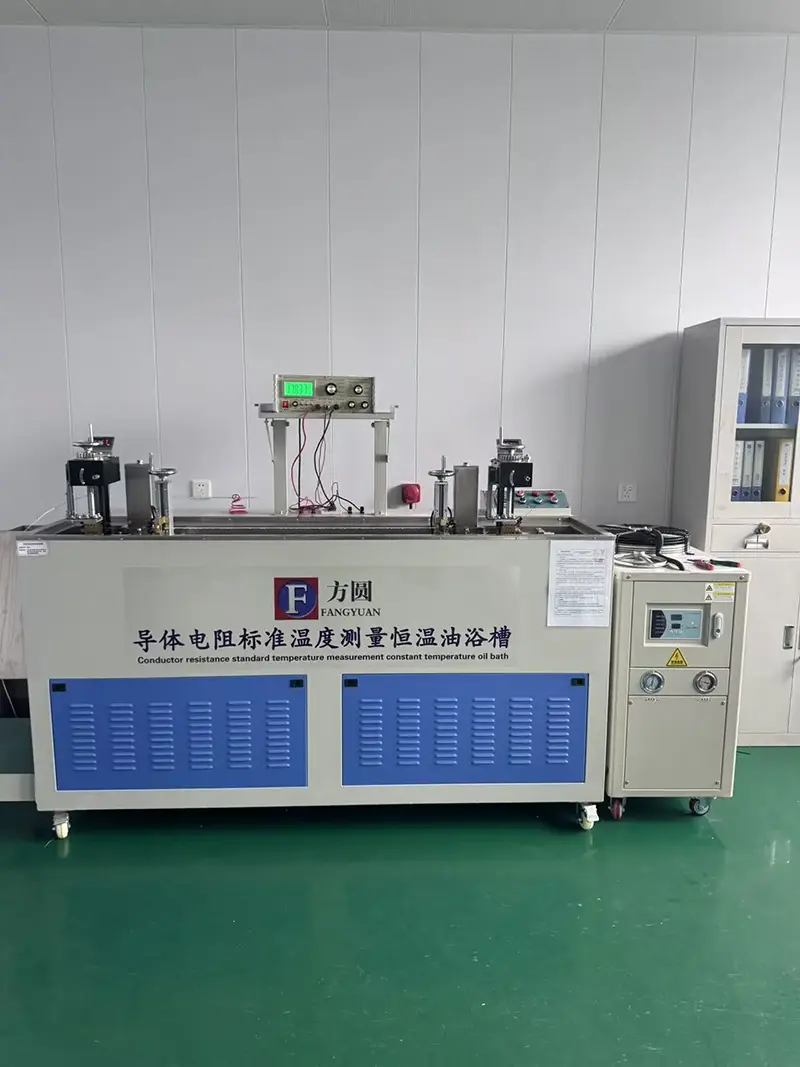

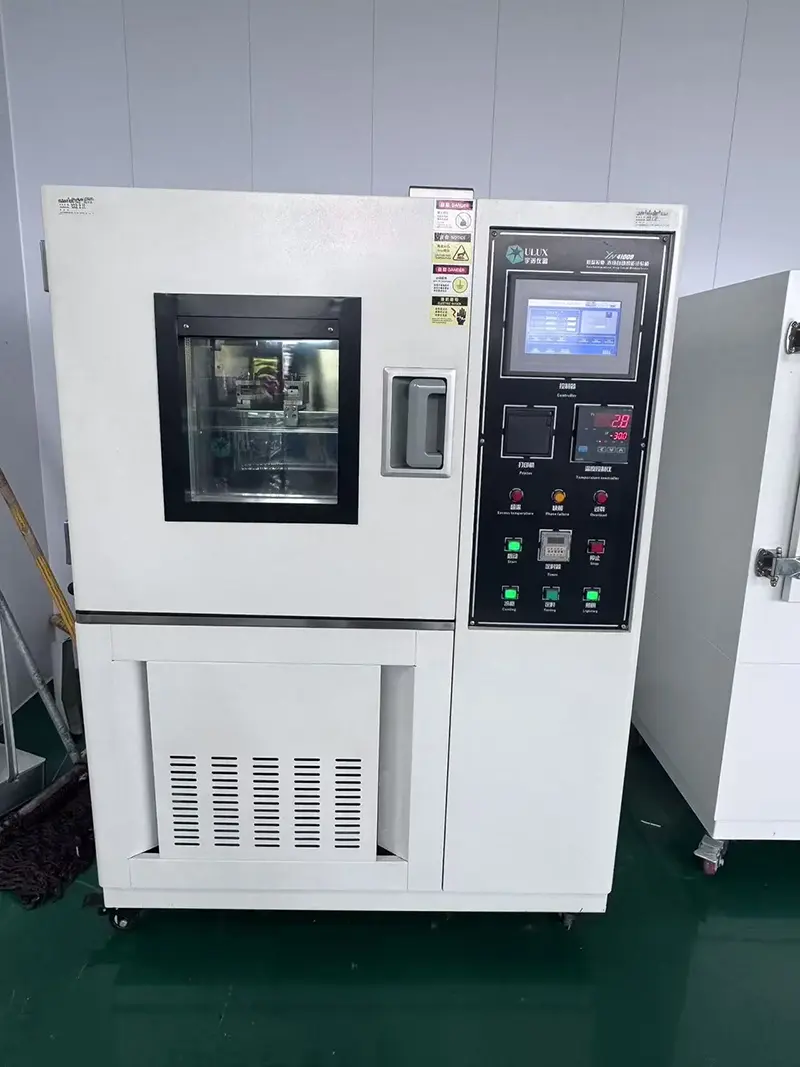

Qiancheng поддържа производствени и тестови записи за кабелни продукти, като инспекцията обхваща съответните електрически изисквания и изисквания за размерите според избраната спецификация. В зависимост от поръчката документацията за инспекция може да включва съпротивление на проводника, тестове, свързани с изолацията, резултати за устойчивост на напрежение и други специфични записи от тестове. Идентификацията на партидата поддържа проследимост между готовия кабел и неговата производствена документация.
|
Номинална площ на напречното сечение на проводника (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
DC съпротивление на Cu проводник (Ω/km) |
DC съпротивление на Al проводник (Ω/km) |
Тестово напрежение (kV/5min) |
Амплитуда на Cu във въздуха (A) |
Ампатичност на Al във въздуха (A) |
Ампатичност на Cu в директно заровена почва (A) |
Ампатичност на Al в директно заровена почва (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0,727≤0,524 |
≤1,20≤0,868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0,387≤0,268 |
≤0,641≤0,443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0,193≤0,153 |
≤0,320≤0,253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0,124≤0,0991 |
≤0,206≤0,164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0,0754≤0,0601 |
≤0,125≤0,100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0,0470≤0,0366 |
≤0,0778≤0,0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0,0176≤0,727 |
≤0,0291≤1,20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0,524≤0,387 |
≤0,868≤0,641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0,268≤0,193 |
≤0,443≤0,320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0,153≤0,124 |
≤0,253≤0,206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0,0991≤0,0754 |
≤0,164≤0,125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0,0601≤0,0470 |
≤0,100≤0,0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
Изборът на кабел за средно напрежение изисква внимание към състоянието на изолацията, контрола на електрическото поле и изискванията за електрически тест, приложими към проекта. XLPE изолацията и металната екранираща система работят заедно като част от изолационната структура на кабела. За инсталации във влажни или химически изложени зони, материалът на обвивката и устойчивостта на околната среда също трябва да бъдат проверени, вместо да се разчита само на номиналното напрежение.
За железопътни транзитни съоръжения, подземни тунели, болници и друга затворена инфраструктура, изискванията за противопожарни характеристики могат да повлияят на избора на конструкция на обвивката. Когато е посочен безхалогенен кабел с нисък дим, необходимите стандарти за изпитване на дим, пламък и емисии на газ трябва да бъдат потвърдени със спецификацията на проекта преди поръчка.
Версиите от мед и алуминий трябва да се сравняват, като се използват действителните електрически и инсталационни параметри. Важните фактори включват съпротивление на проводника, допустим ток, спад на напрежението, тегло на кабела, дължина на маршрута, метод на завършване и цена на монтажа. Стойностите на тока в техническата таблица трябва да се използват заедно с действителните условия на полагане на проекта, тъй като допустимият ток зависи от инсталацията и факторите на околната среда.
За възлагане на обществени поръчки по проекта спецификацията на пробата трябва да съответства на крайната производствена спецификация по отношение на материала на проводника, площта на напречното сечение, конфигурацията на сърцевината, изолацията, обвивката и номиналното напрежение. Записите за проверка на партиди предоставят практическа справка за проверка на готовите продукти спрямо договорените технически изисквания преди изпращане.
За задгранични проекти необходимите технически документи трябва да бъдат идентифицирани преди производството. В зависимост от изискванията на договора и местоназначението пакетът документи може да включва продуктови спецификации, протоколи от изпитвания, записи от инспекции и сертификати, изисквани от проекта или приложимите разпоредби. Може да се изготви документация на китайски и английски език, когато се изисква от поръчката.
Qiancheng 8,7/15kV XLPE изолиран захранващ кабел може да се монтира върху кабелни скари, в кабелни тунели, кабелни канали и тръбопроводи според избраната конструкция. Директно заравяне може да се има предвид, когато почвата и механичните условия са подходящи; бронираната конструкция обикновено се използва, когато е необходима допълнителна механична защита.
По време на монтажа трябва да се спазва посоченият минимален радиус на огъване и кабелът трябва да бъде защитен от остри ръбове и прекомерни дърпащи сили. Когато температурата на околната среда е под 0℃, доставените изисквания за монтаж изискват предварително загряване на кабела над 5℃ преди полагане. Едножилни променливотокови кабели не трябва да се инсталират отделно в стоманени тръбопроводи, тъй като предизвиканото нагряване от вихрови токове може да повлияе на работата на кабела.
Обичайните приложения включват разпределение на електроенергия със средно напрежение в мини, химически заводи и големи промишлени съоръжения. Окончателната конструкция трябва да бъде избрана според натоварването, пътя на монтажа, излагането на околната среда и необходимото ниво на механична защита.
Разпределителните мрежи със средно напрежение в железопътни транзитни съоръжения и подземни комунални тунели може да изискват допълнителни съображения за противопожарна ефективност. Когато спецификациите на проекта изискват материали с намален дим и материали без халогени, може да се посочи съответната конструкция на обвивката.
Кабелът може да се прилага за разпределителни и преносни вериги за средно напрежение, свързани с нови подстанции, обновяване на мрежата и регионално електроразпределение. Размерът на проводника и методът на монтаж трябва да съответстват на изчисленото натоварване и условията на трасето.
Болници, търговски комплекси и други големи сгради могат да използват кабелни системи със средно напрежение за вътрешно или входящо електроразпределение. Пожароустойчивостта, пространството за трасиране, механичната защита и достъпът за поддръжка трябва да се разглеждат заедно при определяне на конструкцията на кабела.
О: Екранът от медна лента е част от системата за управление и заземяване на електрическото поле. Предоставената спецификация дава степен на припокриване на екрана от ≥25%, докато тестове за частичен разряд и издръжливост на напрежение могат да се използват за проверка на електрическото състояние на готовия кабел в съответствие с приложимите изисквания.
A: XLPE има електрически и топлинни характеристики, които го правят широко използван в захранващи кабели за средно напрежение, включително по-ниски диелектрични загуби и устойчивост на стареене на водно дърво. Действителните характеристики на изолацията трябва да бъдат оценени заедно с конструкцията на кабела, резултатите от тестовете и условията на монтаж.
О: Може да се има предвид, когато спецификацията на проекта поставя особен акцент върху генерирането на дим, съдържанието на халогени или корозивните продукти на горене. Това е често срещано в затворена или гъсто обитаема инфраструктура. Приложимият стандарт за противопожарни характеристики и необходимата документация за изпитване трябва да бъдат потвърдени преди поръчка.
О: Може да се има предвид за тези среди, когато избраната обвивка и конструкция на кабела отговарят на действителните условия. Влагата, излагането на химикали, температурата, почвените условия и механичните натоварвания трябва да бъдат прегледани по време на избора. Наличието на изолация от XLPE само по себе си не определя дали даден кабел е подходящ за всяка индустриална среда.
A: Бронираната конструкция обикновено се разглежда, когато кабелът може да изпита допълнителни механични сили, особено при директно вкопани инсталации. За кабелни скари, тунели и защитени траншеи може да е подходяща небронирана конструкция, когато условията на монтаж осигуряват достатъчна механична защита.
О: Предоставената техническа таблица обхваща множество едножилни и трижилни конфигурации с различни размери на медни и алуминиеви проводници. Необходимият материал на проводника, площта на напречното сечение, броят на жилата и дължината на кабела трябва да бъдат потвърдени спрямо изчислението на натоварването на проекта и метода на монтаж.
О: Медта и алуминият трябва да се сравняват според капацитета за носене на ток, съпротивлението на проводника, спада на напрежението, теглото на кабела, дължината на маршрута, изискванията за терминиране и условията за инсталиране. Номиналните стойности на тока в таблицата са референтни стойности за посочените условия на монтаж и не трябва да се третират като универсални стойности за всеки проект.
О: Проверете конструкцията на кабела, изискването за броня, почвените условия, маршрута на погребване, механичната защита, радиуса на огъване и приложимата температура на монтаж. Острите предмети трябва да бъдат премахнати от трасето на кабела и инсталацията трябва да следва определените в проекта процедури за работа и тестване. За едножилни кабели за променлив ток подредбата вътре в металните тръбопроводи също трябва да бъде прегледана, за да се избегне прекомерно индуцирано нагряване.
Когато поискате оферта, посочете номиналното напрежение, материала на проводника, площта на напречното сечение, конфигурацията на сърцевината, дължината на кабела, метода на инсталиране и средата на приложение. Тази информация позволява конструкцията на кабела и техническата документация да бъдат проверени спрямо действителните изисквания на проекта.
