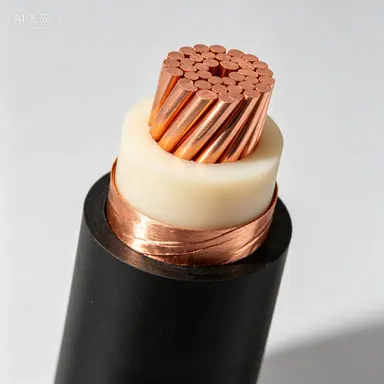

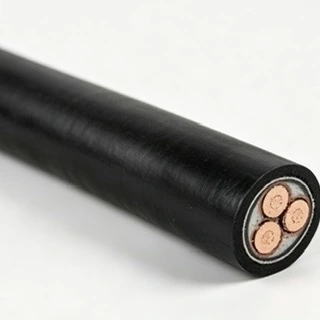

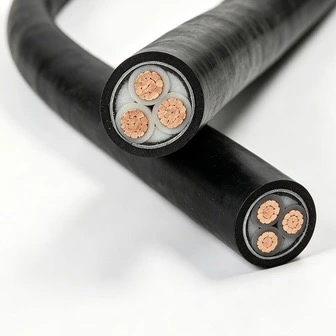

Qiancheng 26/35kV XLPE изолиран захранващ кабел е предпочитаният избор за инженерни доставки. Отличава се със стабилно качество, пълно съответствие и висока надеждност. Той се прилага широко за изграждане на ново строителство на главни електропреносни мрежи 35 kV, както и за обновяване и модернизиране на съществуващи захранващи линии.
|
Номинална площ на напречното сечение на проводника (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
DC съпротивление на Cu проводник (Ω/km) |
DC съпротивление на Al проводник (Ω/km) |
Тестово напрежение (kV/5min) |
Амплитуда на Cu във въздуха (A) |
Ампатичност на Al във въздуха (A) |
Ампатичност на Cu в директно заровена почва (A) |
Ампатичност на Al в директно заровена почва (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Радиус на огъване
Допустим радиус на огъване за едножилен кабел: 20 (d+D) ±5%
Допустим радиус на огъване за многожилен кабел: 15 (d+D) ±5%
D = Действителен външен диаметър на кабела (mm)
d = Действителен диаметър на проводника (mm)
Температура на полагане
Предварителното загряване е задължително, ако полагането се извършва под 0℃.
Разлика във височината на полагане
Няма ограничение за вертикална разлика във височината за полагане на кабели.

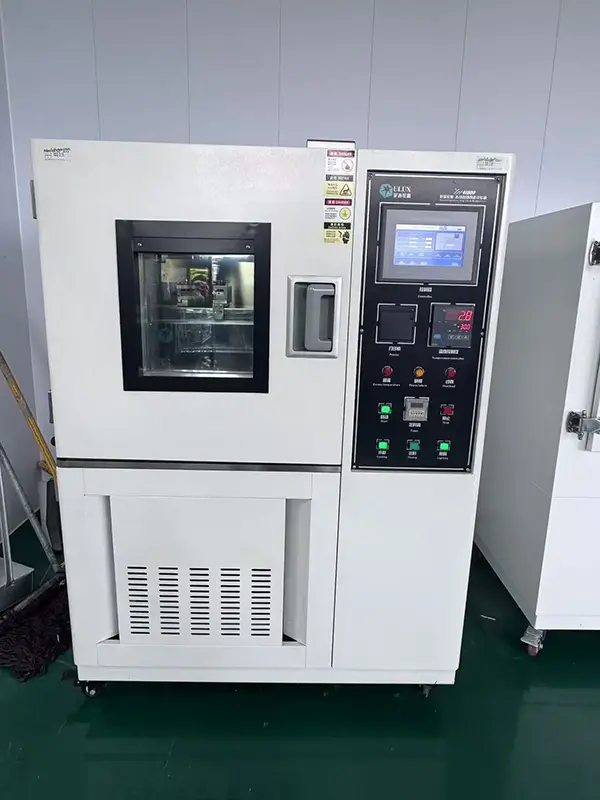

Всички захранващи кабели Qiancheng 26/35kV с XLPE изолация завършват пълни тестове преди доставка. Всички резултати от лабораторни тестове отговарят на стабилни стандарти, елиминирайки скритите рискове от повреда на изолацията и пожар на късо съединение по време на продължителна работа.
Версиите със забавяне на горенето ефективно ограничават надлъжното разпространение на пламъка. За безхалогенни типове с нисък дим, пропускливостта на светлина по време на горене надвишава 75% без токсични и корозивни халидни изпарения. Множество проекти за градски подземни тунелни тунели са преминали одобрение за противопожарен надзор наведнъж с този кабел.

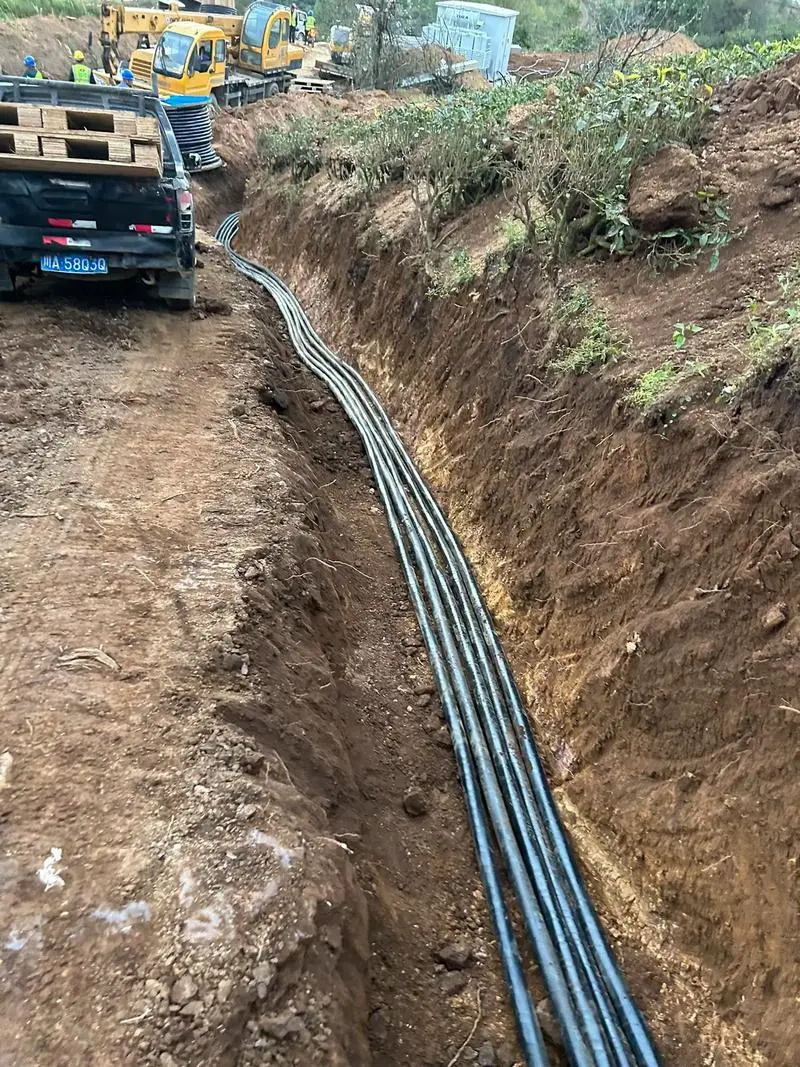

Бронираната конструкция е устойчива на смачкване и надраскване от външна сила при изкоп. Външната обвивка приема устойчив на атмосферни влияния PVC/PE материал. За монтаж на открито и директно вкопано в земята, той осигурява устойчивост срещу UV радиация и киселинно-алкална почвена корозия, намалявайки честотата на инспекции и поддръжка на място.

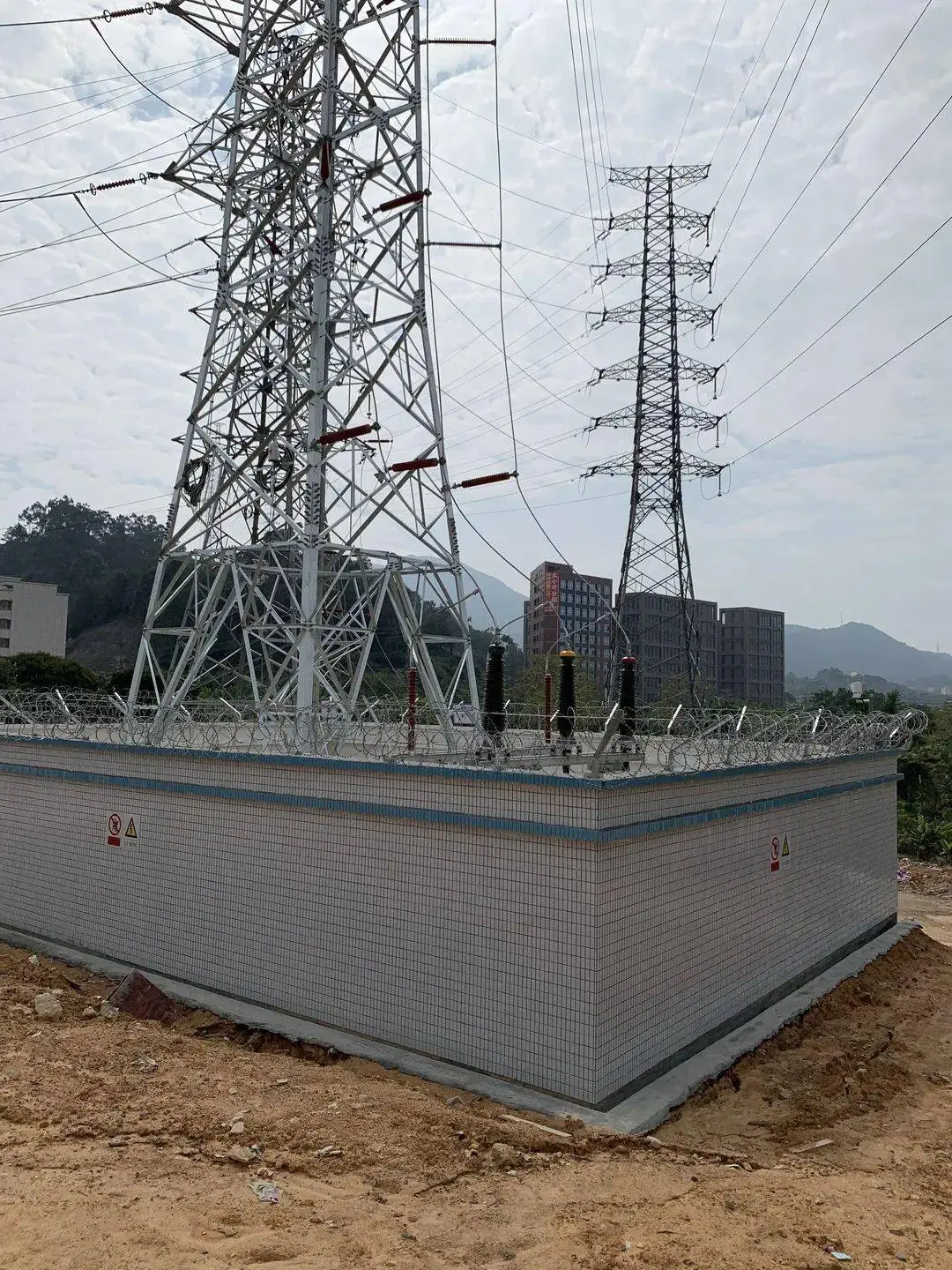

Нов енергиен сектор: Главни преносни кабели в 35 kV подстанции за вятърна енергия и фотоволтаични проекти.
Общинска електропреносна мрежа: Свързване в мрежа на градски подстанции 35 kV и модернизиране на стари високоволтови линии.
Индустриални инсталации: Високоволтови специализирани захранващи линии за големи металургични, химически и минни бази.
Общинска инфраструктура: Разпределение на електроенергия за затворени пространства като подземни всеобхватни комунални тунели, железопътен транзит и широкомащабни централни индустриални паркове.
О: Няма конкретно ограничение за разликата във височината на вертикално полагане за този кабел. Може да се има предвид за инсталации със значителни промени в надморската височина, включително шахти, склонове и планински места, при условие че избраната конструкция отговаря на изискванията на проекта.
A: Безхалогенната версия с нисък дим произвежда по-малко дим по време на горене и не отделя корозивни изпарения, съдържащи халоген. Неговата оптична видимост и ниско димни характеристики могат да бъдат изгодни в затворени зони като подземни тунели, където изискванията за пожар и дим са по-взискателни.
A: Бронираната конструкция осигурява допълнителна механична защита срещу смачкване, удар и повреда по време на изкоп. В зависимост от избрания материал на обвивката, кабелът може също така да осигури устойчивост на излагане на ултравиолетови лъчи и киселинно-алкални условия в почвата, което го прави подходящ за външни и директно вкопани инсталации, където тези условия са налице.
О: Завършените кабели се подлагат на съответните електрически тестове, определени за изискванията на продукта и проекта. Тестовите елементи могат да включват характеристики на изолация и устойчивост на напрежение, което помага да се провери електрическото състояние на кабела преди изпращане и монтаж.
О: Типичните приложения включват главни електропреносни вериги в рамките на 35 kV повишаващи подстанции за проекти за вятърна и фотоволтаична енергия. Кабелът може да се обмисли и за градски мрежи от подстанции, обновяване на високоволтови линии и специални вериги за електрозахранване за минни и химически съоръжения.
О: Не се препоръчва директно полагане, когато температурата на околната среда е под 0℃. Когато инсталацията при ниски температури е неизбежна, кабелът трябва да бъде предварително загрят в съответствие с приложимите изисквания за монтаж, за да се намали рискът от напукване или механично увреждане на изолацията и обвивката.
О: Кабелът може да се използва за разпределение на електроенергия в затворени инженерни среди като подземни комунални тунели, железопътни транзитни съоръжения и големи индустриални паркове. Подходящата кабелна конструкция трябва да бъде избрана в съответствие с противопожарните характеристики, инсталацията и изискванията за околната среда на проекта.
Адрес
Qiancheng Cable Co., Ltd., индустриален парк Hengde, окръг Gucheng, град Hengshui, провинция Хъбей, Китай
Тел
електронна поща
Търсите правилния кабел за проект или приложение? Изпратете вашите изисквания наQiancheng кабелза избор на продукт и оферта. Можете да предоставите типа кабел, номиналното напрежение, материала на проводника, напречното сечение, броя на жилата, изолацията, приложението и необходимото количество.
Независимо дали имате нужда от стандартни кабели или производство, базирано на спецификация, нашият екип може да прегледа вашите изисквания и да препоръча подходящи опции за продукти от нашата производствена гама.
