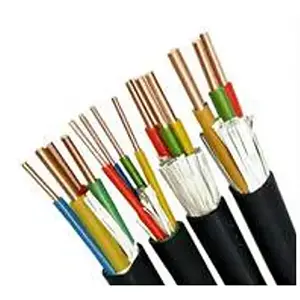

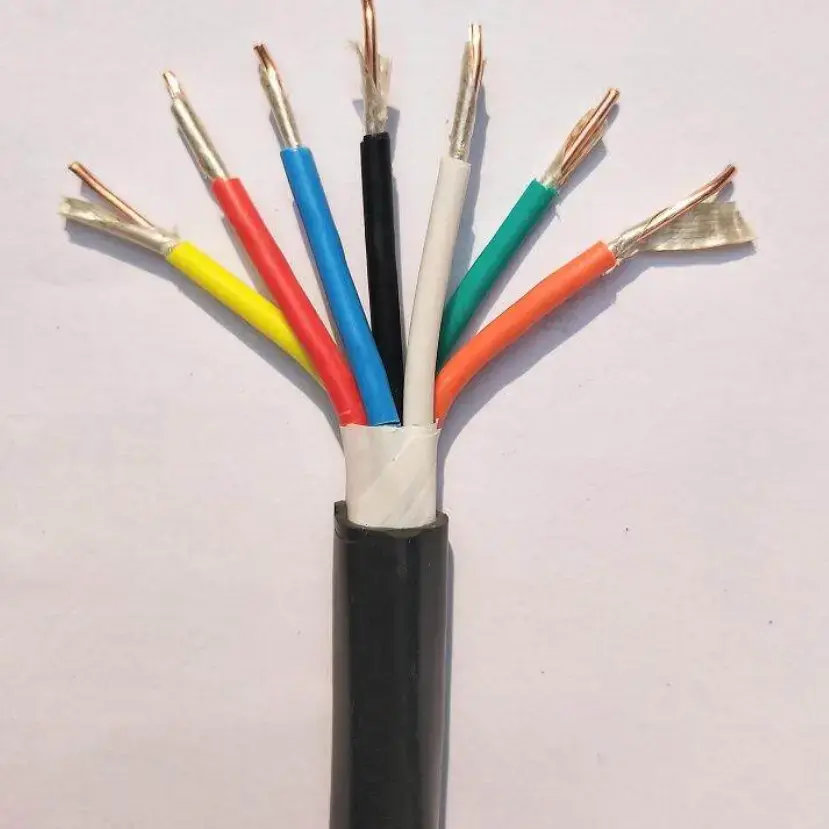

Меден PVC пожароустойчив контролен кабел

Основен модел на продукта: N-KVV(NH-KVV).

Меден PVC пожароустойчив контролен кабел съчетава меден проводник, огнеустойчив слой от слюдена лента и PVC изолация и обвивка за контролни и спомагателни вериги, които изискват конструкция на пожароустойчив кабел. Кабелът 450/750 V е предназначен за приложения, при които поддържането на непрекъснатост на веригата за определен период при излагане на огън е част от дизайна на системата. В зависимост от конструкцията на проводника, кабелът може да бъде конфигуриран с медни проводници клас 1 или клас 5.

Слюдената лента образува ключовия огнеустойчив слой около проводника, докато гъвкавите опции за проводник правят кабела по-лесен за прекарване през кабелни скари, контролни шкафове и връзки на оборудването. Изборът на спецификация трябва да вземе предвид напречното сечение на проводника, количеството на жилата, условията на монтаж и изискванията за противопожарна ефективност на цялата електрическа система.

Спецификация на продукта, размери и таблица с технически параметри

Пожароустойчива конструкция и проектиране на кабели

Пожароустойчив слой от слюдена лента

Лентата от слюда е разположена около проводника като основен огнеустойчив компонент. При излагане на огън този слой е предназначен да поддържа електрическата изолация за определените условия на изпитване и да спомага за запазване на непрекъснатостта на веригата за необходимия период. Действителната степен на пожароустойчивост трябва да бъде потвърдена спрямо приложимата продуктова спецификация и метод за изпитване за проекта.

Опции за меден проводник

Конструкцията на проводника може да бъде базирана на мед от клас 1 или клас 5 според необходимата конфигурация на кабела. Техническата таблица предоставя количество проводник, напречно сечение и стойности на съпротивление при 20 ℃ DC, което позволява електрическите параметри да бъдат проверени преди потвърждаване на спецификацията.

PVC изолация и обвивка

PVC осигурява основната изолация около проводника и допринася за цялостната механична защита на кабела. Посочената дебелина на изолацията се променя с номиналното напречно сечение, така че спецификацията на кабела трябва да бъде избрана заедно с необходимия размер на проводника и условията за монтаж.

Как кабелът пасва на противопожарни системи за управление

Меден PVC пожароустойчив контролен кабел е предназначен за вериги, където може да се наложи контрол, аларма, мониторинг или спомагателни функции да останат налични по време на пожар за определен период. Типичните вериги включват противопожарни контролни шкафове, димоотводно оборудване, противопожарни помпи и други електрически управлявани системи.

Пожароустойчивата функция трябва да се разглежда като част от цялостния дизайн на веригата. Маршрутизирането на кабела, поддържащият метод, свързаното оборудване, инсталационната среда и необходимата класификация за пожароустойчивост могат да повлияят на крайната производителност на системата.

Сценарии за приложение

1. Противопожарно инженерство: Противопожарни шкафове за свързване, пожароизвестителни системи, вентилатори за изпускане на дим и вериги за управление на противопожарни водни помпи.

2. Електрически централи: Електрически контролни шкафове, вторични контролни линии за генераторни комплекти и контролно или сигнално окабеляване в електроразпределителните помещения.

3. Металургична промишленост: Автоматични работни конзоли и контролни вериги за производствено оборудване в металургични цехове.

4. Конструкция на сградата: Сутеренни машинни помещения, централни климатични системи и системи за управление на противопожарната защита на асансьора.

5. Обща промишленост: Оборудване за пречистване на отпадъчни води, производствени линии за сушене и вериги за управление, поддържащи машинни инструменти, където се изисква огнеустойчива конструкция.

Практически съображения за избор

1. Напречно сечение на проводника

Необходимото напречно сечение трябва да се определи от електрическия товар, функцията на веригата, допустимото съпротивление на проводника и приложимите изисквания за монтаж. Наличните данни обхващат номинални напречни сечения от 0,5 mm² до 6 mm².

2. Основно количество

Количеството на ядрото трябва да съответства на броя на вериги за управление, аларма, мониторинг и спомагателни вериги, които трябва да се носят. Таблицата изброява препоръчителните конфигурации на ядрата до 61 ядра, с персонализирани количества ядра, налични според предоставената спецификация.

3. Гъвкавост и инсталационен път

Когато кабелите трябва да преминават през контролни шкафове, скари или връзки на оборудване, конструкцията на проводника и допустимите условия на огъване трябва да се разглеждат заедно. Необходимият радиус на огъване трябва да бъде потвърден от приложимата спецификация на кабела, а не да се приема само от вида на проводника.

4. Изисквания за пожароустойчивост

Огнеустойчивите кабели трябва да бъдат избрани в съответствие с необходимата продължителност на теста, условията на излагане на огън и системния стандарт. Кабелът не трябва да се определя само с термина „пожароустойчив”; изискваната класификация на ефективността и подкрепящата тестова документация също трябва да бъдат потвърдени.

Качество и техническа проверка

За снабдяване на проекти основните точки за проверка включват материал и конструкция на проводника, номинално напречно сечение, съпротивление на проводника, конфигурация на слюдена лента, дебелина на PVC изолацията и размери на готовия кабел. Тези измерими характеристики осигуряват практическа основа за сравняване на доставения кабел с договорената техническа спецификация.

За експортни или инженерни поръчки Qiancheng може да координира необходимата продуктова документация според спецификацията на кабела и изискванията на проекта. Ако се изисква конкретен протокол от изпитване на пожароустойчивост, сертификат или документ за проверка, той трябва да бъде идентифициран преди потвърждението на поръчката, така че приложимата документация да може да бъде проверена спрямо действителната кабелна конфигурация.

ЧЗВ

Какво е номиналното напрежение на този меден PVC пожароустойчив контролен кабел?

Номиналното напрежение е 450/750V. Предназначен е за управление, наблюдение и спомагателни вериги, където се изисква определената пожароустойчива конструкция.

Какъв материал осигурява огнеустойчивата функция?

Слюдената лента се използва като огнеупорен слой около проводника. Неговата функция е да спомага за поддържането на електрическата изолация и непрекъснатостта на веригата при определените условия на пожароустойчивост.

Какви размери на проводниците са обхванати от таблицата със спецификациите?

Таблицата обхваща номинални напречни сечения от 0,5 mm² до 6 mm², със съответните конфигурации на проводника, дебелина на PVC изолацията и стойности на съпротивление на проводника при 20 ℃ DC.

Колко ядра могат да бъдат конфигурирани?

Изброените препоръчителни номера на сърцевините са 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 и 61. Количествата на сърцевините по поръчка могат да бъдат обсъдени според спецификацията на проекта.

Къде може да се използва този меден PVC пожароустойчив контролен кабел?

Може да се прилага в системи за противопожарна защита, вериги за управление на електроцентрали, металургично оборудване, строителни механични и електрически системи, оборудване за пречистване на отпадъчни води и други промишлени приложения за управление, където се изисква пожароустойчива кабелна конструкция.

Каква информация трябва да бъде предоставена за оферта за проект?

За потвърждение на спецификацията е полезно да предоставите необходимия модел, напречно сечение на проводника, количество на жилата, дължина на кабела, инсталационна среда, изисквания за огнеустойчивост и всички необходими технически документи или записи от инспекции.
