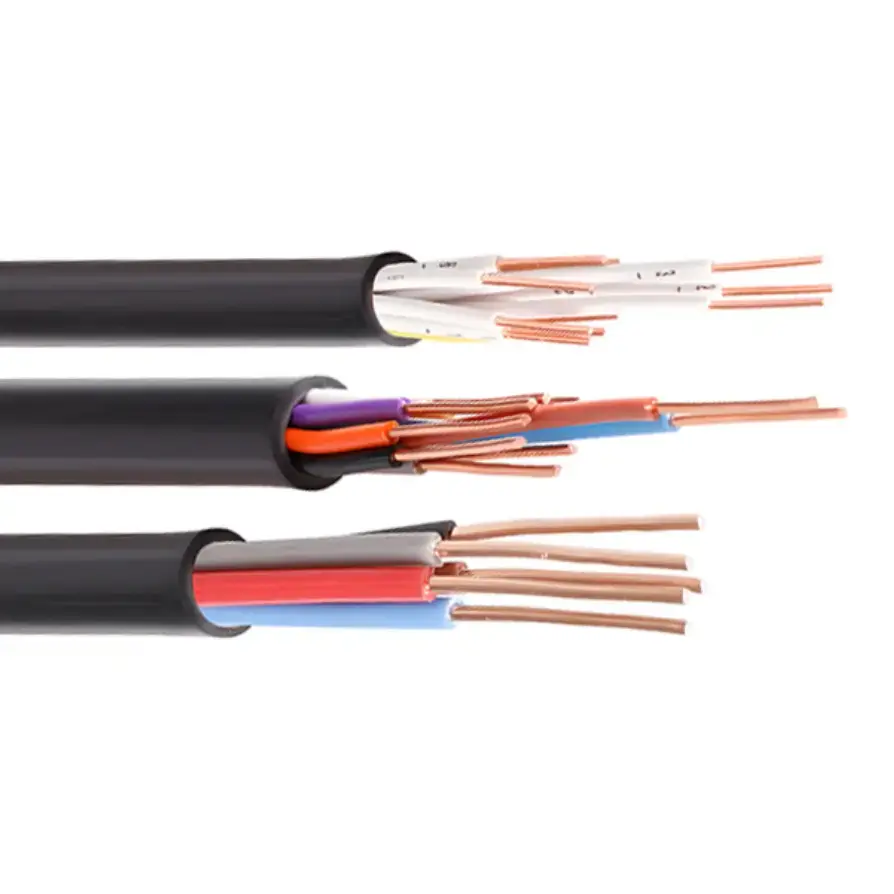

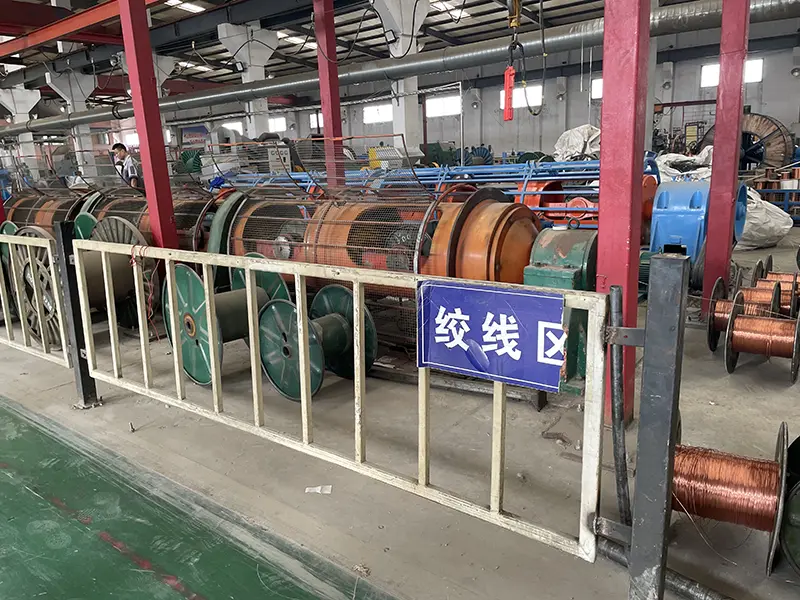

Меден PVC контролен кабел

Основен модел на продукта: KVV

Меден PVC контролен кабел съчетава проводник от безкислородна мед с висока чистота с PVC изолация и защитна обвивка за контролни, контролни и спомагателни вериги за ниско напрежение. Конструкцията KVV е предназначена за фиксирано окабеляване, където множество контролни сигнали или електрически функции трябва да бъдат прекарани през един и същ кабел. Размерът на проводника, количеството на сърцевината, екранирането и бронирането могат да бъдат избрани според конфигурацията на оборудването и средата на инсталиране.

За промишлена автоматизация, електрическо оборудване и системи за управление на сгради, този кабел осигурява практична опция за многожилно окабеляване за свързване на контролни шкафове, полеви устройства, двигатели, сензори и други спомагателни вериги. Приложимата спецификация трябва да бъде потвърдена от напрежението на веригата, напречното сечение на проводника, броя на жилата, метода на полагане и условията на околната среда, а не само от броя на жилата.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и електрически характеристики

Меден проводник за управляващи и спомагателни вериги

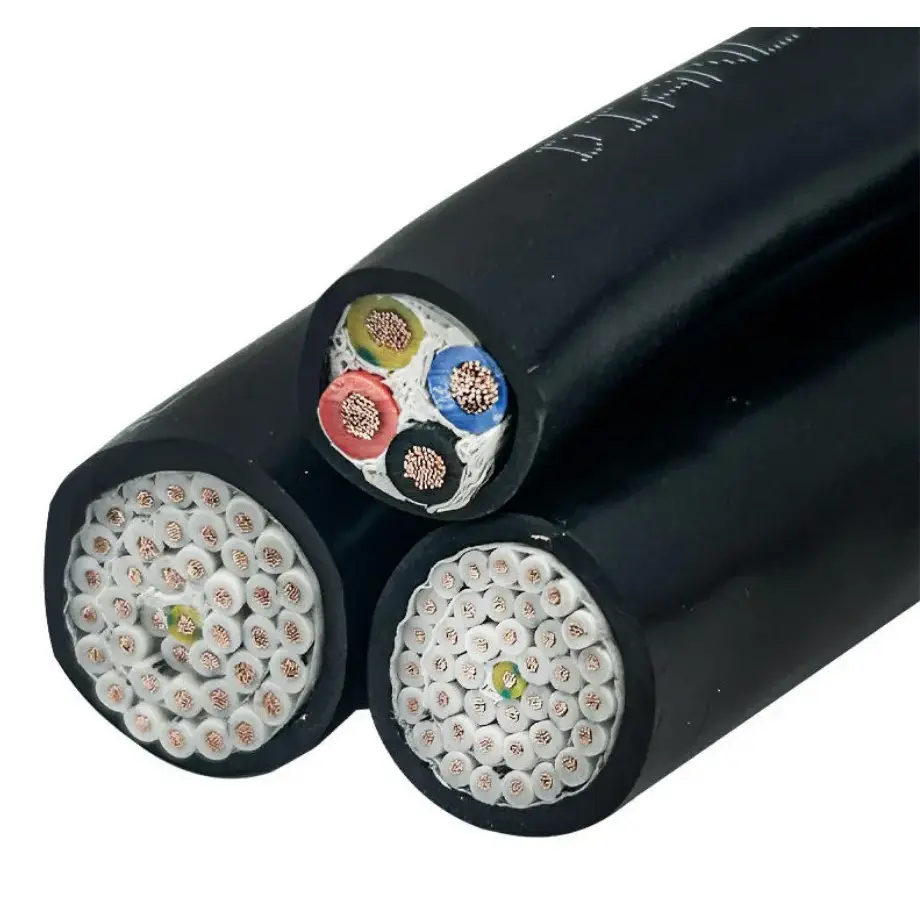

Проводникът е определен като безкислородна мед с висока чистота, с възможности за напречно сечение от 0,5 до 10 mm². За приложения за управление размерът на проводника трябва да съответства на свързания товар, управляващото напрежение, допустимия спад на напрежението и монтажното разстояние. Наличната гама от 2 до 61 ядра също позволява един кабел да побере множество вериги за управление или наблюдение.

PVC изолация и обвивка

PVC осигурява основната електрическа изолация и външна защита за стандартната KVV конструкция. Посочената максимална дългосрочна работна температура е 70 ℃, докато таблицата определя околна температура при полагане от най-малко 0 ℃. Условията на инсталиране извън тези граници изискват потвърждение на приложимата конструкция на кабела и класа на материала, а не просто промяна на метода на инсталиране.

Опции за екраниране и брониране

Контролните вериги, инсталирани близо до оборудване с променлива честота, двигатели или други електрически източници, може да изискват допълнително екраниране. Конфигурациите KVVP и KVVRP могат да използват плетено екраниране с определената степен на покритие, докато KVVP2 използва обвиване с медна лента. Когато механичната защита е приоритет, конструкцията KVV22 добавя двойна броня от стоманена лента. Тези конфигурации трябва да бъдат избрани според източника на смущения, механичното излагане и пътя на полагане.

Условия за инсталиране, които влияят върху избора на кабел

Методът на инсталиране има пряка връзка с кабелната конструкция, необходима за даден проект. Небронираните кабели, изброени в таблицата със спецификации, имат минимален радиус на огъване от 6 пъти външния диаметър на кабела, докато бронираните или екранираните с медна лента конструкции изискват най-малко 12 пъти външния диаметър. Поддържането на посочения радиус на огъване помага за предотвратяване на прекомерно механично напрежение върху изолацията и структурата на кабела по време на монтажа.

За директно заравяне посочената минимална дълбочина е 0,7 м, с допълнителна защита срещу външни механични повреди. Когато няколко кабела са инсталирани паралелно, трябва да се поддържа достатъчно пространство за разсейване на топлината. Тези подробности са особено подходящи, когато една и съща спецификация на кабела за управление се използва в различни зони на инсталиране.

Сценарии за приложение

Индустриална автоматизация: Меден PVC контролен кабел може да се използва за контролни шкафове на PLC, оборудване на производствена линия, вериги за управление на машини и спомагателно сигнално окабеляване, където трябва да се свържат множество функции за управление с ниско напрежение.

Механично и електрическо оборудване: Прилага се към вериги за управление и обратна връзка, свързани с помпи, вентилатори, компресори, машинни инструменти, хладилно оборудване и други електрически машини.

Сградни и общински системи: Използва се в сградна автоматизация, управление на асансьори, противопожарно оборудване, управление на улично осветление и водоснабдителни или дренажни системи, където спецификацията на кабела съответства на изискванията на приложимата верига.

Ново енергийно оборудване: Може да се използва за спомагателни вериги за контрол и наблюдение около фотоволтаично оборудване, системи за съхранение на енергия и инфраструктура за зареждане, когато напрежението, температурата и условията на монтаж попадат в приложимата спецификация.

Транспортиране и складиране: Прилага се към контролни вериги за транспортни системи, складово оборудване и други електрически управлявани логистични системи. Могат да се имат предвид екранирани или бронирани конструкции, когато смущенията или механичното излагане изискват допълнителна защита.

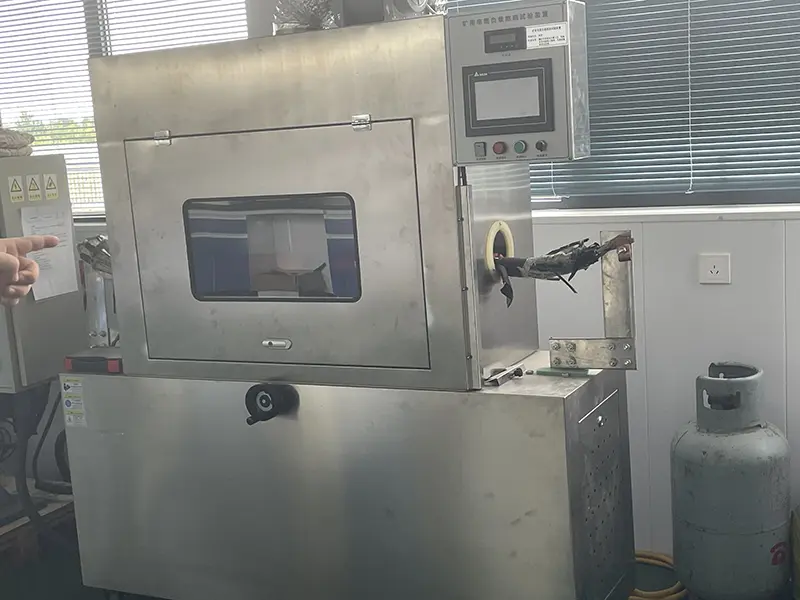

Проверка на качеството и спецификациите

За техническа поръчка или спецификация на проект медният PVC контролен кабел трябва да се проверява спрямо измерими параметри, вместо да се разчита само на общи описания на продукта. Съответните елементи включват материал на проводника, площ на напречното сечение, количество на сърцевината, съпротивление на изолацията, устойчивост на напрежение, радиус на огъване и избраната екранираща или армираща структура.

Предоставената спецификация идентифицира GB/T 9330-2020 като референтен стандарт и предоставя номинално напрежение, съпротивление, изолация и изисквания за монтаж. За експортни проекти изискваният IEC стандарт, тестовата документация и изискванията на дестинационния пазар трябва да бъдат потвърдени отделно преди производството. Когато е необходима екранирана, бронирана или пожароустойчива конструкция, точният модел също трябва да бъде посочен в спецификацията за покупка.

Как да изберете подходящата спецификация

Започнете с електрическата функция на веригата и определете дали кабелът носи сигнали за управление, наблюдение, обратна връзка или спомагателни сигнали. След това потвърдете необходимото напречно сечение на проводника и количеството на жилата. За проекти с електрически смущения помислете за екранирана конструкция; за открити маршрути, където механичната защита е важна, бронираната версия може да е по-подходяща.

За по-големи системи за управление резервирането на допълнителни ядра може да осигури капацитет за бъдещи промени на веригата. Таблицата изброява предложение за 10%-20% резервна сърцевина, докато изборът на напречно сечение трябва да се провери спрямо действителния товар, дължина на веригата, спад на напрежението и условия на монтаж. Не трябва да се избира по-голям проводник само защото проектът има по-голям брой контролни точки.

ЧЗВ

1. Какъв стандарт се използва за този кабел?

Спецификацията, предоставена за референции на продукта GB/T 9330-2020 за контролни кабели с пластмасова изолация. За експортни поръчки изискванията на IEC и пазарните стандарти на местоназначението трябва да бъдат потвърдени в съответствие с действителното приложение и конструкцията на кабела.

2. Какви количества сърцевини и размери на проводниците са налични?

Посочената гама обхваща от 2 до 61 жила и напречно сечение на проводника от 0,5 до 10 mm². Общите количества на жилата включват 4, 7, 10, 14, 19, 24 и 37 жила, докато 0,75, 1,0, 1,5 и 2,5 mm² са посочени като обичайни напречни сечения.

3. Налична ли е екранирана версия за приложения с електрически смущения?

да Конструкциите KVVP и KVVRP могат да бъдат специфицирани с плетен екран при посочената степен на покритие от най-малко 80%. KVVP2 използва обвиване с медна лента. Подходящата екранираща структура зависи от източника на смущения и средата на инсталиране.

4. Какви са изискванията за работна температура и температура на полагане?

Предоставените технически данни изброяват максимална дългосрочна допустима работна температура от 70 ℃ и конвенционална околна температура от най-малко 0 ℃. Ако се изисква монтаж под 0℃, предварителното загряване на кабела е посочено в таблицата. Специалните нискотемпературни конструкции трябва да бъдат потвърдени отделно за по-студени среди.

5. Може ли кабелът да се използва за директно погребване?

Предоставената спецификация изброява минимална дълбочина на директно вкопаване от 0,7 m и изисква защита срещу външни механични повреди. Действителната конструкция на кабела трябва да бъде проверена спрямо почвените условия, механичното излагане, влагата и изискванията за монтаж на проекта преди директно заравяне.

6. Каква информация трябва да бъде предоставена при искане на оферта?

За точна проверка на спецификацията, осигурете необходимото количество жила, напречно сечение на проводника, номинално напрежение, дължина на кабела, метод на полагане и среда за инсталиране. Ако е необходимо екраниране, обвиване с медна лента, брониране със стоманена лента или огнеустойчива конструкция, включете съответното изискване, така че моделът на кабела и техническата документация да могат да бъдат правилно съчетани.
