Кабел за контрол на висока температура

Основни модели: KGG, KFF и др. Изолационен материал: силиконова гума или флуоропласт.

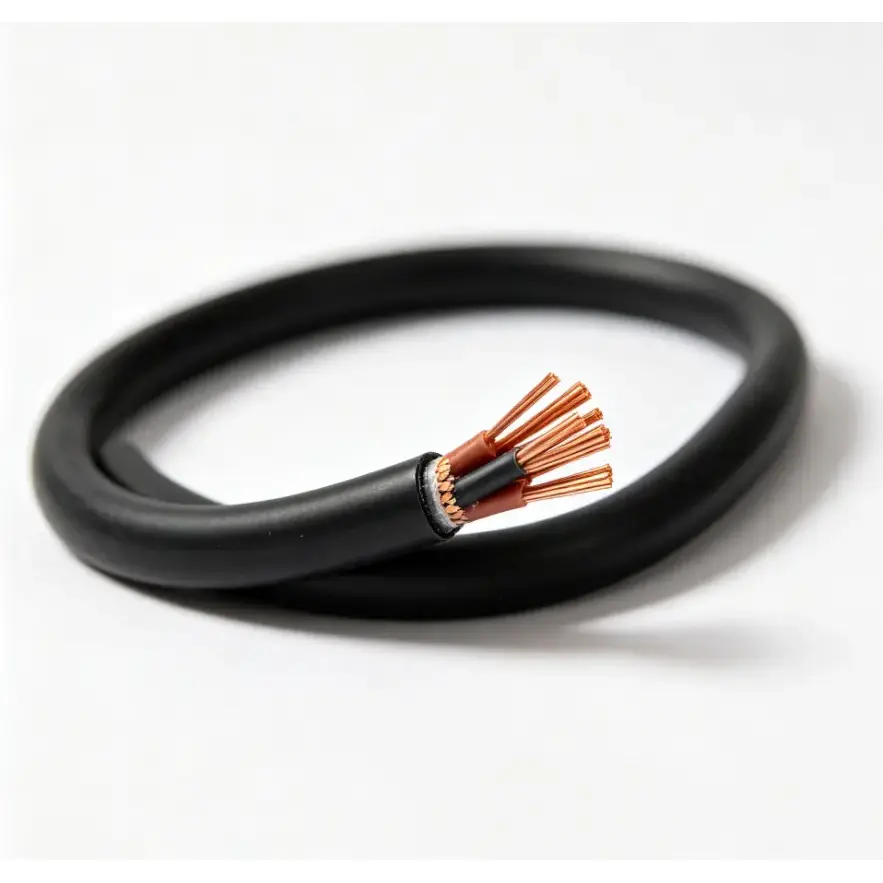

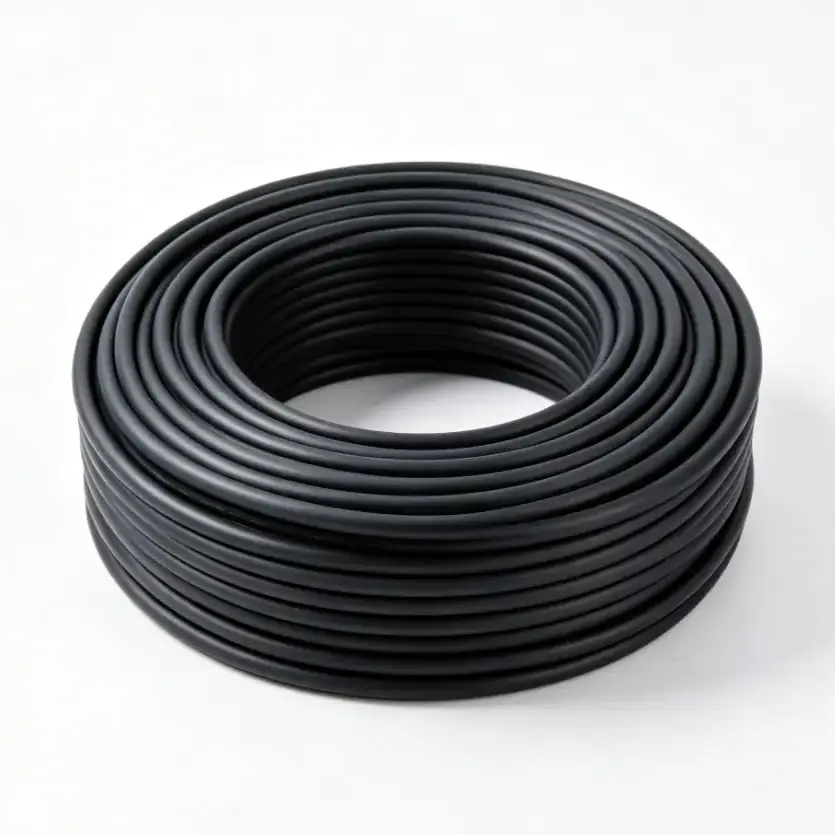

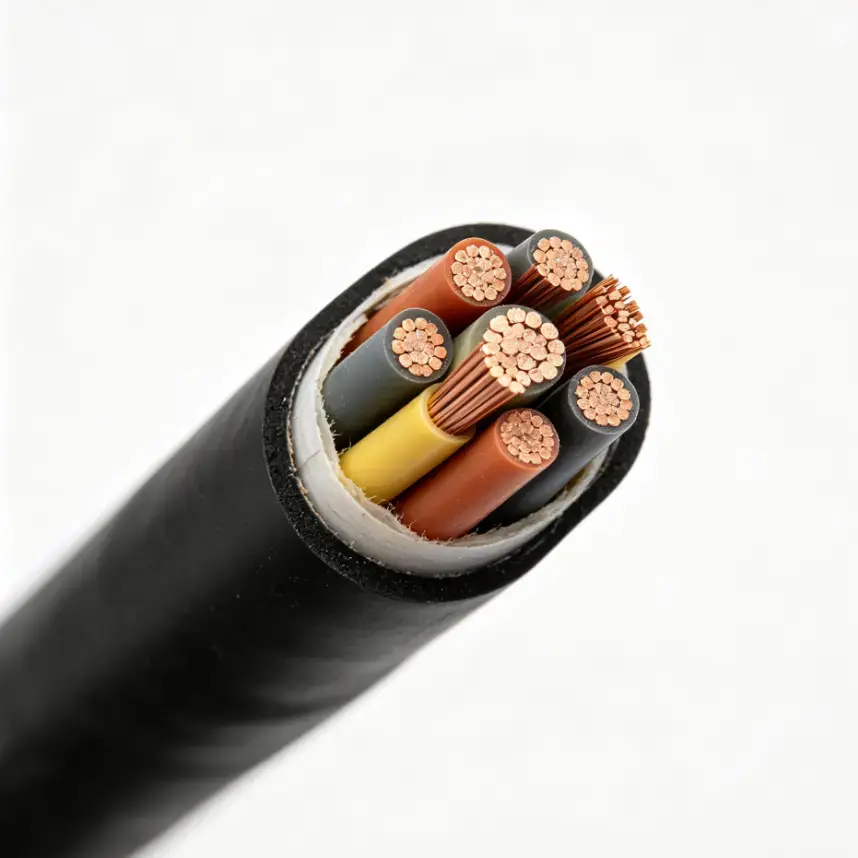

Кабелът за управление на висока температура е кабел със специално предназначение за предаване на сигнали за управление и наблюдение в работна среда с повишена температура. Той използва безкислородна мед с висока чистота като проводник, със силиконова гума или флуоропластична изолация и опционални екраниращи и защитни структури на обвивката. Многожилният проводник осигурява гъвкавост за окабеляване на оборудването, докато материалите за изолация и обвивка могат да бъдат избрани според работната температура и условията на околната среда.

Тази конструкция е предназначена за приложения, при които температурната устойчивост е важна част от избора на кабел. Типичните приложения включват металургия, термична обработка, промишлени пещи, оборудване за термична обработка и други промишлени системи за контрол. Действителната спецификация на кабела трябва да бъде избрана според постоянна температура, пикова температура, електрически изисквания, условия на монтаж и излагане на масло, влага или корозивна среда.

Спецификация на продукта, размери и таблица с технически параметри

Материал и конструкция

1. Проводник от безкислородна мед с висока чистота

Проводникът е изработен от безкислородна мед с висока чистота в многонишкова гъвкава конструкция. В сравнение с твърдия плътен проводник, многожилната структура е по-подходяща за прокарване около оборудване и контролни шкафове. Наличното напречно сечение на проводника е от 0,5 mm² до 10 mm² според посочения диапазон на спецификациите.

2. Изолация от силиконов каучук или флуоропластик

Силиконовият каучук и флуоропластът осигуряват опции за устойчива на температура изолация за различни работни условия. Изборът на материал трябва да вземе предвид непрекъснатата работна температура, краткотрайното излагане на температура, механичните изисквания и околната среда, а не само температурата.

3. Опционално екраниране за контролни вериги

Кабелът може да бъде оборудван с оплетка от медна жица или обвиване с медна лента, когато е необходимо екраниране. Определеният процент на покритие на екраниране е ≥80%. Екранирането е особено важно, когато вериги за управление или наблюдение са инсталирани близо до оборудване, което може да генерира електрически смущения.

4. Множество опции за материал на обвивката

Външната обвивка може да използва устойчиво на висока температура и ниско дим, безхалогенно, забавящо горенето PVC, силиконова гума, флуоропласт или нитрилна обвивка. Наличната конструкция осигурява различни комбинации от температурна устойчивост и устойчивост на масло, киселина, основи и други индустриални условия.

Съображения за ефективност и приложение

Работната температура на контролния кабел се определя от цялостната конструкция на кабела, включително проводник, изолация, обвивка и условия на монтаж. Поради тази причина температурният клас, експозицията на околната среда и електрическите изисквания трябва да бъдат потвърдени заедно, преди да изберете спецификация.

1. Дългосрочни и краткосрочни температурни изисквания

Наличните дългосрочни работни температурни степени са 90 ℃, 180 ℃ и 200 ℃. В зависимост от избраната конструкция краткосрочната пикова температура може да достигне 250 ℃ до 280 ℃. Версиите със силиконов каучук и FEP флуоропласт също могат да издържат на температури до -60 ℃. Избраната степен трябва да съответства на действителния температурен профил на оборудването.

2. Електрически характеристики за вериги за управление и наблюдение

Безкислородният меден проводник осигурява необходимия електрически път за контролни и мониторингови сигнали, докато съпротивлението на изолацията и издържаното напрежение осигуряват измерими индикатори за електрическа ефективност. Когато електромагнитните смущения са проблем, може да се посочи медна оплетка или екраниране с медна лента.

3. Устойчивост на индустриални условия на труд

Зоните с висока температура могат също да съдържат масло, влага, прах, киселинни или алкални вещества. Следователно обвивката трябва да бъде избрана според действителната заобикаляща среда. Възможностите за обвивка от силиконов каучук, флуоропласт и нитрил могат да бъдат разгледани за различни комбинации от температура и излагане на околната среда.

4. Гъвкава инсталация около оборудването

Конструкцията на многожилен проводник поддържа гъвкаво маршрутизиране около индустриални машини, контролни шкафове и термично оборудване. Количеството на жилата, напречното сечение на проводника и цялостната конструкция на кабела трябва да съответстват на наличното място за монтаж и изискванията на веригата.

Типични промишлени приложения

Този кабел се използва за контролни, мониторингови и сигнални вериги в промишлени среди, където повишените температури влияят върху избора на кабел. Типичните приложения включват:

●Металургия и металообработващо оборудване

●Линии за термична обработка и оборудване за термична обработка

●Индустриални пещи и отоплителни системи

● Машини за производство на висока температура

●Индустриални контролни шкафове и връзки към оборудването

● Вериги за наблюдение и контрол на температурата

● Оборудване, изложено на масло, влага, прах или корозивна промишлена среда

Контрол на качеството и техническа проверка

За снабдяване с промишлени кабели проверката на продукта трябва да се съсредоточи върху измерима конструкция и електрически параметри. Ключовите елементи включват материал на проводника, напречно сечение на проводника, количество на сърцевината, изолационен материал, конструкция на обвивката, номинално напрежение, съпротивление на изолацията, съпротивление на проводника и издържано напрежение.

Производствената инспекция може да включва проверки на размерите, изпитване на съпротивлението на проводника, изпитване на съпротивлението на изолацията и изпитване на издържано напрежение на силовата честота съгласно спецификацията на приложимия продукт. За инженерни и експортни поръчки техническата документация и записите от тестове могат да бъдат потвърдени според изискваната спецификация и условия на проекта.

Какво трябва да се потвърди преди поръчка?

За спецификация на кабел за управление на висока температура следната информация трябва да бъде потвърдена преди оферта или производство:

●Продължителна работна температура и възможна краткотрайна пикова температура

●Необходимо сечение на проводника и брой жила

● Изисквания за номинално напрежение и електрически характеристики

●Необходима ли е екранировка от медна оплетка или медна лента

●Необходим материал на обвивката и устойчивост на околната среда

●Излагане на масло, киселина, основа, влага, прах или корозивна среда

● Изисква се забавяне на горенето или огнеустойчивост

●Изисквания за дължина на кабела, опаковка и техническа документация

ЧЗВ

1. Каква температура може да издържи непрекъснато този кабел за контрол на висока температура?

Наличните дългосрочни работни температурни степени включват 90℃, 180℃ и 200℃. В зависимост от избраната конструкция краткосрочната пикова температура може да достигне 250 ℃ до 280 ℃. Версиите със силиконов каучук и FEP флуоропласт също могат да издържат на ниски температури до -60 ℃.

2. Какъв материал за проводник се използва?

Проводникът използва безкислородна мед с висока чистота в многонишкова гъвкава конструкция. Наличното напречно сечение на проводника е от 0,5 mm² до 10 mm² според посочените технически спецификации.

3. Може ли да се добави екранировка?

да Допълнителното екраниране включва оплетка от медна тел или обвиване с медна лента с определена степен на покритие на екраниране от ≥80%. Екраниращата структура може да бъде избрана според системата за управление и електромагнитната среда.

4. Можете ли да персонализирате кабелните сърцевини, напречното сечение, екранировката и степените на огнеустойчивост?

да Посочената конструкция поддържа от 2 до 61 жила и напречно сечение на проводника от 0,5 mm² до 10 mm². Екраниране, материал на обвивката, изисквания за забавяне на горенето или огнеустойчивост и дължина на кабела могат да бъдат потвърдени според приложението и техническата спецификация.

5. Подходящ ли е кабелът за излагане на масло, киселини и основи?

Наличните опции за обвивка включват силиконова гума, флуоропласт, нитрилна обвивка и PVC, устойчив на висока температура. Когато има масло, киселина, основа, влага или корозивна среда, материалът на обвивката трябва да бъде избран според действителната работна среда.

6. Каква информация е необходима за групова външнотърговска поръчка?

Моля, предоставете необходимото напречно сечение на проводника, количество жила, работна температура, номинално напрежение, изискване за екраниране, материал на обвивката, дължина на кабела, среда на приложение и приложими технически стандарти. Тези подробности позволяват конструкцията на кабела и производствената спецификация да бъдат потвърдени преди офертата.
