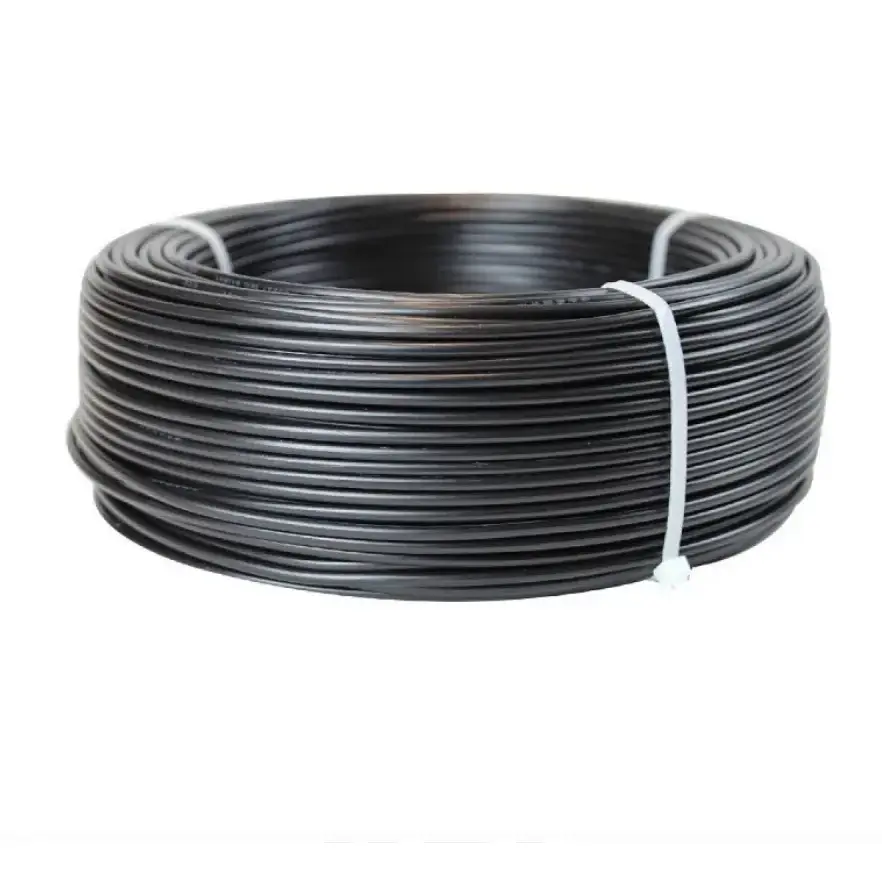

Меден PVC огнеупорен гъвкав контролен кабел

Продуктови модели: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Меден PVC огнеупорен гъвкав контролен кабел съчетава многожилни медни проводници с PVC изолация и външна обвивка, за да осигури гъвкаво решение за контролно и сигнално окабеляване. Неговата огнеупорна кабелна конструкция е предназначена да ограничи разпространението на пламъка, докато гъвкавото подреждане на проводниците позволява кабелът да бъде насочван по-лесно около контролни шкафове, терминали за оборудване и компактни пространства за окабеляване.

Този кабел обикновено се определя за контролни вериги за противопожарна защита, промишлена автоматизация, енергийно оборудване, механични и електрически системи и металургични машини. Подходящата спецификация зависи от необходимата конфигурация на сърцевината, размера на проводника, условията на монтаж и изискванията за забавяне на горенето, определени за приложението.

Спецификация на продукта, размери и таблица с технически параметри

Конструкция и огнеустойчивост

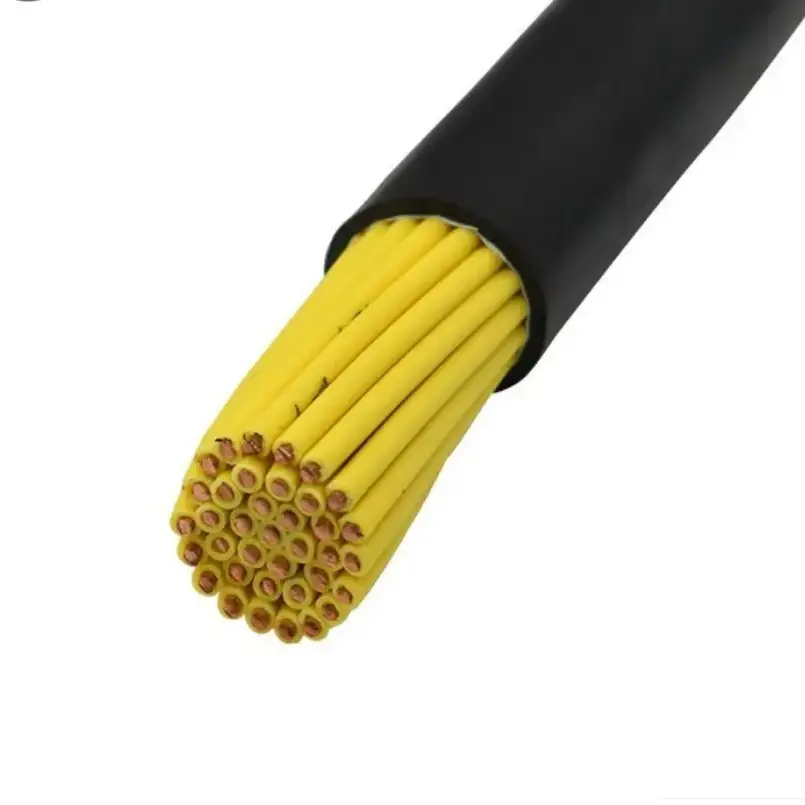

Многожичен гъвкав меден проводник

Кабелът използва конструкция с многожилен меден проводник, а не твърд проводник. По-малките отделни нишки на проводника осигуряват по-голяма гъвкавост, което е полезно при прокарване на контролни кабели през шкафове, тръбопроводи, корпуси на оборудване и други места, където пространството за инсталиране е ограничено.

PVC изолация и обвивка

PVC се използва за изолация и външен защитен слой. Дебелината на изолацията варира в зависимост от номиналното напречно сечение на проводника, като съответните стойности са посочени в техническата таблица. Избраната изолационна структура осигурява електрическо разделяне и защита на вериги за управление и наблюдение по време на нормална експлоатация.

Огнеупорна кабелна конструкция

Огнезащитният PVC материал е предназначен да намали разпространението на пламъка по кабела, когато е изложен на източник на запалване. Огнеустойчивостта трябва да се оценява според приложимата спецификация на кабела и изискванията за изпитване, вместо да се третира като същата като огнеустойчивостта.

Защо гъвкавата конструкция има значение при контролното окабеляване

Гъвкав кабел за управление от меден PVC, забавящ горенето, съчетава структура с многожилен проводник с PVC изолация и обвивка, което го прави подходящ за контролно окабеляване, където гъвкавостта на маршрутизирането е важна. Конструкцията може да опрости подреждането на кабелите вътре в контролните шкафове и около компонентите на оборудването в сравнение с по-малко гъвкавите дизайни на кабели.

За проекти, включващи множество управляващи вериги, наличните конфигурации на ядрото позволяват кабелът да бъде избран според броя на необходимите сигнали или контролни функции. Напречното сечение на проводника трябва да се определя от електрическите изисквания на веригата, а не само от количеството на сърцевината.

За инсталации с изисквания за пожарна безопасност, характеристиката за забавяне на горенето може да се вземе предвид заедно с инсталационната среда, групирането на кабелите, метода на маршрутизиране и приложимия проектен стандарт. Тези фактори трябва да бъдат потвърдени преди окончателния избор на спецификация.

Сценарии за приложение

Противопожарни системи

Използва се за управляващи и сигнални вериги в противопожарни контролни шкафове, оборудване за свързване на пожароизвестяване и свързани механични системи като оборудване за димоотвеждане.

Силово и енергийно оборудване

Подходящ за контролни шкафове, вериги за управление, свързани с генератори, оборудване за разпределителни помещения и други приложения за управление с ниско напрежение, където се изисква гъвкаво окабеляване.

Металургично и промишлено производство

Може да се използва в системи за автоматично управление на производствени линии, шкафове за управление на оборудване и сигнални вериги в индустриални среди. Температурата на околната среда и излагането на масло, влага или химикали трябва да се имат предвид при избора.

Изграждане на механични и електрически системи

Приложимо за контролно окабеляване за централно климатично оборудване, сградни механични и електрически системи, подземни помещения за оборудване и други сградно-обслужващи инсталации.

Обща промишлена автоматизация

Използва се в контролни шкафове, автоматизирано производствено оборудване, механично оборудване и други промишлени системи, където множество контролни или мониторингови сигнали трябва да бъдат насочени през ограничени инсталационни пространства.

Проверка на качеството и спецификациите

За контролен кабел проверката на качеството трябва да се съсредоточи върху измерима конструкция и електрически параметри. Напречното сечение на проводника, максималния диаметър на единичен проводник, дебелината на PVC изолацията и съпротивлението на проводника за постоянен ток могат да бъдат проверени спрямо договорената спецификация преди производството и изпращането.

За групови инженерни поръчки моделът, количеството на жилата, напречното сечение на проводника, дължината на кабела и приложимите изисквания за забавяне на горенето трябва да бъдат потвърдени предварително. Техническата документация и протоколите от инспекции могат да бъдат съпоставени с поръчаната спецификация, когато това се изисква от проекта.

Ръководство за избор на спецификация

При избора на кабел за проект за автоматично управление трябва да се вземат предвид няколко параметъра заедно:

1. Напречно сечение на проводника: Изберете в съответствие с електрическия товар и изискванията на управляващата верига.

2. Количество на ядрата: Съпоставете броя на ядрата с необходимите функции за контрол и наблюдение, като се вземат предвид допълнителни ядра, когато проектът на проекта ги изисква.

3. Метод на инсталиране: Потвърдете дали кабелът ще бъде насочен вътре в контролен шкаф, през тръбопровод, върху кабелна скарата или директно към оборудването.

4. Изисквания за забавяне на горенето: Потвърдете необходимия клас на забавяне на горенето или приложим стандарт за изпитване за проекта.

5. Условия на околната среда: Вземете предвид температурата на околната среда, влагата, маслото, химикалите, механичното движение и наличното пространство за огъване.

6. Изисквания за доставка: Потвърдете дължината на кабела, опаковката, етикетирането, документацията и всички изисквания за проверка преди масово производство.

ЧЗВ

1. Този меден PVC огнеустойчив гъвкав кабел за управление има ли огнеустойчиви характеристики?

да Кабелът използва устойчива на горене PVC изолация и материали за обвивка, предназначени да помогнат за ограничаване на разпространението на пламъка. Точните показатели за забавяне на горенето трябва да бъдат потвърдени в съответствие с определената конструкция на кабела и приложимите изисквания за изпитване.

2. Защо кабелът е подходящ за окабеляване в тесни разпределителни шкафове?

Многожилната проводникова структура осигурява по-голяма гъвкавост от твърд проводник със същото номинално напречно сечение. Това може да улесни маршрутизирането и терминирането, когато наличното пространство за инсталиране е ограничено.

3. Какви напречни сечения и количества на сърцевината са налични?

Изброените напречни сечения са 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² и 6 mm². Препоръчителните количества ядра включват 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 и 61 ядра. Персонализираните основни количества могат да бъдат обсъдени според изискванията на проекта.

4. Може ли кабелът да бъде персонализиран за специални количества или дължини на жилата?

да Персонализираните количества жила и дължини на кабела могат да бъдат обсъдени според спецификацията на проекта. Напречното сечение на проводника, условията на монтаж, изискванията за забавяне на горенето и необходимата документация трябва да бъдат потвърдени преди производството.

5. Къде се използва този тип кабел?

Типичните приложения включват противопожарни контролни шкафове, енергийно и енергийно оборудване, металургични производствени линии, строителни механични и електрически системи, автоматизирано производствено оборудване и индустриални контролни шкафове.

6. Каква информация е необходима за оферта?

Моля, предоставете необходимия модел, напречно сечение на проводника, количество жила, дължина на кабела, среда за инсталиране и приложими изисквания за забавяне на горенето. Проектни чертежи или технически спецификации също могат да бъдат предоставени, когато са налични, така че конструкцията на кабела да може да бъде проверена преди оферта и производство.
