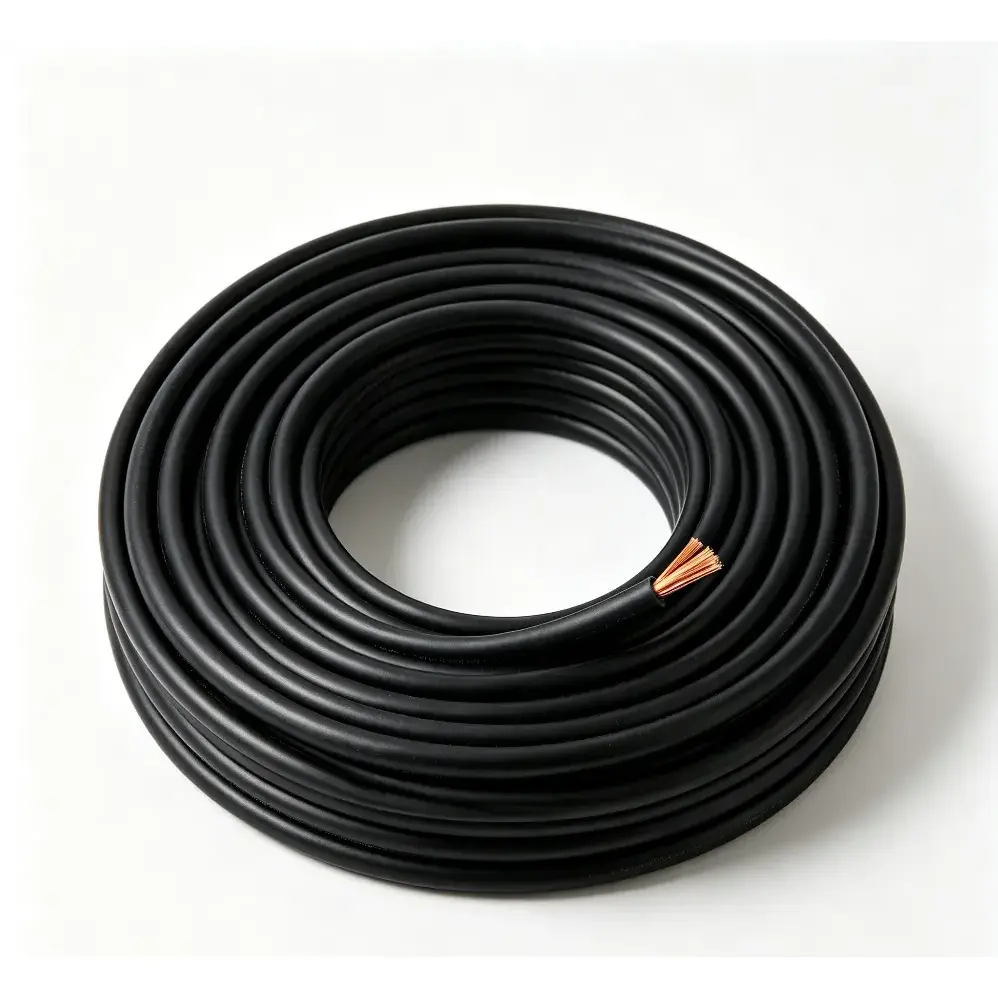

Меден PVC пожароустойчив гъвкав контролен кабел

Продуктови модели: N(NH)-KVVR, N(NH)-KVVRP и др.

Меден PVC пожароустойчив гъвкав контролен кабел е предназначен за управляващи и сигнални вериги, където гъвкавата инсталация и изискванията за пожароустойчивост трябва да се разглеждат заедно. Той използва гъвкави медни проводници клас 5, огнеустойчив слой от слюдена лента и екструдирана PVC изолация и обвивка. Тази конструкция е предназначена да помогне за поддържане целостта на веригата за определен период при условия на пожар, в зависимост от приложимата конфигурация на кабела и изискванията за изпитване.

Гъвкавата структура на проводника прави кабела подходящ за контролни шкафове, системи за противопожарна защита, механично и електрическо оборудване и вериги за промишлено автоматично управление, където многократното огъване или ограничените пространства за окабеляване могат да направят инсталацията по-взискателна. Изборът на кабел трябва да се основава на напречното сечение на проводника, количеството на жилата, метода на инсталиране, изискванията за противопожарна ефективност и електрическите характеристики на свързаното оборудване.

Спецификация на продукта, размери и таблица с технически параметри

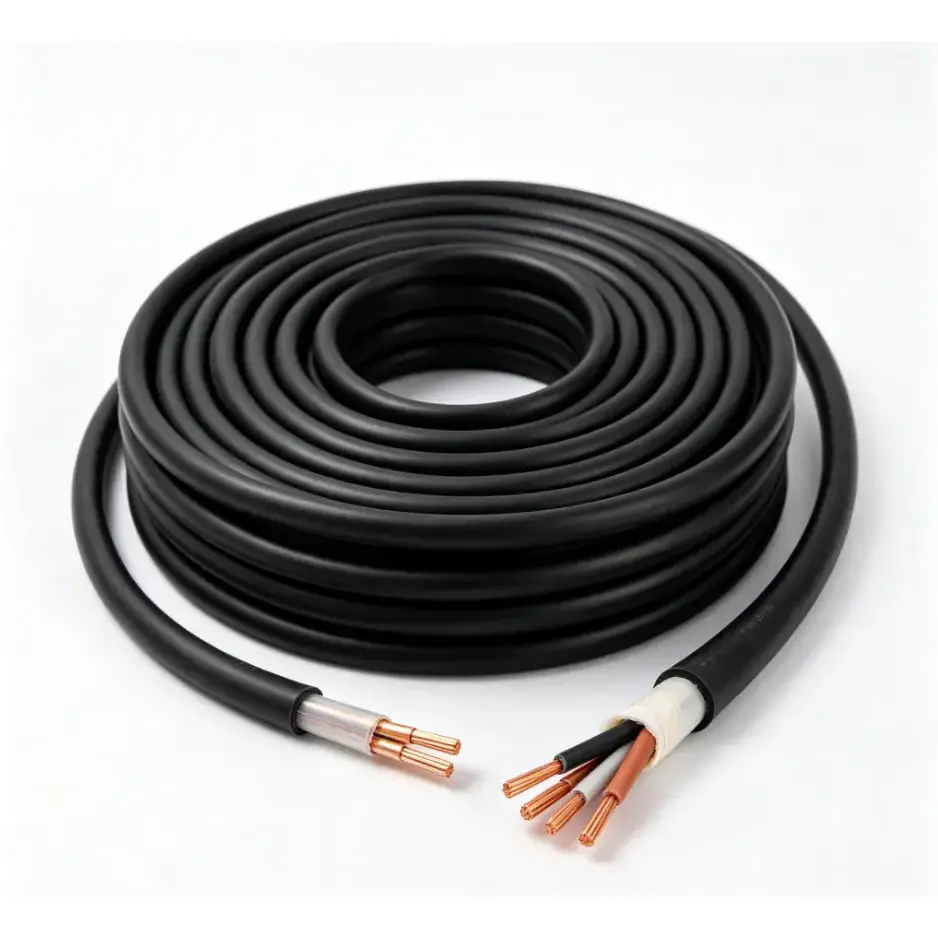

Конструкция и изпълнение

Конструкцията на кабела съчетава гъвкав меден проводник с огнеупорен слой от слюдена лента и PVC изолация и обвивка. Всяка част има специфична функция в цялостната структура на кабела, така че необходимата спецификация трябва да бъде избрана в съответствие с управляващата верига, инсталационната среда и приложимите изисквания за противопожарна ефективност.

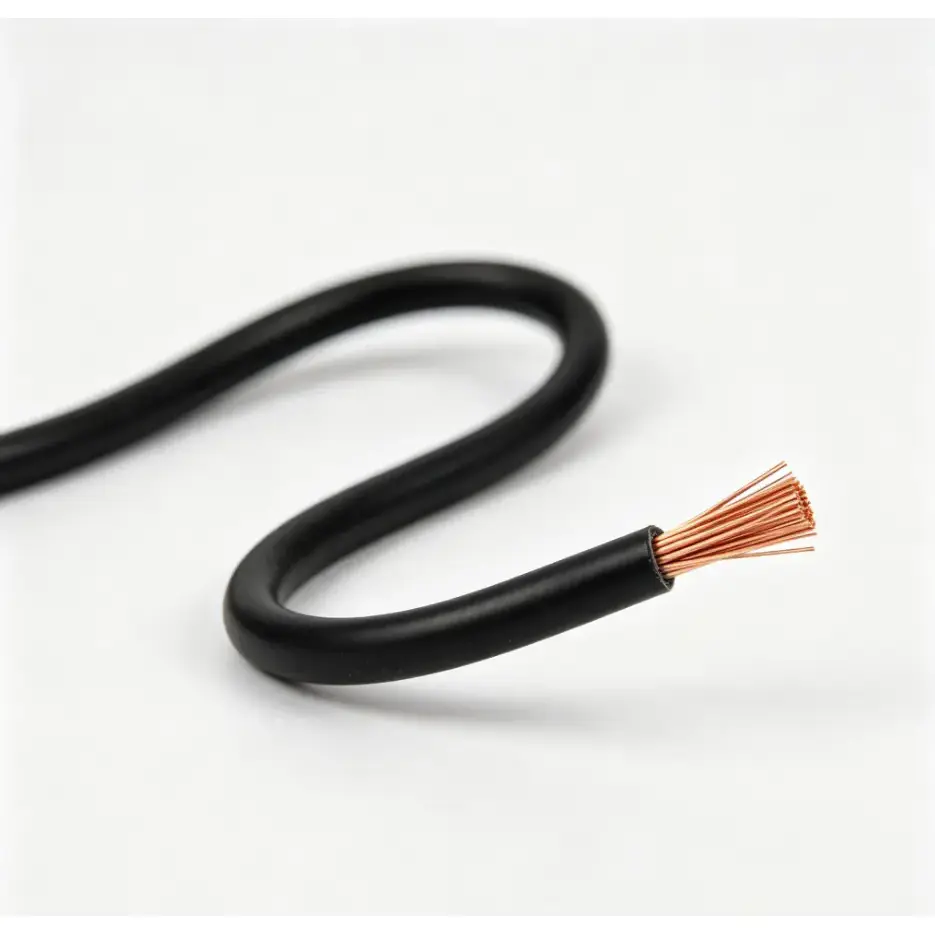

Гъвкав меден проводник клас 5

Конструкцията на многожилен проводник осигурява по-голяма гъвкавост от твърд проводник със същото номинално напречно сечение. Това е полезно за окабеляване на шкафове, свързване на оборудване и инсталации, където кабелът трябва да минава през ограничени пространства или около компоненти на оборудването.

Пожароустойчив слой от слюдена лента

Слюдената лента е включена като огнеупорен слой около проводника. В огнеустойчива кабелна конструкция този слой е предназначен да помогне за защитата на проводимия път, когато кабелът е изложен на повишени температури или пламък за продължителността, определена от приложимите условия на изпитване.

PVC изолация и обвивка

Екструдираната PVC изолация осигурява електрическо разделяне между проводника и околните кабелни компоненти, докато външната обвивка осигурява допълнителна механична защита и защита на околната среда. Дебелината на изолацията варира в зависимост от номиналното напречно сечение, както е показано в таблицата със спецификации по-горе.

Къде се използва

Меден PVC пожароустойчив гъвкав контролен кабел е предназначен за контролно и сигнално окабеляване, където непрекъснатостта на веригата при определени пожарни условия е важно съображение при проектирането. Типичните приложения включват противопожарни шкафове, системи за противопожарна защита на сгради, механично и електрическо оборудване, системи за управление, свързани с захранването, и инсталации за индустриална автоматизация.

В затворени контролни шкафове или кутии за оборудване гъвкавата проводникова конструкция може да опрости маршрутизирането в сравнение с по-малко гъвкавите кабелни конструкции. За промишлени инсталации окончателният избор трябва също така да вземе предвид температурата на околната среда, кабелната скарата или разположението на тръбопровода, изискванията за огъване, влагата, маслото или друго излагане на околната среда и електрическото натоварване на свързаната контролна верига.

Проверка на качеството и спецификациите

За този тип кабел оценката на качеството трябва да се основава на измерима конструкция и електрически параметри, а не само на външен вид. Напречното сечение на проводника, съпротивлението на проводника, дебелината на изолацията, огнеустойчивият слой, количеството на сърцевината и приложимите изисквания за огнеустойчивост трябва да бъдат проверени спрямо договорената спецификация.

Преди производство или изпращане проектната документация може да бъде съпоставена с необходимия модел, напречно сечение, количество сърцевина, тип проводник и изисквания за изпитване. За инженерни приложения клиентите могат също да потвърдят дали са необходими допълнителни записи от инспекции, технически данни или проби преди масово производство.

Какво трябва да се потвърди преди поръчка?

Подходящата спецификация зависи от системата за управление и условията на монтаж. Преди да направите поръчка, е полезно да потвърдите следните точки:

1. Напречно сечение на проводника според изискванията на веригата и приложимите електрически изчисления.

2. Необходимо количество ядро ​​и дали е необходима стандартна или персонализирана конфигурация на ядрото.

3. Изисквания за огнеустойчивост и приложим проект или стандарт за изпитване.

4. Метод на инсталиране, включително окабеляване на контролния шкаф, инсталация на тръбопроводи, инсталация на кабелни скари или свързване на оборудването.

5. Необходима дължина на кабела, опаковка, документация и изисквания за проверка за проекта.

ЧЗВ

1. Може ли този меден PVC пожароустойчив гъвкав контролен кабел да поддържа непрекъснатост на веригата по време на пожар?

Кабелът е проектиран с огнеустойчив слой от слюдена лента, за да помогне за поддържане на проводящия път за определен период при приложимите условия на пожароустойчивост. Действителната огнеустойчивост зависи от конструкцията на кабела, метода на инсталиране и изискванията за изпитване на определения продукт.

2. Какъв материал на проводника е използван в този кабел?

Използва гъвкави медни проводници. Конфигурацията на проводника и максималният диаметър на единичен проводник варират в зависимост от номиналното напречно сечение, със съответните стойности, дадени в техническата таблица.

3. Какви напречни сечения и количества на сърцевината са налични?

Изброените напречни сечения са 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² и 6 mm². Препоръчваните количества ядра включват от 2 до 61 ядра в конфигурациите, показани в таблицата, а персонализираните количества ядра могат да бъдат обсъдени според изискванията на проекта.

4. Може ли кабелът да бъде персонализиран за проект?

да Количеството на жилата и дължината на кабела могат да бъдат персонализирани според спецификацията на проекта. Преди производството трябва да се потвърди необходимото напречно сечение на проводника, конфигурация на сърцевината, огнеустойчива конструкция, условия на монтаж и изисквания за документация.

5. Къде се използва този тип кабел?

Типичните приложения включват противопожарни шкафове, системи за противопожарна защита на сгради, механично и електрическо оборудване, промишлени контролни вериги и други инсталации, където се изисква гъвкаво окабеляване и пожароустойчива кабелна конструкция.

6. Каква техническа информация трябва да бъде предоставена за оферта?

За точна оферта и проверка на спецификациите, моля, предоставете необходимия модел, напречно сечение на проводника, количество жила, дължина на кабела, среда на инсталиране и приложими изисквания за противопожарна ефективност. Ако са налични, проектни чертежи или технически спецификации също могат да се използват за потвърждаване на конструкцията на кабела преди производството.
