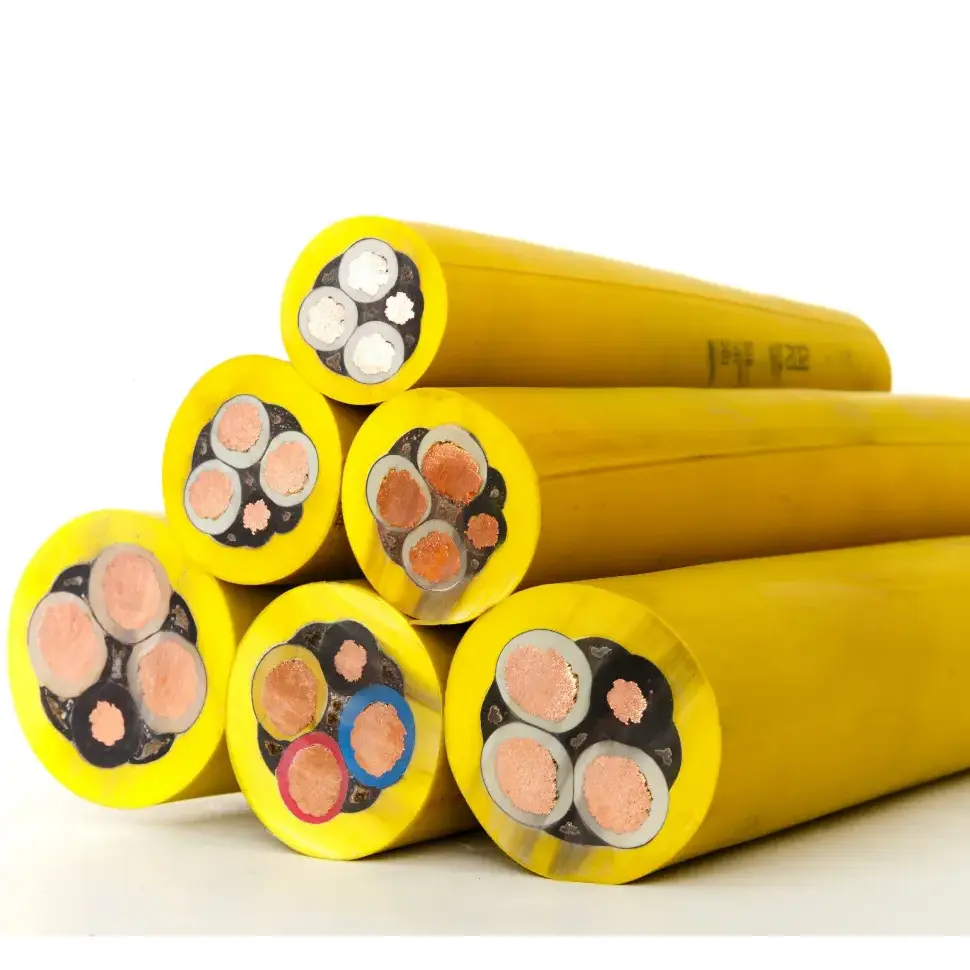

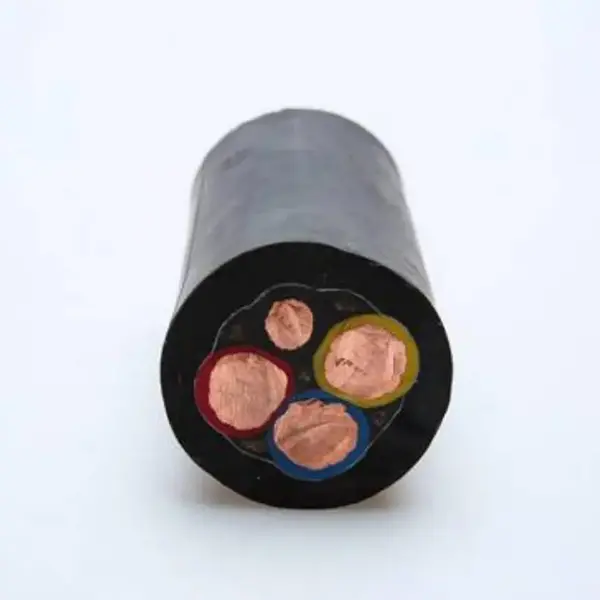

Копаене Гъвкав екраниран гумен кабел

Модели: MYP, MYPT.

Гъвкавият екраниран гумен кабел за копаене е гъвкав кабел с гумена обвивка за мобилно електрическо оборудване, използвано в подземния добив. Предоставената продуктова спецификация се позовава на MT/T 818.7-2009 и съчетава многожилен меден проводник, гумена изолация със специално предназначение, оплетка от медна жица и гумена обвивка с висока якост. Конструкцията е предназначена за приложения, включващи многократно огъване, влачене, усукване и излагане на прах, влага и механичен контакт.

Спецификации на продукта и таблица с технически параметри

Основни характеристики на конструкцията

1. Гъвкав меден проводник

Кабелът използва многожилен проводник от безкислородна мед с висока чистота. В сравнение с конструкцията на твърд проводник, многожилното разположение е по-подходящо за мобилни инсталации, където кабелът многократно се огъва, премества или усуква по време на работа на оборудването.

2. Гумена изолация и защитна обвивка

За изолационния слой е определен каучук със специално предназначение, докато външната обвивка е описана като устойчива на износване, маслоустойчива, устойчива на съпротивление и удар. Тези характеристики на материала са подходящи за подземни трасета, където кабелът може да влезе в контакт с оборудване, въглищен прах, влага или хидравлично масло.

3. Оплетка от медна тел

Предоставената спецификация изброява екран с оплетка от медна жица с екраниращо покритие от поне 85%. Металният екран може да намали електромагнитното свързване между кабела и близкото електрическо оборудване, въпреки че действителният ефект на екраниране също зависи от инсталирането на кабела, края на екрана и заземяването.

4. Комбинирани захранващи и контролни ядра

Конструкцията може да включва захранващи и управляващи ядра в рамките на един и същ кабелен комплект. Тази подредба е полезна, когато мобилното оборудване за копаене изисква както електрическа мощност, така и свързани контролни връзки, в зависимост от конфигурацията на веригата на оборудването.

Условия за кандидатстване

Гъвкавият екраниран гумен кабел за копаене е предназначен за подземно мобилно оборудване, където електрическото натоварване се комбинира с повтарящо се механично движение. Точният модел трябва да бъде избран според номиналното напрежение, напречното сечение на проводника, разположението на сърцевината, дължината на кабела, модела на движение и условията на околната среда.

1. Напълно механизирано минно оборудване

Гъвкавата конструкция може да се използва за мобилно оборудване, работещо по механизирани минни стени, където движението на кабела и многократното огъване са част от нормалната работа. Размерът на проводника и конфигурацията на сърцевината трябва да съответстват на електрическите изисквания на оборудването.

2. Подземно пътно оборудване

Мобилното оборудване, работещо в подземни пътища, може да изисква кабел с устойчивост на влачене, удар и абразия. При определяне на подходящата кабелна конструкция трябва да се вземат предвид типът на оборудването, маршрутът на инсталиране и наличното свободно пространство.

3. Зони с електромагнитни смущения

Когато двигатели с висока мощност, честотни преобразуватели или друго електрическо оборудване са инсталирани в близост до вериги за управление или наблюдение, металният екраниращ слой може да помогне за ограничаване на електромагнитното свързване. Правилното свързване на екрана и заземяването остават важни части от цялостната инсталация.

4. Влажни и прашни подземни условия

Гумената изолация и външната обвивка осигуряват конструкция, предназначена за взискателни подземни среди. Действителната екологична пригодност трябва да се провери спрямо излагане на вода, температура, контакт с масло, механично натоварване и специфичните изисквания на мината.

Технически точки за избор на кабел

1. Номинално напрежение и напречно сечение на проводника

Предоставената спецификация изброява номинално напрежение от 0,66/1,14 kV и напречно сечение на проводника от 10 mm² до 150 mm². Изборът трябва да вземе предвид натоварването на оборудването, допустимия спад на напрежението, дължината на кабела и очакваните условия на монтаж, а не само размера на проводника.

2. Механично движение

За мобилно минно оборудване кабелът може да претърпи многократно огъване, усукване и плъзгане. Следователно навиването на проводника, изолацията, обвивката и радиусът на монтаж трябва да се разглеждат заедно, когато се оценява кабелът за конкретно разположение на оборудването.

3. Изисквания за екраниране

Доставеният продукт използва екран с оплетка от медна жица с посочено покритие от ≥85%. Ако кабелът е монтиран близо до задвижвания с променлива честота или двигатели с висока мощност, необходимото екраниране трябва да се провери спрямо изискванията на производителя на оборудването и електрическия проект на мината.

4. Изисквания за забавяне на горенето

Предоставените технически данни посочват съответствие с MT 386 минни изисквания за забавяне на горенето и самозагасване след отстраняване на пламъка. Когато даден проект изисква специално сертифициране за безопасност на мините или допълнителна документация за изпитване, тези изисквания трябва да бъдат потвърдени за точния модел кабел преди поръчката.

Контрол на качеството и техническа документация

За доставка на минни кабели техническата проверка трябва да обхваща модела, номиналното напрежение, напречното сечение на проводника, разположението на сърцевината, екраниращата конструкция, електрическото съпротивление и приложимите изисквания за изпитване. Тези детайли осигуряват по-ясна основа за избор и приемане на продукти, отколкото общите описания на ефективността.

Qiancheng може да предостави продуктови спецификации и поддържаща техническа документация според избрания модел кабел и изискванията на проекта. Когато се изискват сертифициране, протоколи от изпитвания или други записи от проверки, приложимите документи трябва да бъдат потвърдени по време на етапа на офертата и прегледа на поръчката.

Какво трябва да се потвърди преди поръчка?

1. Оборудване и приложение

Посочете вида на оборудването, работната среда и дали кабелът ще се използва за фиксирана или мобилна работа. Това помага да се определи дали гъвкавата конструкция и разположението на екрана отговарят на действителната инсталация.

2. Електрически изисквания

Потвърдете номиналното напрежение, напречното сечение на проводника, броя на захранващите ядра, изискванията за контролно ядро ​​и дължината на кабела. За по-дълги кабели трябва да се вземат предвид и спадът на напрежението и съпротивлението на проводника.

3. Механични условия

Информацията за честотата на влачене, посоката на огъване, минималния радиус на монтажа, контакта с машини и възможния удар може да помогне при определянето на подходящата кабелна конструкция.

4. Изисквания към документацията

Преди производство или изпращане потвърдете приложимите минни стандарти, изисквания за сертифициране, записи от инспекции и други технически документи, изисквани от мината, производителя на оборудването или спецификацията на проекта.

ЧЗВ

Q1: Какви спецификации са налични?

О: Предоставената спецификация изброява моделите MYP и MYPT с номинално напрежение 0,66/1,14 kV и напречно сечение на проводника от 10 mm² до 150 mm². Необходимото разположение на сърцевината трябва да бъде потвърдено в съответствие с оборудването и дизайна на веригата.

В2: Каква е функцията на екраниращия слой?

О: Кабелът използва екран с оплетка от медна жица с посочено екраниращо покритие от ≥85%. Екранът може да помогне за намаляване на електромагнитното свързване от близкото електрическо оборудване. Действителната му ефективност зависи от цялостната инсталация, включително края на екрана и заземяването.

Q3: Може ли кабелът да се използва за мобилно подземно оборудване?

О: Гъвкавият проводник и гумената конструкция са предназначени за мобилни приложения, включващи многократно огъване, усукване и влачене. Окончателният избор трябва да вземе предвид движението на оборудването, маршрутизирането на кабела, напрежението, размера на проводника и условията на околната среда.

Въпрос 4: Какви стандарти се използват за този кабел?

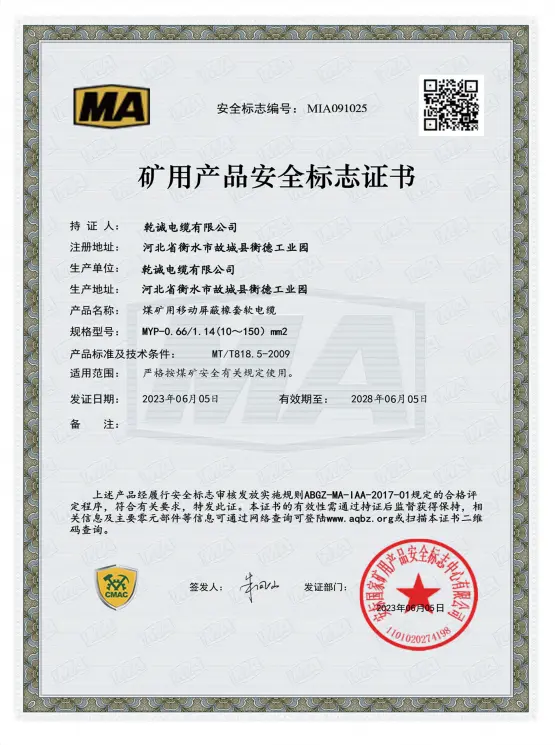

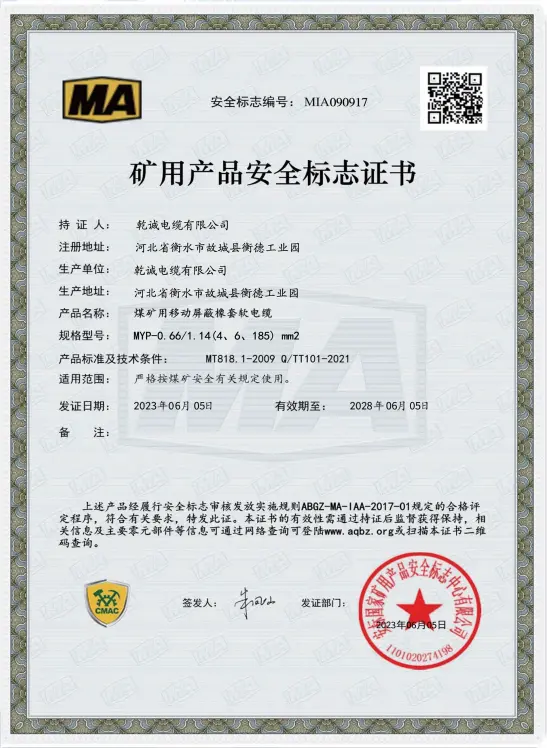

О: Информацията за продукта препраща към MT/T 818.7-2009 за спецификацията на минния кабел и MT 386 за минните изисквания за забавяне на горенето. Приложимите стандартни и сертификационни документи трябва да бъдат потвърдени спрямо точния модел и изискванията на проекта.

Q5: Каква информация е необходима за оферта?

О: Основната информация включва модел на кабела, номинално напрежение, напречно сечение на проводника, конфигурация на сърцевината, необходима дължина, количество, оборудване за приложение и условия за монтаж. Всички специфични за проекта изисквания за сертифициране или документи за проверка също трябва да бъдат предоставени.

Q6: Могат ли технически документи да бъдат предоставени с кабела?

О: Могат да бъдат предоставени технически спецификации и приложими подкрепящи документи според избрания модел и изискванията на проекта. За минни проекти необходимите сертификати и записи от тестове трябва да бъдат потвърдени, преди поръчката да бъде финализирана.
