Екраниран гумен кабел за ножица за въглища

Модели: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 и др.

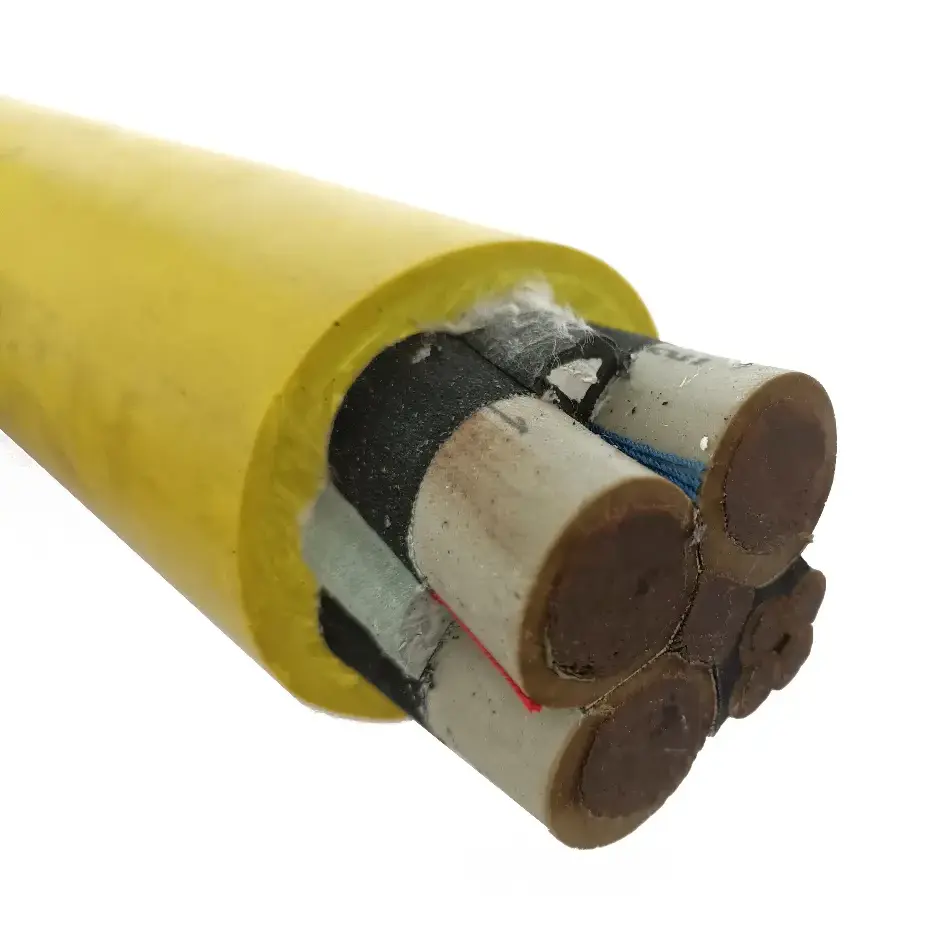

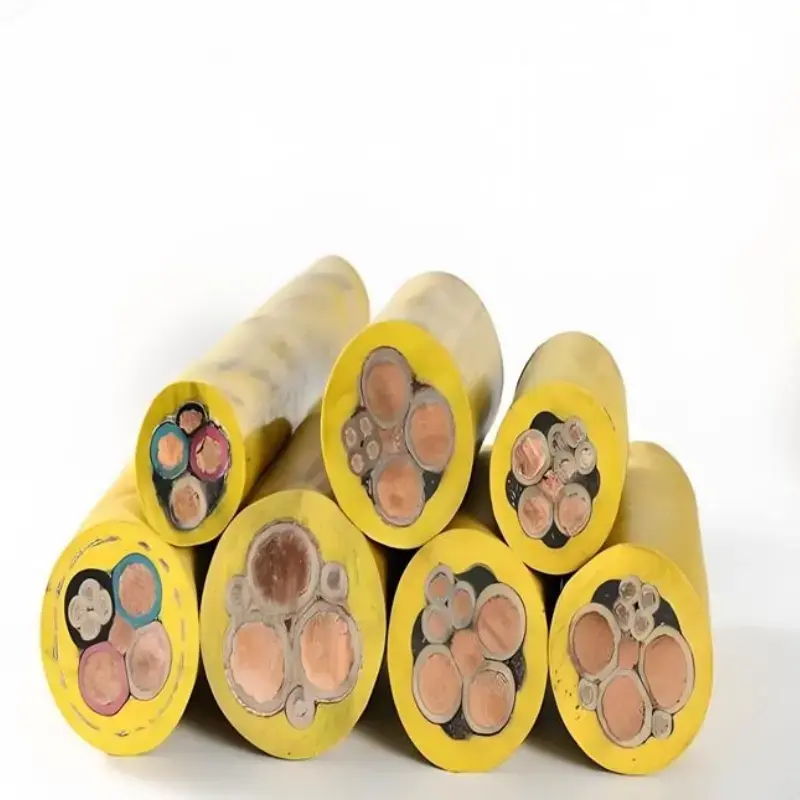

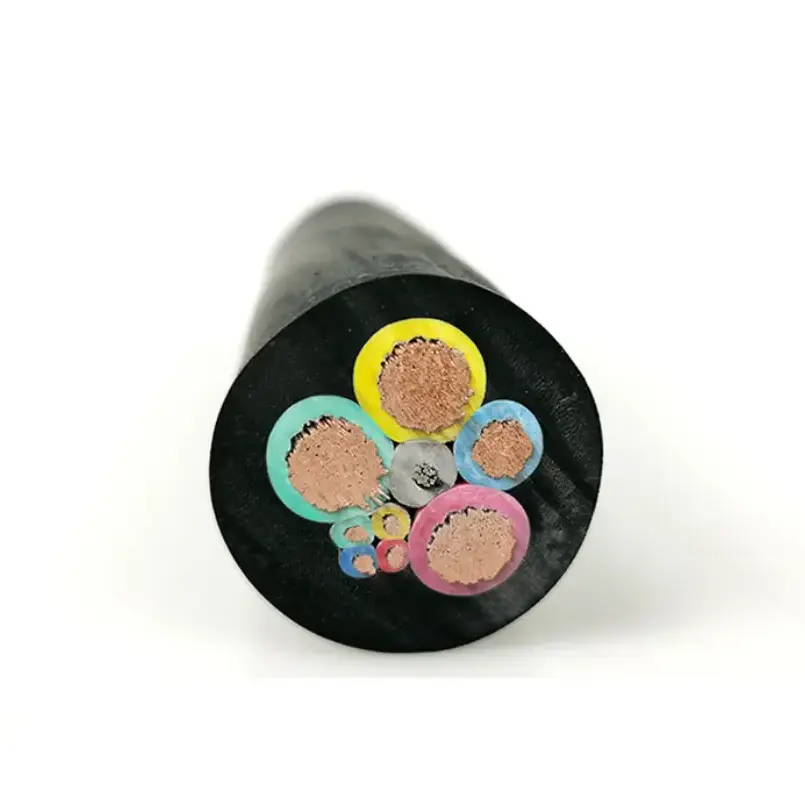

Екраниран гумен кабел за косачка за въглища се използва за мобилно захранване и контролни връзки на подземно оборудване за добив на въглища, като машини за косачки за въглища. Конструкцията му съчетава многожилен проводник от безкислородна мед, специална гумена изолация, метална екранировка и гумена обвивка с висока якост. Предоставените спецификации покриват няколко нива на напрежение и напречни сечения на проводника за приложения, при които кабелът е изложен на многократно движение, огъване, влачене и механичен контакт.

Спецификации на продукта и таблица с технически параметри

Типични условия на приложение

Този тип кабел е предназначен за подземно мобилно минно оборудване, където захранващият кабел може да бъде изложен на непрекъснато движение и механично напрежение. Действителната спецификация трябва да бъде избрана според напрежението на оборудването, потреблението на ток, напречното сечение на проводника, конфигурацията на сърцевината и условията на монтаж.

1. Напълно механизирани забои за добив на въглища

Машините за срязване на въглища и другото мобилно оборудване изискват кабелни конструкции, които могат да поемат многократно движение по протежение на работната повърхност. Гъвкавият проводник и гумената обвивка са подходящи за условия на прокарване на кабела, включващи огъване, влачене и контакт с околното оборудване.

2. Мобилно подземно електрическо оборудване

Кабелът може също така да се счита за захранващи и контролни връзки на друго мобилно минно оборудване, когато номиналното му напрежение, разположението на сърцевината и механичните изисквания съответстват на инсталацията. Типът оборудване и конфигурацията на връзката трябва да бъдат потвърдени преди спецификацията.

3. Зони с електромагнитни смущения

Металният екраниращ слой осигурява проводима бариера около жилата на кабела и може да помогне за намаляване на ефекта от електромагнитни смущения върху управляващите и сигналните вериги. Изискванията за екраниране трябва да бъдат оценени заедно с дизайна на оборудването и заземяването.

4. Мокри, прашни и механично натоварващи минни зони

Гумената изолация и външната обвивка са предназначени за подземни среди, където може да възникне влага, прах, влачене и механичен контакт. Изборът на кабел все пак трябва да отчита действителното излагане на вода, пътя на монтажа, температурата и механичното натоварване на мястото.

Основни технически съображения

За избор на кабел за въглищна мина само електрическите рейтинги не са достатъчни. Конструкцията на кабела, движението на инсталацията, изискванията за екраниране и условията на околната среда трябва да бъдат проверени спрямо оборудването и разположението на мината преди поръчка.

1. Електрическа оценка и размер на проводника

Наличният обхват на напрежение включва 0,38/0,66 kV, 0,66/1,14 kV и 1,9/3,3 kV, с напречно сечение на проводника, посочено от 16 mm² до 120 mm² в предоставената спецификация. Подходящият размер зависи от натоварването на оборудването, допустимия спад на напрежението, дължината на кабела и условията на монтаж.

2. Гъвкава конструкция за мобилно оборудване

Повтарящото се движение поставя различни механични изисквания към мобилния кабел за копаене в сравнение с кабела за фиксирана инсталация. Многожилният меден проводник и гумената конструкция са предназначени за приложения, включващи многократно огъване и усукване.

3. Екраниране на контролни и сигнални вериги

Кабелът включва композитен метален екран, използващ оплетка от медна жица и влакна. За инсталации, пренасящи управляващи сигнали в близост до електрическо оборудване с висока мощност, екранирането трябва да съответства на изискванията за заземяване на оборудването и системата за управление.

4. Защита на обвивката

Външната гумена обвивка е определена като устойчива на износване, маслоустойчивост, устойчивост на съпротивление и удар. Тези свойства са от значение, когато кабелът е прокаран близо до мобилни машини или е изложен на повтарящ се механичен контакт.

5. Огнеустойчивост

Предоставената спецификация посочва съответствие с изискванията за забавяне на горенето на минното дело MT 386, включително самозагасване след отстраняване на пламъка. Проектната документация и приложимата кабелна спецификация трябва да бъдат проверени, когато дадена мина изисква специфично сертифициране или записи от изпитвания.

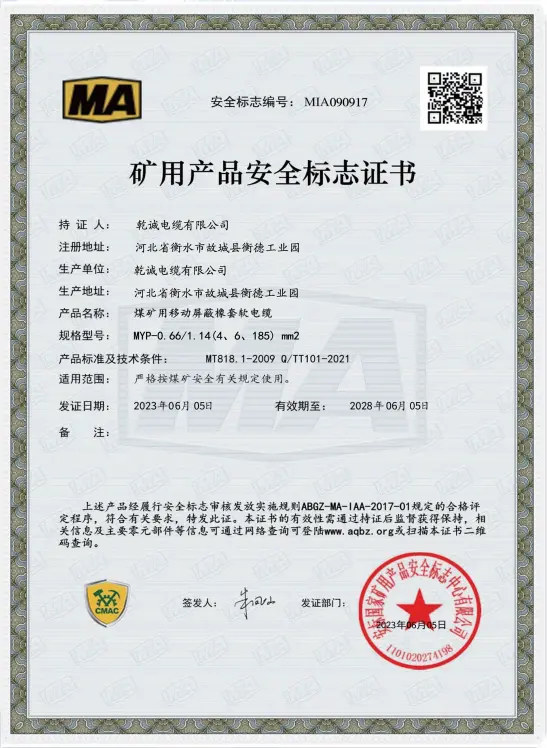

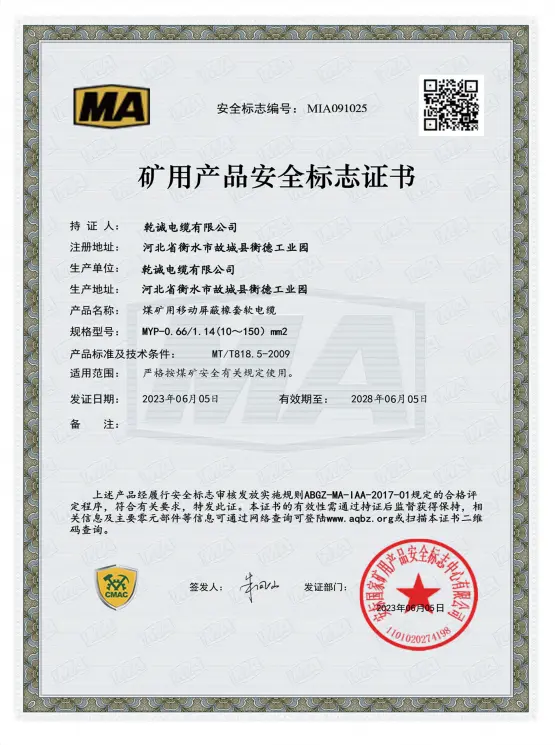

Качество и документация

За доставка на минни кабели техническата проверка трябва да обхваща модела на продукта, номиналното напрежение, напречното сечение на проводника, конфигурацията на сърцевината, изискванията за електрически тестове и приложимите минни стандарти. Тези детайли осигуряват практическа основа за съгласуване на кабела с оборудването и условията на монтаж, вместо да се избира единствено според номиналното напрежение.

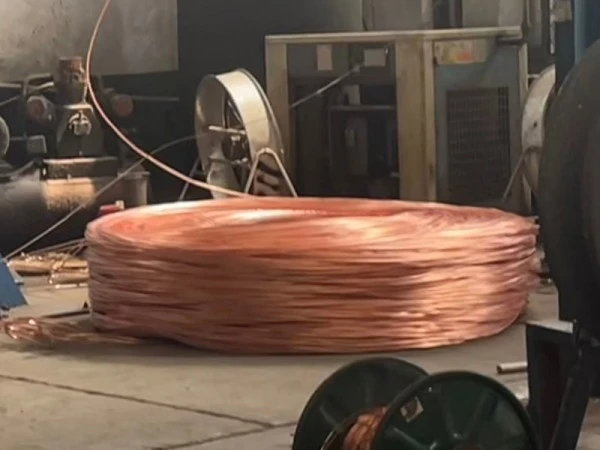

Процесът на производство и проверка на кабели на Qiancheng може да бъде документиран в съответствие с приложимата спецификация на продукта и изискванията на проекта. Записите от тестовете, техническите параметри и други подкрепящи документи могат да бъдат прегледани като част от процеса на доставка и приемане, когато е необходимо.

Защо конструкцията има значение в приложенията за добив на въглища

1. Гъвкава конструкция на проводника

Многожилният безкислороден меден проводник е предназначен да поеме многократно огъване и усукване по време на работа на мобилно оборудване. Размерът на проводника може да бъде избран според необходимия електрически товар и спецификацията на кабела.

2. Комбинирана конфигурация за захранване и управление

Доставената спецификация включва композитни конструкции на захранващо и контролно ядро. Тази конфигурация може да опрости насочването на кабела, където са необходими както захранващи, така и контролни връзки, в зависимост от изискванията за свързване на оборудването.

3. Метално екраниране

Екраниращата структура е подходяща за инсталации, при които захранващи кабели и управляващи вериги работят в една и съща среда на мобилно оборудване. Ефективността му зависи от цялостния дизайн на системата, включително края на екрана и заземяването.

4. Гумена изолация и обвивка

Каучуковите материали се използват както за изолация, така и за външен защитен слой. Специфицираната конструкция осигурява устойчивост на екструзия, разкъсване, износване, масло и удар за взискателните механични условия, свързани с мобилно подземно оборудване.

ЧЗВ

Q1: Какво напрежение и размери на проводника са налични?

A: Доставените спецификации покриват номинални напрежения от 0,38/0,66 kV, 0,66/1,14 kV и 1,9/3,3 kV, с напречно сечение на проводника от 16 mm² до 120 mm². Специфичните основни механизми и модели трябва да бъдат потвърдени в съответствие с оборудването и приложението.

Q2: Каква е екраниращата структура, използвана в този кабел?

О: Кабелът използва композитен метален екран, състоящ се от оплетка от медна жица и влакна. Той е предназначен да намали електромагнитните смущения, засягащи веригите в кабела, докато цялостното екраниране също зависи от правилната инсталация и заземяване.

В3: Къде обикновено се използва този тип майнинг кабел?

О: Екранираният гумен кабел за ножица за въглища се свързва главно с мобилно подземно минно оборудване и работни стени за въгледобив. Може да се обмисли за ножици за въглища и друго мобилно оборудване, когато напрежението, размерът на проводника, конфигурацията на сърцевината и механичните изисквания са съвместими.

Q4: Какво трябва да се потвърди преди поръчка?

A: Потвърдете номиналното напрежение на оборудването, напречното сечение на проводника, броя и типа на жилата, дължината на кабела, изискванията за екраниране, метода на инсталиране и условията на околната среда. За минни проекти необходимите стандарти, сертификати и тестова документация също трябва да бъдат потвърдени преди производството или изпращането.

Q5: Кабелът има ли огнеустойчивост?

О: Предоставената техническа спецификация гласи, че кабелът отговаря на изискванията за забавяне на горенето на минното дело MT 386 и е самозагасващ се след отстраняване на пламъка. Всяко специфично за проекта изискване за сертифициране или изпитване трябва да бъде потвърдено спрямо точния модел на кабела и приложимата спецификация.

Въпрос 6: Може ли Qiancheng да предостави технически документи за обществени поръчки за проекти?

О: Могат да бъдат предоставени технически параметри и съпътстваща документация според избрания модел и изискванията на проекта. За преглед на оферта или спецификация е полезно да предоставите необходимото напрежение, размер на проводника, конфигурация на сърцевината, количество и условия на приложение.
