Метален екраниран гумен кабел за ножица за въглища

Модел на продукта: MCPT, MCPTJ.

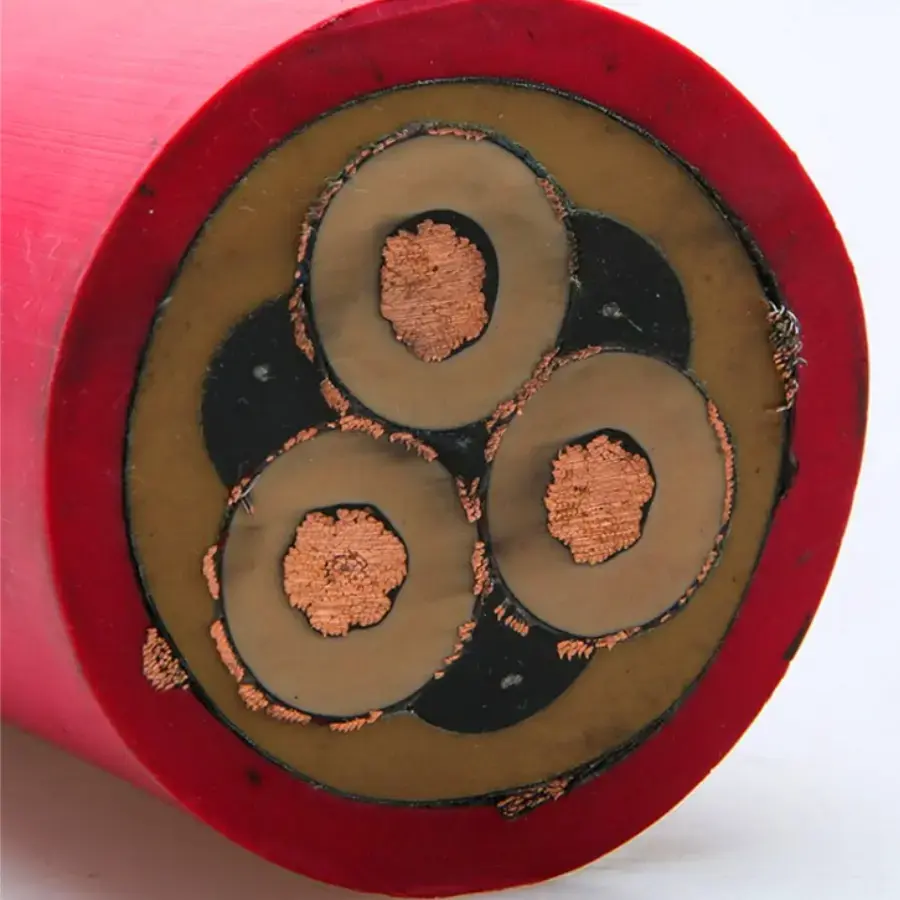

Метален екраниран гумен кабел за стригане на въглища е гъвкав миньорски кабел с гумена обвивка за машини за стригане на въглища. Предоставената информация за продукта се позовава на MT/T 818.4-2009 и обхваща захранване и предаване на управляващ сигнал в приложения за подземни въглищни мини. Конструкцията му съчетава многожилен калайдисан безкислороден меден проводник, специална гумена изолация, оплетка от медна жица и гумена външна обвивка с висока якост за работни условия, включващи многократно движение, влачене и огъване.

Спецификация на продукта, размери и таблица с технически параметри

Сценарии за приложение

1. Напълно механизирани минни забои в големи и средни подземни въглищни мини

Метален екраниран гумен кабел за косачка за въглища може да се използва за захранващи и контролни връзки, свързани с машини за косачка за въглища и друго мобилно минно оборудване. Неговият гъвкав проводник и конструкция с гумена обвивка са предназначени за инсталации, при които кабелът се премества многократно по време на работа на оборудването.

2. Въглищни мини с високо съдържание на газ и опасни от изригвания

Подземните мини със специфични изисквания за контрол на газа или експлозията се нуждаят от кабелни конструкции, които отговарят на приложимите разпоредби за безопасност на минното дело. Изборът на кабел трябва да вземе предвид класификацията на мината, напрежението на оборудването, изискванията за забавяне на горенето и сертификатите или тестовите документи, необходими за приемане на проекта.

3. Мобилни връзки между подземни подстанции и комбайни за въглища

Връзките между мобилните подстанции и машини за срязване на въглища могат да включват сравнително дълги кабели заедно с многократно влачене, огъване и усукване. Конструкцията на гъвкавия проводник е предназначена за този тип устройство за мобилно захранване, като инсталацията трябва да остане в определените механични граници.

4. Мокри подземни зони с водни пръски и механично въздействие

Водни пръски, прах и падаща пуста почва могат да поставят допълнителни механични и екологични изисквания към обвивката на кабела. Специфицираната гумена обвивка с висока якост осигурява устойчивост на износване, масло, удар и влачене, което прави състоянието на обвивката важно съображение за подземни инсталации, изложени на тези условия.

5. Реконструкция на въглищни мини и автоматизирани системи за добив

За минни проекти, включващи оборудване с променлива честота, вериги за наблюдение или други системи за електрически контрол, металният екраниращ слой може да помогне за намаляване на ефекта от електромагнитни смущения върху управляващите и сигналните вериги. Подредбата на екранирането и конфигурацията на контролното ядро ​​трябва да съответстват на свързаното оборудване и метода на заземяване.

Решени практически проблеми в индустрията

1. Електромагнитни смущения около високомощно минно оборудване

Електрическото оборудване с висока мощност може да генерира електромагнитни смущения, които засягат близките вериги за наблюдение и управление. Оплетката от метален щит от медна тел осигурява дефиниран екраниращ слой, като предоставената спецификация показва степен на покритие от ≥90%. Заземяването на кабела и условията за инсталиране също трябва да се вземат предвид при оценката на цялостната ефективност на екранирането.

2. Механично напрежение от многократно влачене и огъване

Кабелите на машината за рязане на въглища са изложени на движение по време на работа на оборудването, което може да причини многократно механично напрежение върху проводника, изолацията и обвивката. Многожилният гъвкав меден проводник и гумената конструкция са предназначени да поемат този тип движение. Действителното представяне на огъване трябва да бъде оценено с помощта на приложимия метод за изпитване и изискванията за инсталиране, а не с неподдържано твърдение за фиксиран цикъл на живот.

3. Изисквания за забавяне на горенето при подземно копаене

Огнеустойчивостта е важна част от избора на кабел в подземните въглищни мини. Предоставените технически данни се позовават на MT 386 за степента на забавяне на горенето. За конкретен проект за мина, необходимите сертификати за безопасност и тестова документация трябва да бъдат потвърдени спрямо действителния модел и приложение на кабела.

4. Защита на обвивката при мокри и механично трудни условия

Водни пръски, прах, удар от пуста почва и многократно влачене могат да допринесат за износване на обвивката по време на работа под земята. Посочената външна обвивка е описана като износоустойчива, маслоустойчива, удароустойчива и устойчива на съпротивление, осигуряваща защита на кабелната структура при съответните работни условия.

5. Изисквания за контрол и наблюдение

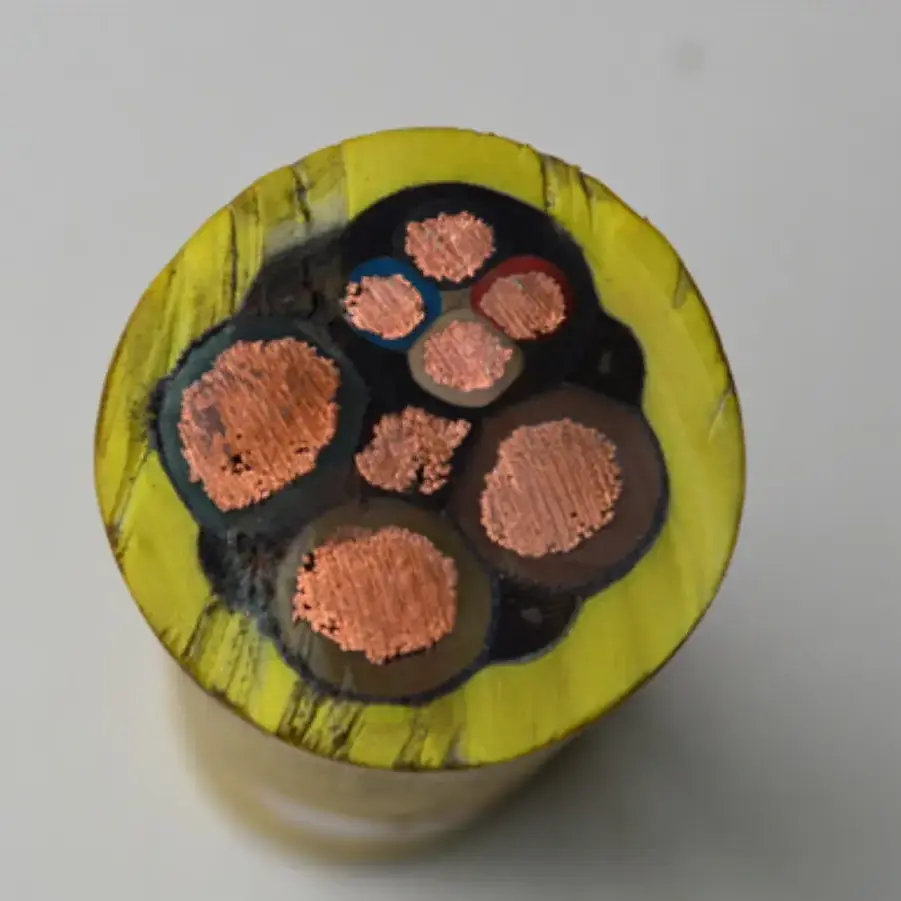

Някои кабелни конфигурации комбинират захранващи ядра с контролни ядра, за да отговорят на електрическите изисквания и изискванията за наблюдение на минното оборудване. Когато се изискват функции за наблюдение или защита, действителното разположение на сърцевината и методът на свързване трябва да бъдат потвърдени от производителя на оборудването или проектанта на електрическата система.

6. Проверка на технически параметри и минна документация

Минните проекти може да изискват проверка на кабелни стандарти, електрически параметри, огнеустойчивост и документация, свързана с безопасността. Продуктовите спецификации, протоколите от изпитванията и приложимите сертификати трябва да съответстват на действителния модел, номинално напрежение и кабелна конфигурация, доставени за проекта.

Всеобхватни предимства на продукта

1. Информация за проследим продукт и инспекция

Qiancheng може да предостави идентификация на продукта и съответната производствена или инспекционна документация според изискванията на проекта. За минни проекти, подлежащи на официална инспекция или приемане, документацията трябва да бъде проверена спрямо действителния модел на кабела, спецификацията и производствената партида.

2. Контролирана кабелна конструкция

Проводникът, гумената изолация, металната екранировка и външната обвивка допринасят за електрическите и механичните характеристики на кабела. Поддържането на контрол върху тези производствени етапи помага да се запази готовият кабел в съответствие с определената конструкция. Елементите за електрическа и механична проверка могат да бъдат подредени според приложимите изисквания за продукта.

3. Конструкция, адаптирана към мобилно оборудване за копаене

Комбинацията от многожилен меден проводник, гумена изолация, плетен метален екран и гумена обвивка с висока якост отговаря на няколко изисквания, свързани с мобилното въгледобивно оборудване. Те включват многократно движение, механичен контакт, електрическо екраниране и излагане на околната среда под земята.

4. Множество спецификации на напрежение и проводник

Доставената продуктова гама обхваща проводници с напречно сечение от 25 mm² до 150 mm² и номинални напрежения от 0,66/1,14 kV и 1,9/3,3 kV. Конфигурациите Power-core и Control-core могат да бъдат избрани според свързването на оборудването и модела на кабела. Подробностите за офертата и производството могат да бъдат потвърдени от необходимото напрежение, размер на проводника, структура на сърцевината, дължина и условия на монтаж.

5. Техническа документация за минни проекти

В зависимост от изискванията на проекта, техническите документи могат да включват продуктови спецификации, записи от инспекции, протоколи от изпитвания и приложими сертификати за безопасност при добива. За експортни поръчки или официално приемане на мина, необходимият списък с документи трябва да бъде потвърден преди производството, така че доставените документи да съответстват на окончателната спецификация на кабела.

Въпроси и отговори

1. На какъв стандарт отговаря вашият метално екраниран гумен кабел за ножица за въглища?

Предоставената информация за продукта се позовава на MT/T 818.4-2009 за моделите MCPT и MCPTJ. Приложимият стандарт, сертификационната и тестовата документация трябва да бъдат потвърдени в съответствие с необходимото напрежение и кабелна конфигурация.

2. Какви размери на проводника и номинално напрежение са налични?

Предоставената спецификация обхваща напречно сечение на проводника от 25 mm² до 150 mm² и номинални напрежения от 0,66/1,14 kV и 1,9/3,3 kV. Комбинациите захранващо ядро ​​и контролно ядро ​​могат да бъдат избрани според изискванията на оборудването и веригата.

3. Къде обикновено се използва този майнинг кабел?

Предназначен е за подземно въгледобивно оборудване и свързани захранващи или контролни връзки, особено инсталации, включващи многократно влачене, огъване, усукване, влага, прах и механично въздействие.

4. Каква е функцията на металния екраниращ слой?

Оплетката от медна жица осигурява електромагнитно екраниране около жилата на кабела. Предоставената техническа спецификация показва екраниращо покритие от ≥90%. Правилното заземяване и монтаж също са от значение за ефективността на екраниращата система.

5. Как кабелът трябва да бъде оценен за многократно огъване?

Многожилният меден проводник и гумената конструкция са предназначени за гъвкави мобилни приложения. Радиусът на огъване, честотата на движение, методът на влачене и условията на монтаж трябва да бъдат проверени спрямо приложимата спецификация на продукта и изискванията за изпитване.

6. Могат ли да се предоставят технически документи за минни проекти?

Технически спецификации, записи от инспекции и приложими документи за сертифициране или изпитване могат да бъдат обсъдени в съответствие с изискванията на проекта. За експортни поръчки или официално приемане на мина изискваната документация трябва да бъде потвърдена преди поставянето на поръчката.
