Меден XLPE пожароустойчив захранващ кабел с ниско напрежение използва безкислородни медни проводници, XLPE изолация и огнеустойчиви бариерни слоеве. Може да поддържа капацитет на захранване при пожар. За разлика от обикновените кабели със забавяне на горенето, той се отличава с по-високо ниво на безопасност и служи като предпочитан кабел за аварийно разпределение на електроенергия в задгранични обществени сгради и помещения с висок риск.
|
Номинално сечение (mm²) |
Минимален брой проводящи проводници |
Външен диаметър на проводника （mm） |
Номинална дебелина на изолацията от XLPE/mm |
Приблизителен външен диаметър на изолацията/мм |
Максимално съпротивление на проводника при 20 ℃ (Ω/km) мед |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Отличната проводимост и стабилното съпротивление генерират по-малко топлина по време на продължителна работа. Многонишковата насукана структура осигурява по-добра гъвкавост за полагане в сложни сценарии.
В сравнение с традиционната PVC изолация, тя осигурява превъзходна устойчивост на топлина, ефективност против стареене и устойчивост на химическа корозия. Дългосрочната му работна температура може да достигне 90 ℃ със значително подобрена стабилност на изолацията.
Този диференциращ материал за сърцевината използва огнеустойчив слой от слюда. Когато е изложен на горене с открит пламък, той образува твърд топлоизолиращ карбонизиран слой, за да блокира високотемпературната ерозия на проводниците и да гарантира краткотрайно непрекъснато захранване при пожар.
Устойчив на износване, влага и UV-устойчивост. Той е устойчив на влага и лека корозия на открито и в кабелни канали, за да удължи цялостния експлоатационен живот на кабела.

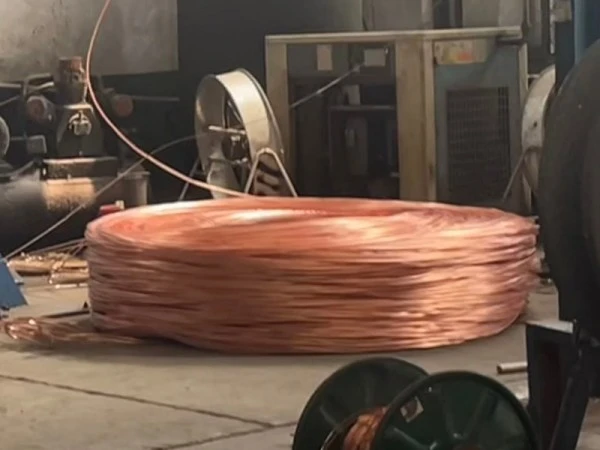

Тестовете за вземане на проби се извършват за медни материали, XLPE пелети и слюдени огнеустойчиви ленти. Несъответстващите суровини са забранени за производство.
Напречното сечение на проводника, дебелината на изолацията и процесът на огнеустойчиво опаковане се наблюдават в реално време, за да се избегнат отклонения в размерите и неравномерно опаковане.

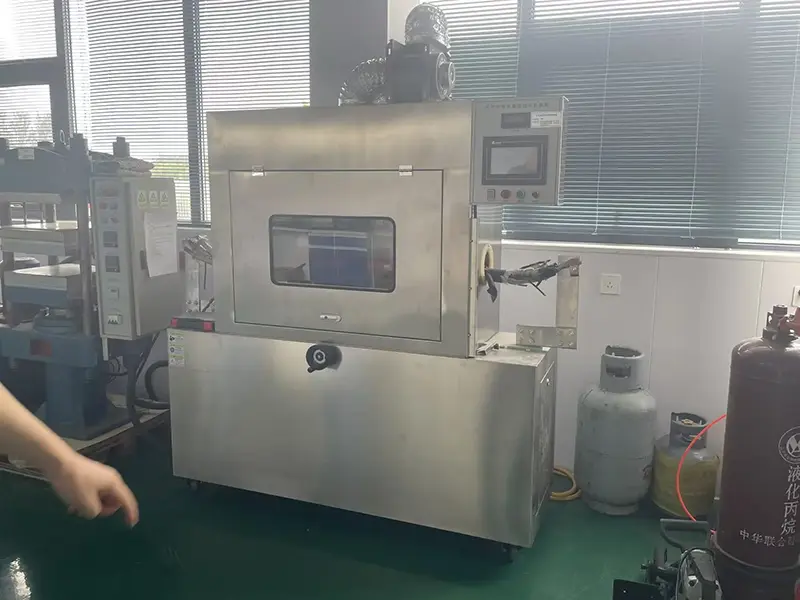

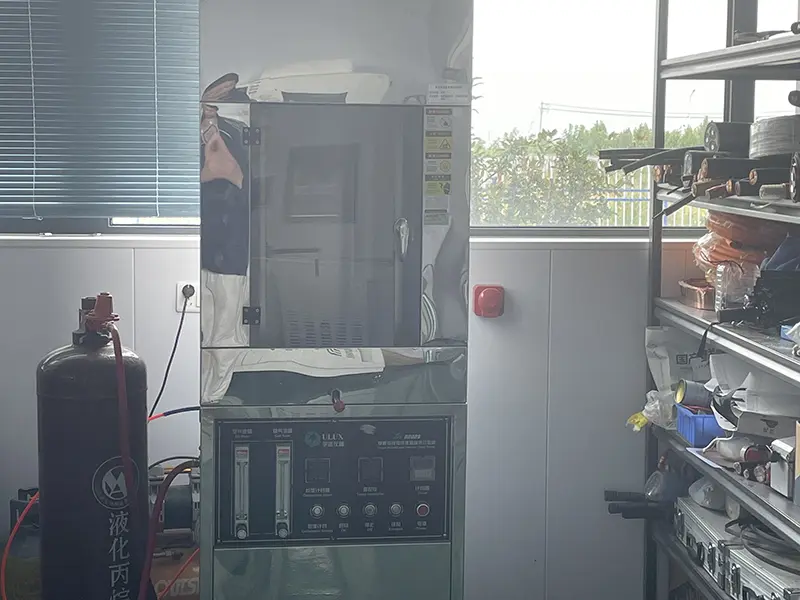

Тест за съпротивление при постоянен ток, тест за издържано напрежение на силовата честота, тест за съпротивление на изолацията, тест за огнеустойчиво изгаряне, тест за стареене и тест за огъване при ниска температура напълно симулират условията на инженерно обслужване.
Външният вид, спецификациите и опаковката се проверяват артикул по артикул. За всяка партида се съхраняват тестови архиви. Тестовите документи на английски език могат да бъдат издадени, за да задоволят изискванията за приемане на проекти в чужбина и митническо освобождаване.
Тоководеща среда. Безкислородната мед с висока проводимост осигурява стабилно предаване на енергия.
Основна отличителна структура. Той изолира висока температура при пожар и поддържа захранването на веригата, което е най-голямата разлика от обикновените захранващи кабели.
Основен електроизолационен компонент, устойчив на висока температура и против стареене, не е лесно да се напука при продължителна работа.
Прави кабела компактен и кръгъл и подобрява механичната устойчивост на компресия.
Осигурява механична защита срещу триене, влага, слънчева светлина и лека корозия на почвата.
Многослойната структура работи синергично, за да реализира двойни възможности: стабилно предаване на енергия при нормални условия и краткотрайно непрекъснато захранване при пожар.
Преминава тестове за огнеустойчивост при горене. Може да поддържа нормално електрозахранване за определен период при условия на открит пламък, за да осигури работата на аварийното осветление, противопожарните помпи и алармените системи. Обикновените кабели, забавящи горенето, могат само да забавят разпространението на огъня и не могат да поддържат захранването.
Изолацията от XLPE позволява дълготрайна работна температура от 90 ℃ и по-висока температура на издръжливост на късо съединение, с много по-добра топлоустойчивост от кабелите с PVC изолация.
Омреженият полиетиленов материал е устойчив на ултравиолетови лъчи и устойчив на стареене при топлина за дълготрайно полагане върху вътрешни кабелни скари и при външни условия над главата.
Плътната обвивка блокира влагата, подходяща за влажни кабелни канали и подземно полагане. Устойчив е на слаба киселинна и слабоалкална корозия.
Компактната цялостна структура предлага добра устойчивост на компресия и издърпване, като издържа на повреди по време на строителни работи.
О: Обикновените огнезащитни кабели са предназначени главно за ограничаване на разпространението на пламъка, докато огнеустойчивите кабели са конструирани да поддържат целостта на веригата за определен период при условия на пожар. Кабелът включва огнеустойчиви слоеве от слюда, които помагат за поддържане на електрическа непрекъснатост по време на излагане на пожар, което го прави приложим за вериги, обслужващи противопожарни помпи, аварийно осветление и алармени системи.
О: Изолацията от XLPE има определена дългосрочна работна температура до 90 ℃. Осигурява добра термична стабилност и устойчивост на стареене и химическо излагане. В сравнение с PVC изолацията, XLPE обикновено е по-подходящ за приложения, където се изискват по-високи непрекъснати работни температури, в зависимост от избраната спецификация на кабела и условията на монтаж.
О: Огнеупорният слой е направен от огнеупорна лента от слюда. При излагане на пламък при висока температура слюдата запазва изолационните си свойства и образува топлоустойчива бариера около проводника, като помага за защита на електрическата изолационна система и поддържа непрекъснатост на веригата за определения огнеустойчив период.
О: Инспекцията може да включва проверки на суровините, наблюдение на производствената линия, тестване на съпротивлението на проводника на готовия продукт, изпитване на издържано напрежение на мощността, изпитване на устойчивост на изолация, тестове за огнеустойчиво изгаряне, тестове за стареене и тестове за огъване при ниска температура. Съответните записи от тестове могат да се съхраняват по партиди и могат да се предоставят технически или тестови документи на английски език в съответствие с изискванията за документация на задгранични проекти.
О: Приложимият метод на полагане зависи от конструкцията на кабела и условията на площадката. Обвивката осигурява защита срещу влага, UV излагане и слаба киселинна или слаба алкална среда. Кабелът може да се обмисли за вътрешни кабелни скари, външно надземно трасе, влажни кабелни канали и някои директно вкопани приложения, където механичните, екологичните и монтажните изисквания са потвърдени.

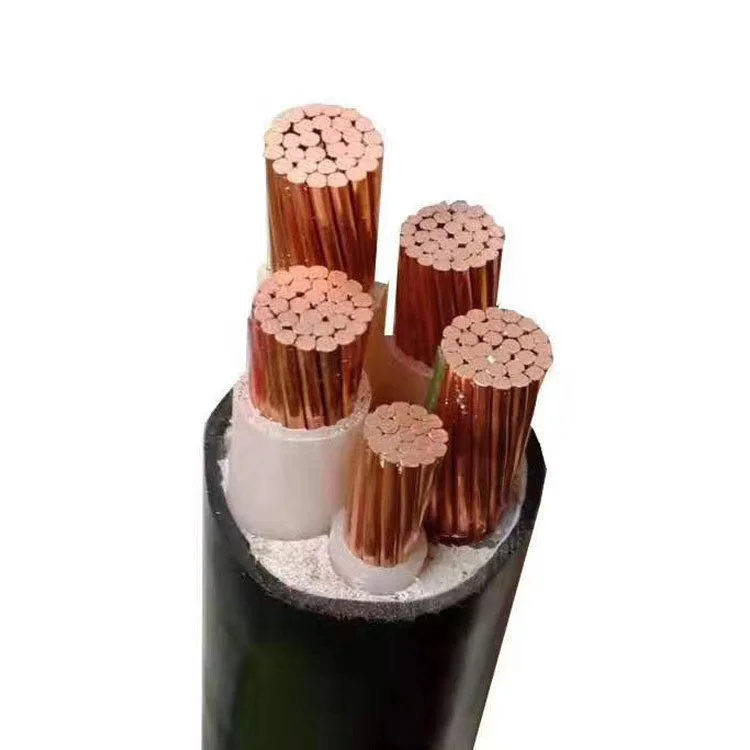

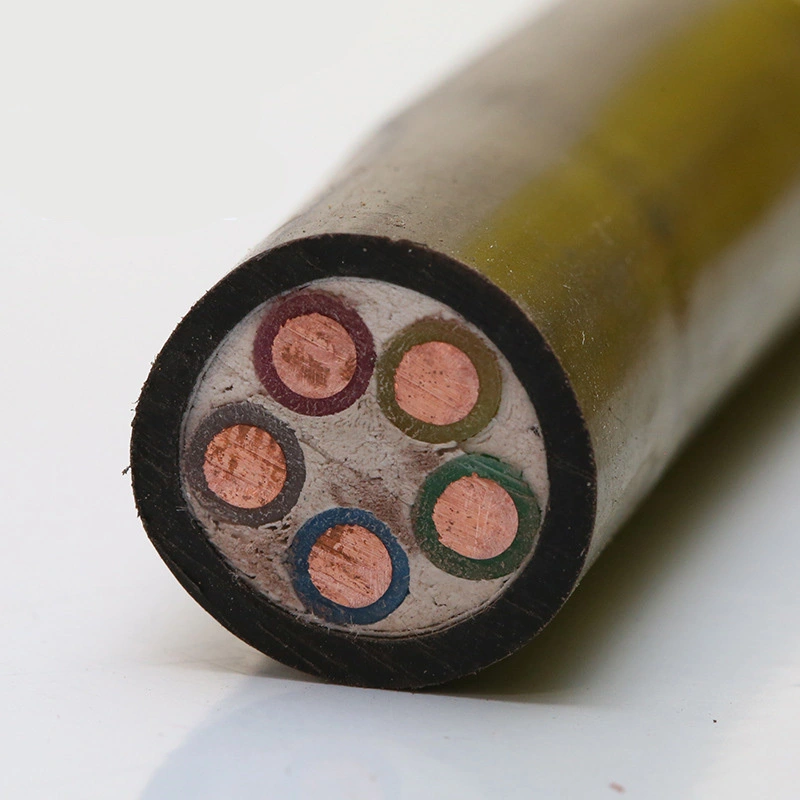

О: Основната конструкция може да бъде описана в пет слоя:
1. Безкислороден меден проводник за пренос на електрически ток;
2. Огнеустойчив слой от слюда, който спомага за поддържане на непрекъснатостта на веригата при пожар;
3. XLPE изолационен слой, осигуряващ електрическа изолация и термична стабилност;
4. Пълнежен слой за структурна опора и стабилност на размерите;
5. Външна обвивка, осигуряваща защита срещу механично износване, влага и излагане на открито.
Комбинираната конструкция отговаря както на нормалното предаване на енергия, така и на изискванията за пожароустойчива верига.
О: Проводникът е направен от безкислородна мед с висока чистота. Конструкцията на многожилен проводник осигурява по-голяма гъвкавост в сравнение с плътен проводник със същото напречно сечение, което прави маршрутизирането и свързването по-лесно в кабелни скари, тръбопроводи и други затворени пространства за окабеляване. Електрическите характеристики трябва да се оценяват според размера на проводника и приложимата спецификация на кабела.
A: Изолацията от XLPE има температурна граница на късо съединение до 250 ℃ за определената кратка продължителност, в зависимост от приложимия кабелен стандарт и работни условия. Готовите кабели могат да бъдат подложени на изпитване за издържано напрежение и съпротивление на изолацията преди доставка. За влажни подземни инсталации трябва да се вземат предвид обвивката, изолационната система, дренажните условия и методът на полагане, за да се поддържат дългосрочни електрически характеристики.
