XLPE изолиран минен захранващ кабел

Модел: MYJV, MYJV22.

XLPE изолиран минен захранващ кабел отговаря на MT/T 818.13-2009, с безкислородни медни проводници с висока чистота, XLPE омрежена изолация и огнеупорна PVC обвивка. Номиналното напрежение варира от 0,6/1kV до 8,7/10kV, с дългосрочна работна температура от 90 ℃. Кабелът е предназначен за стационарно електроразпределение в подземни и открити въглищни мини. Той е за статичен монтаж и не трябва да се използва на мобилно оборудване, което изисква непрекъснато влачене или многократно огъване.

Спецификации на продукта и таблица с технически параметри

Основни характеристики на конструкцията

1. XLPE изолация за по-високи работни температури

Изолацията от XLPE има определена дългосрочна работна температура от 90 ℃, с краткотрайна температура на късо съединение до 250 ℃. В сравнение с PVC изолацията, XLPE осигурява по-висока температурна оценка за фиксирани електрически вериги, където натоварването на проводника и условията на околната среда трябва да се разглеждат заедно.

2. Меден проводник и електрически характеристики

Проводникът е направен от безкислородна мед с висока чистота и се предлага в масивна или многожична конструкция според спецификацията на кабела. Напречното сечение на проводника, разположението на сърцевината и номиналното напрежение трябва да съответстват на свързания товар, разстоянието на предаване и условията на монтаж. Съпротивлението на DC проводник се проверява спрямо приложимите изисквания MT 818 или GB/T 3956.

3. Огнеустойчива PVC обвивка

Външната обвивка осигурява външната защита на кабела и включва свойства за забавяне на горенето за минни приложения. Предоставената спецификация също така идентифицира устойчивост на излагане на масло и киселинно-алкално излагане. Действителната химическа експозиция, водните условия, температурата и механичното напрежение трябва да се вземат предвид при потвърждаване на подходящата конструкция на обвивката.

4. Допълнителна броня от стоманена лента

За инсталации, където е необходима допълнителна механична защита, се предлага бронирана конструкция от стоманена лента. Следователно MYJV22 се отличава от небронираната конструкция на MYJV по своя брониран слой. Окончателната конструкция трябва да бъде избрана според метода на полагане, механичния риск и приложимата спецификация на проекта.

Условия за монтаж и приложение

Тази гама кабели е предназначена за фиксирано електроразпределение, а не за непрекъснато мобилно обслужване. Типичните приложения включват подземни главни пътища, електромеханични камери, фиксирани помпени системи, вентилационно оборудване, конвейерни захранващи вериги и други стационарни точки за разпределение на мощността в рудни.

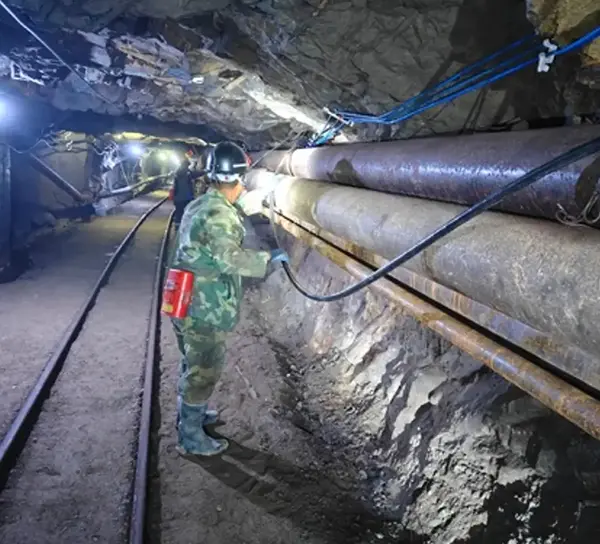

1. Подземно фиксирано електроразпределение

За подземни инсталации спецификацията на кабела трябва да бъде проверена спрямо номинално напрежение, ток на натоварване, инсталационен път, температура на околната среда, излагане на влага и налична механична защита. Когато кабелът е прекаран през зони с по-висок риск от удар или компресия, може да се обмисли бронирана конструкция.

2. Системи за захранване на открити рудници

Фиксираните вериги в открити мини могат да включват излагане на открито, прах, дъжд и температурни промени. Изборът на кабел трябва да отчита тези условия на околната среда заедно с необходимото ниво на напрежение, размер на проводника и разположение на полагането.

3. Съоръжения за миене на въглища и спомагателни съоръжения

Фиксираните електрически вериги за инсталации за миене на въглища, помпени помещения, вентилационни системи и други поддържащи съоръжения могат да бъдат определени според натоварването на оборудването и разстоянието на разпределение. Конструкцията на кабела трябва да се проверява за действителната среда, вместо да се прилага една спецификация за всички минни съоръжения.

Технически подбор и проверка

Преди поръчка трябва да се потвърди необходимото номинално напрежение, напречно сечение на проводника, брой жила, конструкция на бронята, дължина на кабела и метод на монтаж. За по-дълги маршрути на електрозахранване спадът на напрежението и съпротивлението на проводника също трябва да се вземат предвид заедно с очакваното натоварване.

За входяща проверка моделът на продукта и конструкцията на кабела могат да бъдат проверени спрямо спецификацията за покупка. В зависимост от изискванията на проекта, документацията и записите от тестове може да включват съпротивление на проводника, тестове, свързани с изолацията, резултати за устойчивост на напрежение и записи от тестове за забавяне на горенето. Когато се изисква сертификат за специфична мина или допълнителни документи за проверка, те трябва да бъдат потвърдени преди производството и изпращането.

ЧЗВ

В1: Какъв стандарт се прилага за този захранващ кабел за копаене?

A: Продуктът е специфициран съгласно MT/T 818.13-2009, с изисквания за проводник, посочени в GB/T 3956, където е приложимо. Точният стандарт и документация, необходими за даден проект, трябва да бъдат потвърдени спрямо избрания модел и номиналното напрежение.

Q2: Какво напрежение и размери на проводника са налични?

О: Посоченият обхват на номиналното напрежение е от 0,6/1 kV до 8,7/10 kV, докато техническата таблица изброява напречните сечения на проводниците от 2,5 mm² до 300 mm². Конфигурацията на жилата може да бъде 3-жилна или 3+1-жилна, като точната комбинация зависи от избраната спецификация на кабела.

В3: Каква е разликата между MYJV и MYJV22?

О: MYJV се отнася за конструкцията с изолация от XLPE и PVC обвивка, докато MYJV22 добавя армировка от стоманена лента. Бронираният вариант се разглежда, когато инсталацията изисква допълнителна механична защита. Подходящата конструкция зависи от трасето на кабела и условията за полагане.

Въпрос 4: Може ли този кабел да се използва на машини за коса за въглища или друго мобилно минно оборудване?

О: Не. Този кабел е предназначен за статична инсталация и фиксирано разпределение на мощността. Оборудването, включващо непрекъснато влачене, повтарящо се огъване или друга мобилна услуга, обикновено изисква гъвкав кабел за копаене, специално определен за това работно състояние.

Q5: Каква информация трябва да бъде предоставена при искане на оферта?

О: Необходимата информация обикновено включва номинално напрежение, напречно сечение на проводника, конфигурация на сърцевината, дължина на кабела, количество, метод на инсталиране и оборудване за приложение. Ако проектът изисква специално сертифициране, записи от инспекции, изисквания за опаковане или технически документи, те също трябва да бъдат посочени в запитването.

Q6: Какво трябва да се провери преди изпращане или приемане на обекта?

О: Проверете модела на кабела, номиналното напрежение, размера на проводника, конфигурацията на сърцевината, типа броня и дължината на кабела спрямо спецификацията за покупка. В зависимост от проекта, прегледайте съответните резултати от електрически тестове, данни за съпротивлението на проводника, записи за устойчивост на напрежение, документация за забавяне на горенето и необходимите сертификати преди приемане.

За фиксирани системи за разпределение на мощността в мините, XLPE изолираният минен захранващ кабел трябва да бъде избран според електрическия товар, номиналното напрежение, метода на инсталиране и условията на околната среда. За приложения, включващи непрекъснато движение, конструкцията на кабела трябва да се прегледа отделно, за да съответства на механичните изисквания на оборудването.
