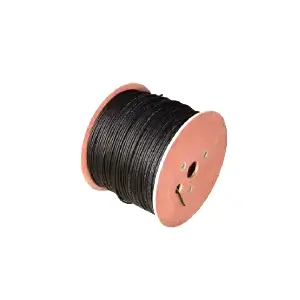

Qiancheng PV1-F соларен кабел за постоянен ток е доставен за инженеринг на фотоволтаични електроцентрали, подходящ за изграждане на кабели за предаване на постоянен ток от страната на фотоволтаичния модул. Осигурява отлична UV устойчивост, устойчивост на високи и ниски температури, киселинно-алкална устойчивост на корозия, устойчивост на претоварване, устойчивост на износване и антикорозионни характеристики. Адаптивен към различни тежки фотоволтаични работни условия, той осигурява безопасна и стабилна работа на системата с дълъг експлоатационен живот.
|
Брой ядра × номинална площ на напречното сечение (mm²) |
Номинална дебелина на изолацията (mm) |
Номинална дебелина на обвивката (mm) |
Максимален среден външен диаметър (mm) |
Минимално съпротивление на изолацията при 20 ℃ (MΩ・km) |
Минимално съпротивление на изолацията при 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

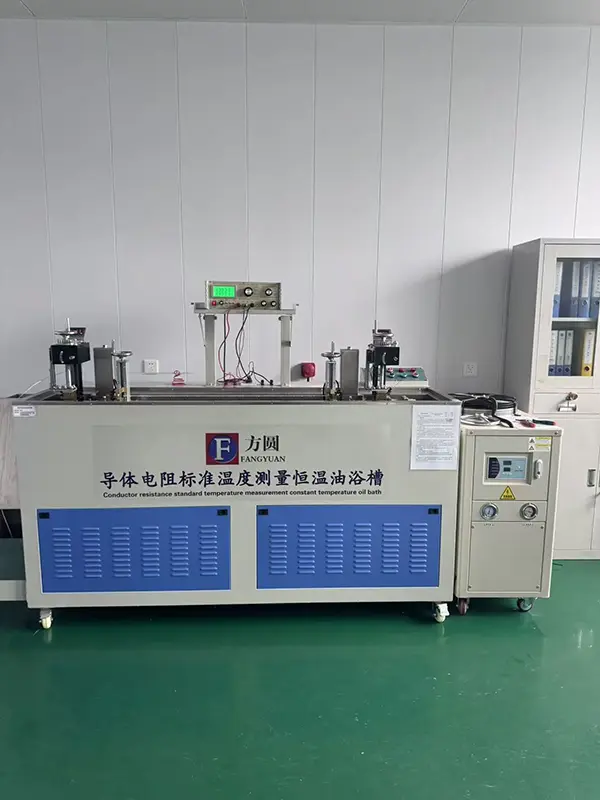

Qiancheng PV1-F соларен DC кабел приема калайдисан гъвкав меден проводник със съпротивление, по-добро от националния стандарт и ниско покачване на температурата при условия на пълно натоварване. Преминал е тест за UV-стареене за анти-стареене и устойчивост на напукване. Данните от суровините и тестовете могат да бъдат проверени, за да се избегне подправяне.
Обикновените фотоволтаични кабели са склонни да се напукват при ниски температури. Този продукт е преминал тест за огъване при -40 ℃ и е устойчив на повреди по време на строителството в хладни региони. Обвивката е устойчива на озон, масло и антикорозионна среда, подходяща за сурови среди като солени и алкални зони и крайбрежни условия на солени пръски с по-нисък процент на повреда.
Стоките на място са налични за директна доставка. За големи мегаватови фотоволтаични проекти може да се предостави персонализирана номинална площ на напречното сечение, степен на забавяне на горенето и дължина на бобината. Без надценка на посредник, осигуряваща предимства в разходите за инженерингови доставки в голям обем.
Всички слънчеви DC кабели Qiancheng PV1-F са тествани с проби за издръжливост на постоянно напрежение и съпротивление на изолацията преди доставката. Той може да устои на обратно въздействие на високо напрежение на фотоволтаични системи и да предотврати опасност от изтичане на електричество, повреда и пожар в DC вериги. Той отговаря на клас C за забавяне на пламъка, за да ограничи разпространението на пламъка по кабелите.
UV-устойчив за стабилна дългосрочна работа в рамките на -40℃ ~ 90℃. Устойчив на стареене и напукване при продължително излагане на открито. Безхалогенният тип с нисък дим е опционален за намаляване на токсичния дим по време на пожар и гарантира безопасност за вътрешни фотоволтаични приложения.
Отличната гъвкавост на кабела предотвратява повреда на изолационния слой, причинена от влачене или леко притискане по време на строителството, намалявайки рисковете от преработка и разходите за поддръжка на по-късен етап.
Qiancheng PV1-F слънчев DC кабел е специално проектиран за DC-странично окабеляване на фотоволтаични системи за генериране на електроенергия:
- Шинно окабеляване за модули на мащабни централизирани наземни фотоволтаични централи;
- Разпределени фотоволтаични електроцентрали на покриви на промишлени и търговски сгради;
- Свързани към мрежата битови разпределени фотоволтаични системи;
- Фотоволтаични проекти при сложни условия, включително хибридни системи за рибарство и слънчева енергия, хибридни системи за селско стопанство и слънчева енергия, планински и обекти в Гоби.
О: Проводникът е изработен от калайдисана гъвкава мед, осигуряваща добра електрическа проводимост и гъвкавост за непрекъсната работа с ток във фотоволтаични постоянни вериги. Неговата проводникова конструкция също помага да се контролира повишаването на температурата при нормални условия на пълно натоварване.
A: Специфицираният непрекъснат работен температурен диапазон е от -40 ℃ до 90 ℃. Кабелът също е преминал тест за огъване при ниска температура при -40 ℃, за да се оцени неговата гъвкавост и устойчивост на напукване по време на монтаж в студена среда.
О: Обвивката осигурява устойчивост на озон, масло, солен спрей и киселинно-алкално излагане. Това прави кабела приложим за фотоволтаични инсталации в крайбрежни райони, солени-алкални среди и риболовни-слънчеви или други външни хибридни проекти, в зависимост от действителните условия на място.
О: Готовите кабели могат да бъдат тествани за издръжливост на постоянно напрежение и съпротивление на изолацията в съответствие с приложимите изисквания за проверка. Тези тестове помагат да се провери целостта на изолацията и електрическите характеристики, преди кабелът да бъде изпратен.
О: Кабелът има клас Class-C за забавяне на горенето. Конструкцията му е предназначена да ограничи разпространението на пламъка по кабела, когато е изложен на локализиран пожар, поддържайки изискванията за пожарна безопасност на фотоволтаичното окабеляване с постоянен ток.
О: Гъвкавата конструкция помага на кабела да издържи на нормално прокарване, издърпване и леко натискане по време на монтаж. Правилното боравене и спазването на определения радиус на огъване все още са необходими, за да се избегне механично увреждане на изолацията или обвивката.
О: Използва се главно за окабеляване от страна на постоянен ток във фотоволтаични системи за генериране на електроенергия, включително наземни електроцентрали, търговски и промишлени покриви, жилищни фотоволтаични системи, селскостопански соларни проекти и рибарски слънчеви инсталации.
О: Изолацията използва радиационно омрежен полиолефин и е преминала тест за UV-стареене. Конструкцията на материала осигурява устойчивост на излагане на ултравиолетови лъчи и помага за поддържане на физическите свойства на кабела по време на продължително използване на открито.
