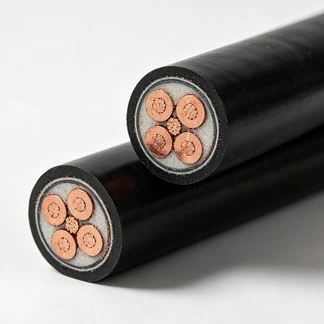

Меден PVC FR пожароустойчив захранващ кабел за ниско напрежение

За захранващи вериги с ниско напрежение, които трябва да поддържат електрическа непрекъснатост при определени условия на пожар, медният PVC FR пожароустойчив захранващ кабел за ниско напрежение използва меден проводник с огнеустойчива защита от слюда и огнеустойчива PVC изолация и обвивка. Конструкцията е предназначена за пожаро-аварийно електроразпределение и други инсталации, където при избора на кабел се вземат предвид както целостта на веригата, така и контролът на разпространението на пламъка.

Размери и технически параметри на продукта

Материал и кабелна конструкция

Меден проводник

Проводникът е изработен от мед и се предлага в твърди или многожилни конструкции според посочения размер на проводника. Размерите на проводника и максималните стойности на съпротивление са предоставени в техническата таблица за справка по време на избора и проверката на продукта.

Fire-resistant Layer

Огнеустойчив слой на базата на слюда е вграден около изолирания проводник, за да осигури термична защита по време на определено излагане на огън. Неговата функция е да поддържа електрическата изолация и целостта на веригата за продължителността, определена от приложимия тест за устойчивост на огън.

PVC изолация

PVC изолацията осигурява електрическо разделяне между медния проводник и външните слоеве. Дебелината на изолацията варира в зависимост от размера на проводника, както е показано в данните на продукта. Контролът на производството се фокусира върху постоянното изолационно покритие и необходимите електрически свойства.

Огнеустойчива външна обвивка

Външната обвивка осигурява механична защита и допринася за забавяне на горенето. За монтаж на открито, в тава или в изкоп трябва да се вземат предвид действителните условия на околната среда, включително температура, влага, ултравиолетово излагане и механично натоварване.

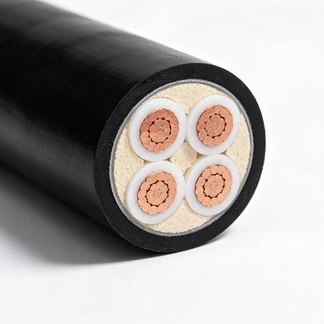

Медният PVC FR пожароустойчив захранващ кабел с ниско напрежение използва отделни функционални слоеве за пренос на ток, електрическа изолация, пожароустойчивост и външна защита. Тази конструкция позволява кабелът да бъде оценен според специфичните електрически и противопожарни изисквания за даден проект.

Производство и контрол на процесите

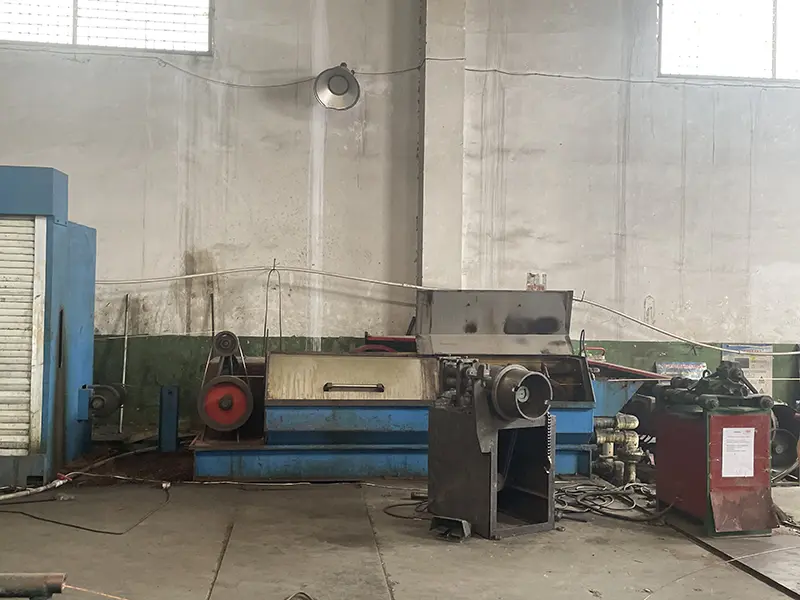

Подготовка на меден прът и изтегляне на тел

Медните пръти се обработват чрез оборудване за теглене на тел, за да се получат проводници с необходимия диаметър и електрически свойства. Съпротивлението на проводника и изискванията за размерите се контролират по време на производството според поръчаната спецификация.

Отгряване

Непрекъснато отгряване се използва, когато е необходимо, за да се регулира гъвкавостта на проводника и да се облекчи вътрешното напрежение след изтегляне. Температурата на процеса и условията на линията се контролират според спецификацията на проводника, вместо да се третират като универсална фиксирана стойност за всяка кабелна конструкция.

Навиване на проводник

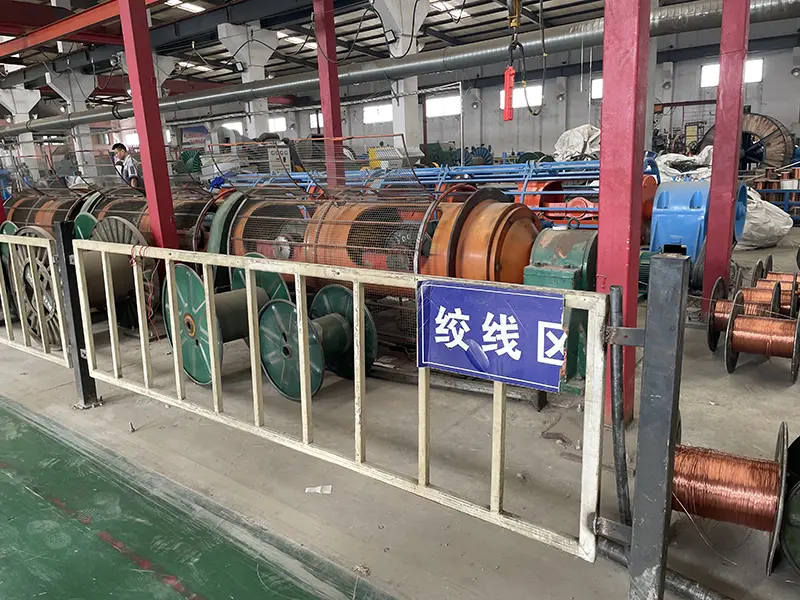

За многожилни проводници отделните проводници се оформят в определената структура на проводника. Процесът на навиване контролира дължината на полагането и геометрията на проводника, за да осигури постоянно напречно сечение за последваща обработка на изолация и огнеустойчив слой.

Опаковка със слюдеста лента

Огнеустойчивата слюдена лента се нанася около проводника или изолираната сърцевина, като се използва контролирано напрежение и припокриване на обвивката. Постоянното покритие е важно, тъй като празнините или повредените участъци могат да повлияят на огнеустойчивия слой по време на последващо тестване.

Огнеустойчива екструзия на PVC изолация

Около подготвения проводник се екструдира PVC изолация. Контролът на линията включва размери на изолацията, състояние на повърхността и електрическа цялост. Когато е посочено, може да се използва онлайн тестване с искра за идентифициране на изолационни дефекти по време на екструдиране.

Онлайн тестване на искри

Онлайн тестването на искри осигурява непрекъснато наблюдение на целостта на изолацията по време на екструдиране. Дефектните секции могат да бъдат идентифицирани и маркирани за по-нататъшна проверка, преди кабелът да премине към по-късните етапи на производство.

Окабеляване и запълване

За приложими кабелни конструкции се използват пълнежни материали за поддържане на предвидената вътрешна геометрия и поддържане на необходимата противопожарна конструкция. Процесът на окабеляване се контролира, за да се запазят готовите размери на кабела в определения диапазон.

Екструдиране на външна обвивка

Огнеупорната PVC външна обвивка е екструдирана върху кабелния комплект, за да осигури механична защита и защита на околната среда. Размерите на обвивката, състоянието на повърхността и крайният външен диаметър се проверяват спрямо спецификацията на продукта.

Проверка на готовия продукт

Преди изпращане готовите кабели могат да бъдат проверени за размери, съпротивление на проводника, цялост на изолацията, издръжливост на напрежение и приложими изисквания за пожароустойчивост. Записите от тестовете се съхраняват в съответствие с изискванията за производство и поръчка.

Контрол на качеството и проверка на продукта

Инспекция на суровините

Входящите медни пръти, огнеупорна лента от слюда и PVC материали се проверяват спрямо необходимите материали и производствени спецификации преди употреба. Съответните входящи инспекционни записи могат да бъдат запазени като част от партидния контрол.

Инспекция в процеса

Производствената инспекция обхваща размерите на проводниците, екструдирането на изолацията, обвиването със слюдена лента, геометрията на кабела и други параметри на процеса, свързани с конструкцията на продукта. Електрическите проверки се извършват на етапите, определени от процедурите за производство и контрол на качеството.

Тестване на готов продукт

Тестването на готови кабели може да включва изпитване за устойчивост на огън, изпитване за забавяне на пламъка, изпитване за издръжливост на напрежение на силовата честота и изпитване за съпротивление на изолацията в съответствие с приложимата спецификация на продукта и изискванията на проекта. Проверените условия и резултати от изпитването трябва да бъдат цитирани от съответните записи от изпитването.

Проследимост на партидите

Информацията за производството и проверката може да бъде свързана със съответната кабелна партида или макара. Когато е необходимо за приемане на проекта, могат да бъдат предоставени поддържащи записи от тестове и информация за проследимост в съответствие с договорения обхват на документацията.

Противопожарна и електрическа ефективност

Огнеустойчивост

Огнеустойчивият слой от слюда е предназначен да поддържа целостта на веригата, когато кабелът е подложен на определени условия на огън. Продължителността на огнеустойчивостта е резултат от теста, а не обща оперативна гаранция, така че приложимият метод за изпитване, температура, продължителност и критерии за приемане трябва да бъдат потвърдени за всеки проект.

Забавяне на горенето

Забавянето на горенето и огнеустойчивостта описват различни свойства на кабела. Огнеустойчивостта се отнася до ограничаване на разпространението на пламъка при определен тест, докато огнеустойчивостта се отнася до поддържане на функцията на веригата за определен период при определено излагане на огън. И двете изисквания трябва да бъдат оценени отделно по време на избора на кабел.

Електрическа изолация

PVC изолацията осигурява основната електрическа бариера около проводника. Еднаквата дебелина на изолацията и електрическите тестове са важни за поддържане на целостта на изолацията по време на нормална експлоатация. Изискваното изпитвателно напрежение и методът на проверка трябва да следват спецификацията на продукта и приложимия стандарт.

Поради това медният PVC FR пожароустойчив захранващ кабел за ниско напрежение се избира не само според размера на проводника, но и според необходимото ниво на пожароустойчивост, инсталационна среда, ток на натоварване, изискване за спад на напрежението и приложими електрически стандарти.

Приложения и условия за инсталиране

Изграждане на противопожарни енергийни системи

Този кабел може да бъде специфициран за захранващи вериги с ниско напрежение, обслужващи аварийно осветление, противопожарни помпи, алармено оборудване и други противопожарни товари, където проектът изисква конструкция на пожароустойчив кабел. Крайният тип кабел трябва да отговаря на проекта на сградата и приложимите изисквания за пожарна безопасност.

Промишлени съоръжения

В промишлени предприятия кабелът може да се използва за силови вериги в зони, където свойствата за забавяне на горенето и огнеустойчивостта са част от електрическия дизайн. По време на монтажа трябва да се вземат предвид разположението на кабелните скари, температурата на околната среда, групирането и механичната защита.

Общинска инфраструктура и кабелни канали

Кабелът може да се използва в проекти за общинско електроразпределение и кабелни канали, където конструкцията му е подходяща за местните условия на околната среда. Условията на влага, температура, механично натоварване и дренаж трябва да бъдат прегледани, преди да изберете метода на монтаж.

Вътрешен и външен монтаж

Вътрешни кабелни скари, външна надземна инсталация и кабелни канали могат да бъдат взети под внимание според конструкцията на кабела и изискванията на проекта. Дълготрайното полагане под вода не се препоръчва за този продукт, освен ако не е посочена конструкция, специално проектирана за продължително излагане на вода.

Изисквания за инсталиране

Температура на монтаж

За кабели с PVC изолация, PVC обвивка или безхалогенна огнеупорна обвивка, температурата на околната среда при монтаж не трябва да бъде по-ниска от 0 ℃. Процедурите за инсталиране също трябва да отчитат манипулирането на кабелите и условията на околната среда на работното място.

Минимален радиус на огъване по време на монтаж

След завършване на полагането на кабела се извършва изпитване на издръжливост на напрежение за 15 минути при изпитвателно напрежение 3,5 kV.

Техническа документация и поддръжка при износ

За оценка на проекта Qiancheng може да предостави продуктови спецификации, налични фабрични тестови записи и други подкрепящи документи в съответствие с поръчаната конструкция на кабела и изискванията на договора. Клиентите могат да предоставят размер на проводника, дължина на кабела, метод на инсталиране, необходимо ниво на пожароустойчивост и приложими стандарти за технически преглед преди производството.

За задгранични проекти изискванията за документация могат да бъдат потвърдени преди производството, така че съответните данни за продукта, записи от инспекции и тестови документи да бъдат подготвени с поръчката. Могат да бъдат предоставени технически документи на английски език, когато са налични и приложими за конкретния продукт.

ЧЗВ

Q1: Каква е разликата между забавяне на горенето и огнеустойчивост?

О: Забавянето на пламъка се отнася до способността на кабела да ограничи разпространението на пламъка при определен тест. Пожароустойчивостта се отнася до поддържането на целостта на веригата за определен период при определени пожарни условия. Те са отделни изисквания за ефективност и не трябва да се третират като взаимозаменяеми термини.

Q2: Каква функция осигурява слоят слюда?

О: Слоят от слюда представлява част от огнеустойчивата конструкция около проводника или изолираната сърцевина. По време на определен тест за пожар той помага за защита на изолацията и целостта на поддържащата верига за проверената продължителност на теста.

В3: Какви конструкции с медни проводници се предлагат?

О: Техническата таблица включва конфигурации на твърди и многожилни проводници за определени по-малки напречни сечения, докато по-големите размери използват многожилни конструкции. Структурата на проводника трябва да бъде потвърдена в съответствие с необходимото напречно сечение и спецификация на продукта.

Q4: Как трябва да бъде избран размерът на кабела?

A: Изборът трябва да вземе предвид тока на натоварване, метода на инсталиране, температурата на околната среда, групирането на кабелите, спада на напрежението и условията на късо съединение. Размерите и стойностите на съпротивлението в таблицата предоставят данни за продукта, докато окончателното оразмеряване трябва да следва приложимия стандарт за електрически дизайн.

Q5: Какви са изискванията за температура на монтаж и радиус на огъване?

О: Определената минимална околна температура при монтаж е 0 ℃. Минималният радиус на огъване е 20D за неброниран едножилен кабел, 15D за брониран едножилен кабел, 15D за неброниран многожилен кабел и 12D за брониран многожилен кабел. Прилагат се по-ограничителни стойности в близост до съединителни кутии и клеми, както е посочено в таблицата за монтаж.

Q6: Изисква ли се тест след полагане на кабел?

О: Съгласно предоставените изисквания за монтаж, трябва да се извърши тест за издръжливост на напрежение след полагане при 3,5 kV за 15 минути. Действителната процедура за изпитване трябва да следва приложимата спецификация на проекта и изискванията за електрическа безопасност.

Q7: Може ли кабелът да се използва на открито или в кабелни канали?

О: Може да се има предвид инсталиране на открито и в кабелен канал, когато кабелната конструкция е подходяща за действителната температура, влага, UV излагане и механични условия. За този продукт не се препоръчва дългосрочно потапяне под вода.

Q8: Какви документи могат да бъдат предоставени за проекти в чужбина?

О: В зависимост от конфигурацията на продукта и договора, наличната документация може да включва спецификации на продукта, записи от фабрични тестове, резултати от тестове за издръжливост на напрежение, доклади от тестове за пожароустойчивост и свързана с партидата информация за проследяване. Необходимите документи трябва да бъдат потвърдени преди производството.
