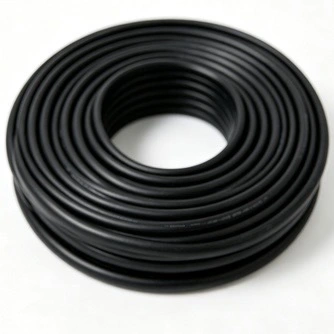

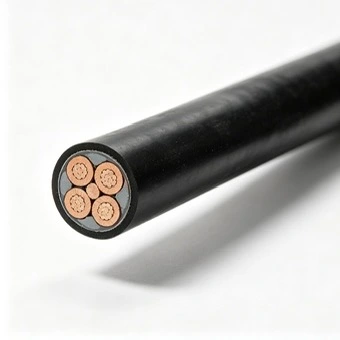

Меден PVC пожароустойчив захранващ кабел за ниско напрежение е кабелна конструкция за ниско напрежение, включваща медни проводници, PVC изолация и обвивка и огнеустойчив слой от слюда. Предназначен е за вериги, където се изисква непрекъснатост на захранването по време на определено състояние на пожар, включително аварийно захранване, противопожарна защита и други електрически системи, свързани с безопасността. Qiancheng произвежда кабела с контролиран процес на тестване на проводника, изолацията, огнеустойчивостта и готовия продукт.
|
Номинално сечение (mm²) |
Минимален брой проводящи проводници |
Външен диаметър на проводника （mm） |
Номинална дебелина на PVC изолацията/мм |
Приблизителен външен диаметър на изолацията/мм |
Максимално съпротивление на проводника при 20 ℃ (Ω/km) мед |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Електролитни медни пръти с висока чистота се изтеглят в необходимия диаметър на проводника чрез оборудване за изтегляне с множество матрици. Непрекъснатото отгряване се използва за облекчаване на вътрешния стрес и поддържане на необходимите механични свойства. Съпротивлението на проводника се проверява по време на производството спрямо определените електрически изисквания.
За многожилни конструкции отделните медни проводници се подреждат и многожилни според определената структура на проводника. Процесът контролира дължината на полагането и геометрията на проводника, като същевременно поддържа гъвкавостта, необходима за инсталиране на кабели.
Пожароустойчивият слой се оформя чрез увиване на слюдена лента около жилото на проводника или кабела според определената конструкция. Припокриването и покритието се контролират по време на производството, така че огнеустойчивият слой да остане непрекъснат около защитената секция.
Около проводника е екструдирана огнеупорна PVC изолация. Размерите и концентричността на изолацията се наблюдават по време на производството, за да се поддържа определената дебелина и да се намали локализираното електрическо напрежение, причинено от прекомерна ексцентричност.
Онлайн тестер за искри проверява целостта на изолацията по време на екструдиране. Когато се открие дефект в изолацията, засегнатата позиция може да бъде идентифицирана за проверка и коригиращи действия преди следващия производствен етап.
При многожилни конструкции изолираните жила се окабеляват заедно с посочените пълнежни материали. Процесът поддържа предвидената геометрия на кабела и осигурява последователна основа за външната обвивка.
Огнезащитният PVC се екструдира като външна обвивка в съответствие с избраната конструкция на кабела. Идентификацията на продукта може да бъде отбелязана върху обвивката, включително информация за съответния модел и спецификация, необходима за инсталиране и проверка.
Готовите кабели се проверяват съгласно приложимата техническа спецификация. Проверката може да включва изпитване за устойчивост на огън, изпитване на издържано напрежение на силовата честота, измерване на съпротивлението на изолацията, съпротивление на проводника и тестове за огъване при ниска температура, когато е необходимо.

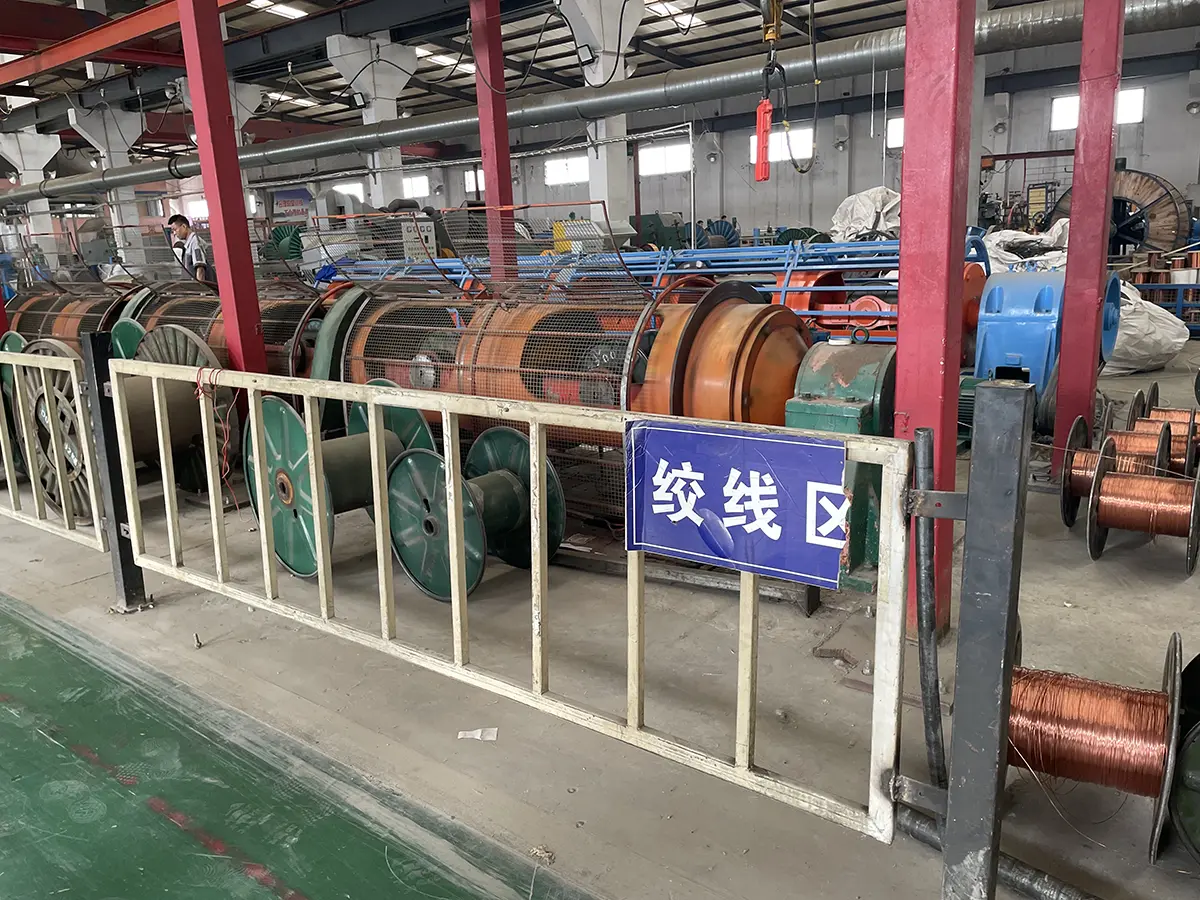

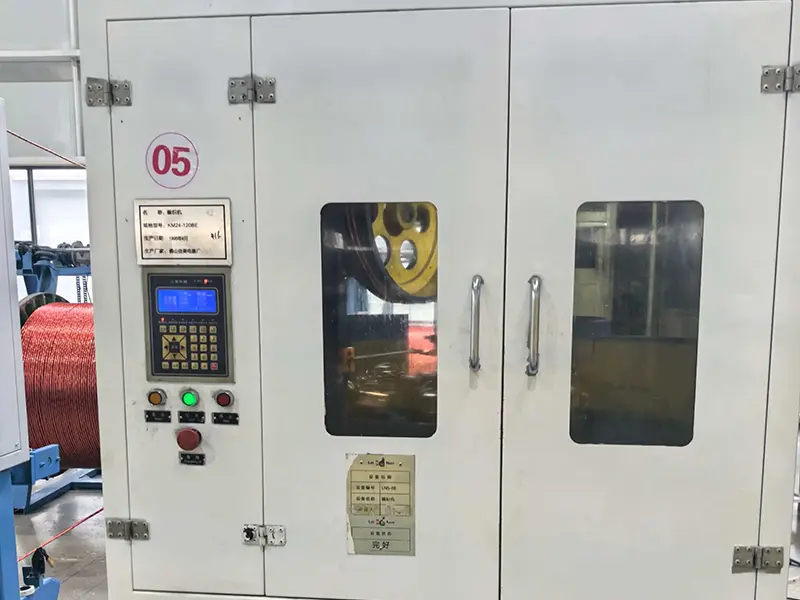

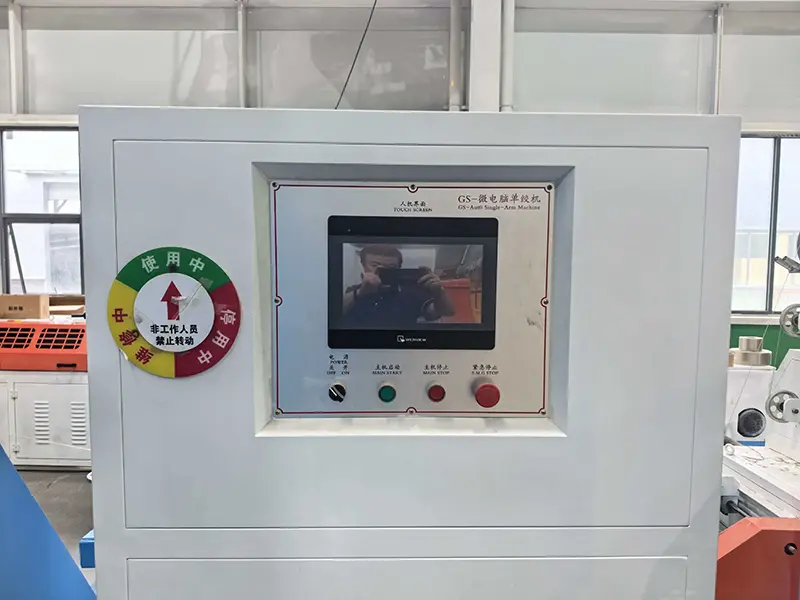

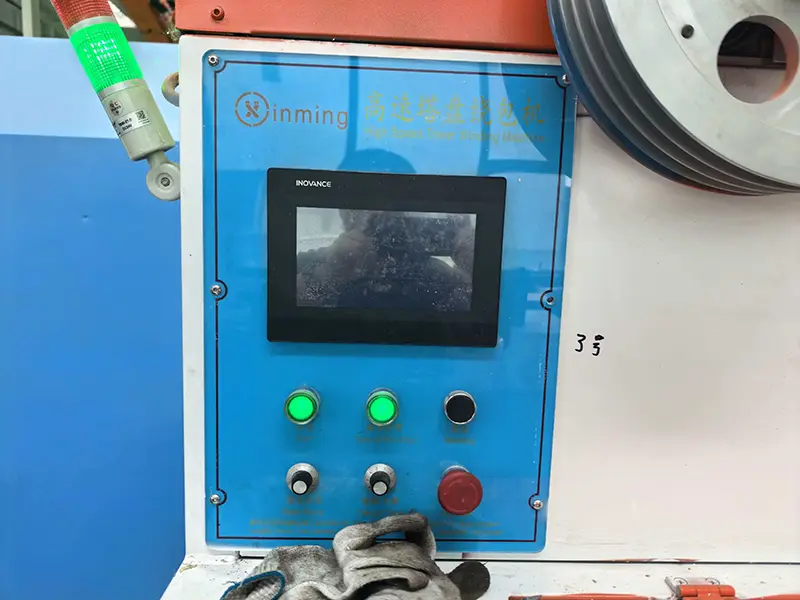

Оборудването за производство на кабели на Qiancheng включва единични снопове, шестдискови напречни снопове, контролирани от микрокомпютър снопове, високоскоростни машини за опаковане, линии за екструдиране на PVC изолация и обвивка, оборудване за кабели, интегрирано оборудване за маркиране и екструдиране и автоматични системи за навиване и поемане.
Входящите материали като безкислородни медни пръти, слюдена огнеустойчива лента и огнеупорни PVC съединения могат да бъдат проверени преди да влязат в производството. Записите от проверката на материалите осигуряват справка за последващо проследяване на партидите и контрол на процеса.
Ключовите параметри на процеса включват припокриване на слюдена лента, дебелина на изолацията, размери на проводника и условия на екструзия. Патрулна инспекция се извършва по време на производството, за да се идентифицират отклонения в размерите или процеса, преди кабелът да достигне етапа на крайния продукт.

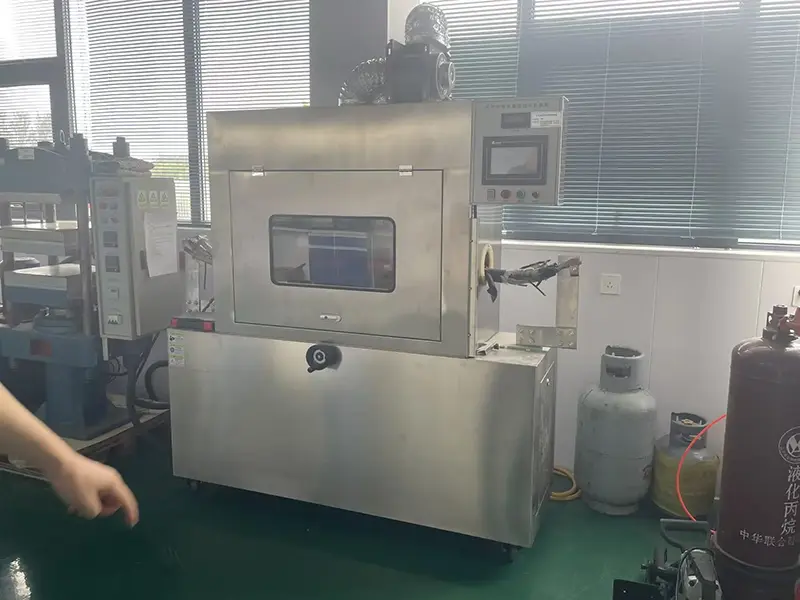

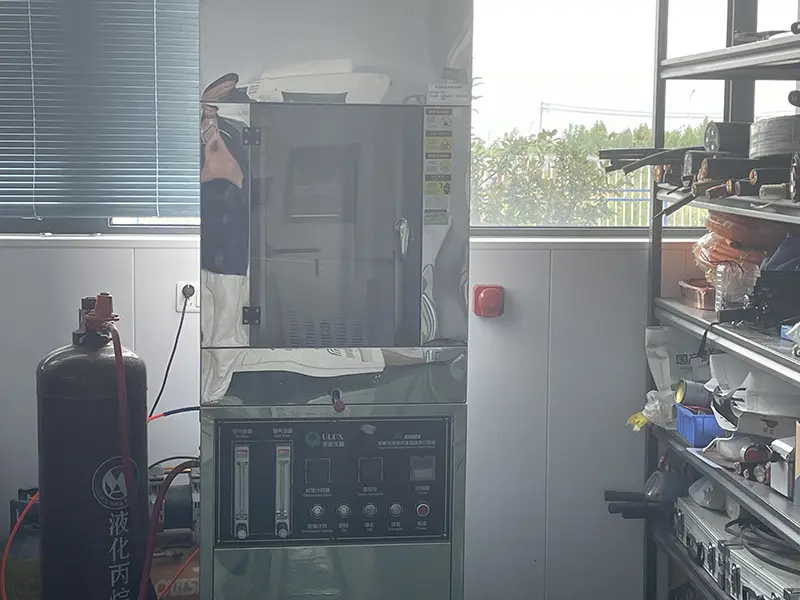

За приложимата огнеустойчива конструкция може да се проведе изпитване за излагане на огън при определени условия на изпитване. Предоставената производствена информация се позовава на тест за пожар при 750 ℃ с продължителност 90 минути съгласно GB/T 19216. Действителният метод на изпитване, конструкцията на пробата и критериите за приемане трябва да бъдат потвърдени спрямо приложимия стандарт и спецификация на продукта.
Електрическата проверка може да включва изпитване на издържаното напрежение на мощността, измерване на съпротивлението на изолацията и съпротивлението на проводника при постоянен ток. Предоставените данни определят тест за издържано напрежение на мощност от 3,5 kV за 5 минути и съпротивление на изолацията от ≥100 MΩ/km за приложимата продуктова спецификация.
В зависимост от спецификацията на продукта, оценката на околната среда може да включва нискотемпературно огъване, UV атмосферни влияния и изпитване за киселинно-алкална корозия. Приложимата тестова температура, продължителност и критерии за приемане трябва да бъдат потвърдени в съответствие с изискванията на поръчката.
Преди изпращане готовите кабели могат да бъдат проверени за външен вид, маркировка на продукта, конструкция на кабела и информация за макарата. Записите от фабричните инспекции и други необходими технически документи могат да бъдат доставени според изискванията на поръчката и проекта.
Пожароустойчивият слой от слюда образува изолационна бариера около проводника при излагане на висока температура. В комбинация с огнеупорната PVC изолация и обвивка, конструкцията е предназначена да поддържа целостта на веригата за определената продължителност на теста, вместо просто да ограничава разпространението на пламъка.
Меден PVC пожароустойчив захранващ кабел с ниско напрежение се характеризира с еднаква, неексцентрична дебелина на изолационния слой. Всички готови кабели преминават тест за устойчивост на напрежение при потапяне във вода, елиминирайки рисковете от електрически утечки и късо съединение във влажна подземна среда. В сравнение с нестандартните кабели, направени от рециклирани материали, процентът на повреда е намален с 98%.
Конструкцията на кабела съчетава медни проводници, слюден огнеупорен материал и огнеупорна PVC изолация и обвивка. По време на монтажа кабелът трябва да бъде защитен от прекомерно издърпване, остри ръбове и повреда на огнеупорния слой. Трябва да се изберат подходящи огнеустойчиви аксесоари за свързване, когато се изисква от проекта за монтаж.
Qiancheng Cable произвежда силови и контролни кабелни продукти в производствената си база в Hengshui, Hebei. Фабрична проверка, техническа документация и специфична за проекта информация за продукта могат да бъдат предоставени според поръчката. За задгранични проекти необходимите сертификати, протоколи от тестове и документация трябва да бъдат потвърдени преди производството, така че предоставените документи да отговарят на дестинацията и изискванията на проекта.
Кабелът може да се счита за вериги с ниско напрежение, където поддържането на електрическа непрекъснатост по време на определено състояние на пожар е част от изискването на проекта, включително аварийно осветление, пожароизвестяване и други системи, свързани с безопасността.
Болници, училища, търговски сгради и други обществени съоръжения могат да определят огнеустойчиви кабелни конструкции за избрани аварийни и противопожарни вериги. Необходимата продължителност на пожара и стандартът за изпитване трябва да бъдат потвърдени от спецификацията на проекта.
Продуктът може да се използва в кабелни скари, канали и други защитени системи за трасиране, където конструкцията на кабела и условията за монтаж са съвместими. Прокарването на кабела трябва да осигурява подходяща защита срещу механични повреди и прекомерно огъване.
Промишлени предприятия, инфраструктурни съоръжения и други разпределителни системи за ниско напрежение може да изискват огнеустойчиви вериги за критично оборудване. Размерът на проводника, конфигурацията на сърцевината, методът на инсталиране и изискванията за пожароустойчивост трябва да бъдат потвърдени преди спецификацията.
О: Огнеупорният кабел основно ограничава разпространението на пламъка, докато огнеустойчивата конструкция включва огнеустойчив слой, предназначен да поддържа целостта на веригата за определен период при определени условия на тест за пожар. Приложимата продължителност на огъня и тестовата температура зависят от спецификацията и стандарта на продукта.
О: Проводникът е направен от мед. Предоставената производствена информация посочва електролитна медна пръчка с висока чистота като изходен материал, последвана от изтегляне и отгряване. DC съпротивлението на проводника се проверява спрямо приложимите технически изисквания.
О: В зависимост от определената конструкция, тестването може да включва устойчивост на огън, издържано напрежение на мощността, съпротивление на изолацията, съпротивление на проводника и огъване при ниска температура. Необходимият протокол от изпитване и документите за проверка могат да бъдат потвърдени при пускане на поръчката.
О: Могат да бъдат изготвени технически документи на английски език според изискванията на проекта и поръчката. Необходимият сертификат, протокол от изпитване и списък с документи за проверка трябва да бъдат потвърдени предварително, тъй като изискванията за документация варират в зависимост от дестинацията, проекта и приложимия стандарт.
О: Дължината на кабела и спецификацията могат да бъдат обсъдени според поръчката. Необходимото напречно сечение на проводника, конструкция, количество, дължина на макарата, маркировка и други технически подробности трябва да бъдат предоставени при искане на оферта.
О: Типичните инсталационни среди включват кабелни скари, кабелни канали и други защитени системи за прокарване на ниско напрежение. Може да се разглежда за аварийно захранване, противопожарна защита и критични нисковолтови вериги в обществени сгради, инфраструктура и промишлени съоръжения, в зависимост от изискванията на проекта.
О: Посещенията във фабриката и инспекцията от трета страна могат да бъдат обсъдени според проекта и споразумението за инспекция. Ако се изисква независимо вземане на проби или тестване, методът на вземане на проби, обхватът на проверката и приложимият стандарт за изпитване трябва да бъдат договорени преди изпращането.
A: Осигурете необходимото напречно сечение на проводника, конфигурация на сърцевината, дължина на кабела, номинално напрежение, метод на инсталиране, изискване за огнеустойчивост и местоназначение. Ако проектът изисква специфични стандарти, сертификати или протоколи от тестове, включете тези изисквания в запитването, така че продуктът и документацията да могат да бъдат проверени заедно.
За оферта за проект, предоставянето на спецификацията на кабела, необходимата продължителност на пожароустойчивост, метода на инсталиране и изискванията за документация на етапа на запитване помага на Qiancheng да потвърди подходящата конструкция и обхват на проверка.
