Алуминиев XLPE пожароустойчив захранващ кабел използва алуминиев проводник, XLPE изолация, огнеустойчив слой слюда и защитна PVC обвивка за захранващи вериги с ниско напрежение с определени изисквания за непрекъснатост на пожара. Конструкцията може да бъде специфицирана за разпределение на сгради, външни трасета, кабелни канали и други инсталации, където трябва да се вземат предвид както електрическите характеристики, така и противопожарните характеристики.
Продуктовата гама обхваща номинални напречни сечения на проводници от 1,5 mm² до 1000 mm². Техническата таблица по-долу предоставя съответната дебелина на изолацията и обвивката, приблизителния външен диаметър, съпротивлението на проводника при постоянен ток, изпитвателното напрежение и референтните стойности на амплитудата за монтаж във въздух и директно заровена почва.
|
Номинално напречно сечение (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
Постоянно съпротивление на проводника (Ω/km) Ал |
Тестово напрежение (kV/5 минути) |
Амплитуда във въздуха (A) (А)-Al |
Ампатичност в директно заровена почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабелът използва няколко функционални слоя, като всеки слой служи за различна електрическа или екологична цел. Проводникът носи ток по време на нормална работа, XLPE осигурява електрическа изолация, слоят слюда се използва за огнеустойчивост, а PVC обвивката осигурява външна механична и екологична защита. Тези функции трябва да се разглеждат заедно, когато кабелът е избран за конкретна инсталация.
Проводникът е изработен от алуминий и се предлага в широк диапазон от номинални напречни сечения. В сравнение с медта, алуминият има по-ниска плътност, което може да намали теглото на кабела и може да опрости манипулирането при по-дълги кабелни маршрути. Тъй като електрическото му съпротивление и характеристиките на завършване се различават от медните, размерът на проводника, допустимият спад на напрежението и методът на свързване трябва да бъдат проверени по време на избора на кабел.
Слюдената лента представлява огнеупорната част на кабелната конструкция. При определените условия на тест за пожар, неорганичният слюден материал осигурява топлоустойчива бариера около проводника и помага да се поддържа електрическа изолация, когато външните полимерни материали са изложени на висока температура. Действителната устойчивост на пожар трябва да се провери спрямо приложимия протокол от изпитване на продукта и метод за изпитване.
XLPE или омрежен полиетилен се използва като основна изолация около проводника. Предоставената продуктова спецификация дава максимална дългосрочна работна температура на проводника от 90 °C. XLPE обикновено се избира за захранващи кабели, където се изисква по-висока работна температура и устойчивост на термично стареене в сравнение с конвенционалната PVC изолация.
Външната PVC обвивка предпазва вътрешните кабелни слоеве по време на транспортиране, полагане и нормално обслужване. За приложения на открито формулата на обвивката трябва да бъде съобразена с необходимите UV, влага и излагане на околната среда. За подземно инсталиране също трябва да се вземат предвид почвените условия, механичната защита и излагането на вода, вместо да се приема, че всички гробни среди са еквивалентни.
За електрически вериги, свързани с пожар, съответната производителност не се ограничава до разпространението на пламъка. Огнеустойчивият кабел се оценява според това дали веригата може да поддържа електрическа непрекъснатост при определен тест за пожар. Нормалните електрически характеристики, характеристиките на изолацията, съпротивлението на проводника и условията на монтаж остават важни по време на ежедневната работа.
Предоставената информация за продукта посочва условия за изпитване на огнеустойчивост от 750 °C за 90 минути. Това трябва да се третира като специфично за продукта условие за изпитване, а не като универсално предвиждане на поведението на кабела при всеки пожар. Когато кабелът е представен за строителен проект, съответният протокол от изпитване на пожар, методът на изпитване и необходимата продължителност на целостта на веригата трябва да бъдат проверени спрямо спецификацията на проекта.
Техническата таблица изброява стойностите на съпротивлението на постоянен ток за приложимите размери на алуминиевия проводник и предоставя отделни стойности на тока за монтаж във въздух и директно заровена почва. Тези стойности трябва да се интерпретират заедно с температурата на околната среда, групирането на кабелите, топлинните условия на почвата, дълбочината на монтажа, дължината на трасето и допустимия спад на напрежението.
Посоченото изпитвателно напрежение е 3,5 kV за 5 минути според предоставените данни за продукта. Изпитването на издържано напрежение осигурява дефинирана проверка на кабелната изолационна система. Приложимият производствен стандарт и изискванията за изпитване на проекта трябва да бъдат потвърдени преди окончателното одобрение.
Изборът на кабел трябва да започне с електрическия товар и инсталационната среда, а не само с номиналния размер на проводника. За аварийни вериги или вериги, свързани с пожар, необходимата продължителност на пожароустойчивост и приложимите изисквания за сграда или електричество също трябва да бъдат установени преди поръчка.
Напречното сечение на проводника трябва да се провери спрямо работен ток, спад на напрежението, дължина на трасето и условия на монтаж. За по-дълги маршрути спадът на напрежението може да определи необходимия размер на проводника, дори когато изчисленият ток е достатъчен. Стойностите в техническата таблица са референтни данни за продукта и трябва да се използват с приложимия метод за оразмеряване на кабела.
Когато се монтират в кабелни скари, шахти или подобни трасета, трябва да се вземат предвид разстоянието между кабелите, радиусът на огъване, температурата на околната среда и механичната защита. По време на издърпване кабелът трябва да бъде защитен от остри ръбове и прекомерна механична сила, която може да повреди обвивката или вътрешните огнеустойчиви слоеве.
За външни надземни маршрути обвивката трябва да е подходяща за очакваното UV излагане и метеорологичните условия. Разстоянието между опорите, теглото на кабела, механичното натоварване и температурата на околната среда трябва да се вземат предвид по време на монтажа. Може да е необходима допълнителна защита, когато кабелът е изложен на механично въздействие или други специфични за мястото опасности.
Когато директното заравяне е разрешено от конструкцията на кабела и спецификацията на проекта, трябва да се прегледат дълбочината на изкопа, топлинните характеристики на почвата, дренажът, разстоянието между кабелите и механичната защита. Цифрите за директно вграден ток в таблицата са референтни стойности и не трябва да заместват изчислението на кабела, специфичен за проекта.
Алуминиевите проводници изискват клеми, накрайници или съединители, подходящи за алуминиеви проводници и определеното електрическо натоварване. Правилното оголване, подготовката на проводника, компресията и защитата на съединението са важни, тъй като лошо подготвената връзка може да увеличи контактното съпротивление и да причини локално нагряване. Методът на завършване трябва да отговаря на изискванията за монтаж на производителя на съединителя.
Алуминиев XLPE пожароустойчив захранващ кабел може да се обмисли за вериги с ниско напрежение, където продължаването на електрическата работа по време на определено състояние на пожар е част от изискването на проекта. Типичните приложения включват аварийно електроразпределение, избрани товари, свързани с пожар, обществени сгради, промишлени съоръжения и подземни разпределителни пътища.
Приложенията могат да включват определени вериги за аварийно захранване, противопожарни помпи, аварийно осветление и други товари, идентифицирани от електрическия и противопожарния дизайн. Необходимата продължителност на пожароустойчивост трябва да бъде потвърдена от спецификацията на проекта, а не да бъде избрана само от името на продукта.
Болници, училища, търговски центрове, офис сгради и други обществени съоръжения може да съдържат вериги, които изискват определени характеристики за противопожарна ефективност. Типът кабел, размерът на проводника и степента на пожар трябва да бъдат избрани в съответствие с електрическия проект на сградата, стратегията за евакуация и приложимите местни разпоредби.
Опцията с алуминиев проводник може да се обмисли за по-дълги разпределителни маршрути за ниско напрежение в промишлени съоръжения, общински проекти и други инсталации, където теглото на проводника е инженерно съображение. Токът на натоварване, спадът на напрежението, условията на маршрута и методът на инсталиране трябва да бъдат проверени, преди да посочите кабела.
По-големите размери на проводниците, посочени в продуктовата таблица, могат да се използват като референтни при оценката на подземни разпределителни маршрути. Кабелните канали и вкопаните инсталации изискват внимание към почвените условия, дренажа, механичната защита и разсейването на топлината. Дългосрочното потапяне във вода не трябва да се приема за приемливо без специално одобрение на продукта.
Qiancheng Cable произвежда кабела чрез свои собствени производствени съоръжения и поддържа възможности за тестване за проверка на продукта. Съответните производствени етапи включват обработка на проводници, екструдиране на изолация, нанасяне на огнеупорния слой и екструдиране на външната обвивка. Производствените и инспекционните записи могат да осигурят подкрепяща информация за идентифициране на партидата и проверка на продукта.

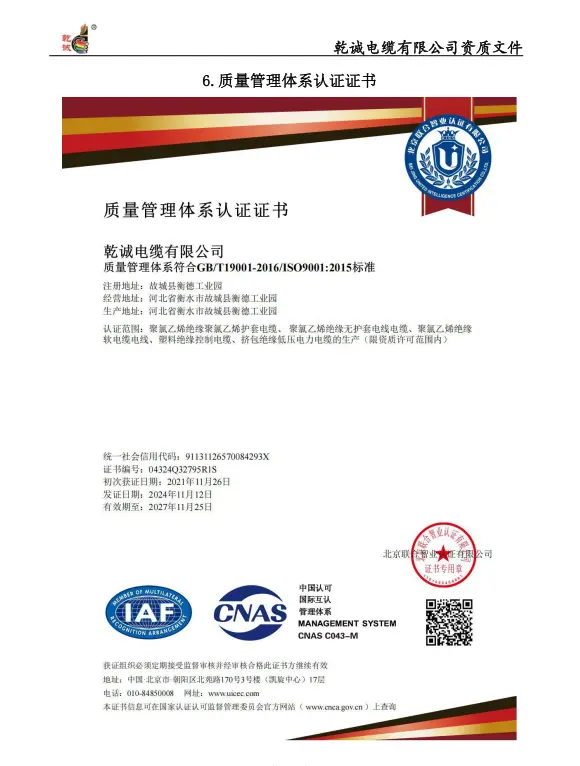

Наличната фирмена документация включва сертификати за управление на качеството ISO 9001, управление на околната среда ISO 14001 и сертификати за безопасност и здраве при работа ISO 45001, заедно със съответните производствени квалификации. Специфичните за продукта протоколи от пожарни тестове и записите от електрически тестове трябва да бъдат прегледани в съответствие с изискванията на предвидения проект.
Приложимият стандарт зависи от конструкцията на кабела, номиналното напрежение, изискванията за противопожарна ефективност и пазара на местоназначение. Предоставената информация за продукта се позовава на GB/T 12706 за конструкция на захранващ кабел, GB/T 19216 за изпитване за устойчивост на огън, IEC 60502-1 за захранващи кабели за ниско напрежение и IEC 60331 за изпитване на целостта на веригата. Точното стандартно издание и тестова конфигурация трябва да бъдат потвърдени за конкретния продукт, преди да бъде изпратен за одобрение.
За експортни проекти може да се прилагат допълнителни изисквания в зависимост от страната на местоназначение и спецификацията на проекта. Когато е необходимо, производството и тестването могат да бъдат организирани в съответствие с приложимите регионални изисквания, като съответните технически документи и документацията за съответствие се прегледат преди изпращане.
За оферта или технически преглед е полезно да предоставите необходимото напречно сечение на проводника, работно напрежение, прогнозен ток на натоварване, дължина на кабела, метод на инсталиране, околни или почвени условия, групиране на кабели и допустим спад на напрежението. За вериги, свързани с пожар, изискваната температура за изпитване на пожар, продължителност и приложим стандарт за изпитване също трябва да бъдат посочени.
Where project approval is required, the purchaser can request the product specification, technical data, electrical test records, fire-test documentation and company qualification certificates applicable to the supplied cable. Прегледът на тези документи преди производството помага да се гарантира, че избраната конструкция отговаря на изискванията на проекта.
Забавянето на пламъка се отнася главно до ограничаване на разпространението на пламъка по кабела. Огнеустойчивостта се отнася до способността на определената конструкция на кабела да поддържа целостта на електрическата верига за определен период при определен тест за пожар. Двете свойства не трябва да се третират като взаимозаменяеми.
Предоставената информация за продукта посочва тест за огън при 750 °C за 90 минути. Това е дефинирано тестово условие за определената кабелна конструкция. Приложимият протокол от изпитването трябва да бъде проверен, за да се потвърди методът на изпитване, конфигурацията на кабела и изискванията за цялост на веригата преди одобрението на проекта.
Алуминият има по-ниска плътност от медта, което може да намали теглото на кабела и може да бъде полезно при по-дълги маршрути или където манипулирането на инсталацията е съображение. Неговото по-високо електрическо съпротивление означава, че оразмеряването на проводника и изчисленията на спада на напрежението трябва да отчитат свойствата на алуминия.
Продуктът може да се разглежда за външни надземни трасета, кабелни канали и определени инсталации за директно вкопаване, където конструкцията на кабела и изискванията на проекта позволяват тези методи. Излагането на ултравиолетови лъчи, почвените условия, дренажът, механичната защита и разсейването на топлината трябва да бъдат оценени за действителния монтаж.
Използвайте клеми, накрайници или съединители, одобрени за алуминиеви проводници и подходящи за работното натоварване. Правилното оголване, подготовка, компресия и защита на ставите са важни за контролиране на контактното съпротивление и локализираното нагряване.
В зависимост от спецификацията на продукта и изискванията на проекта, технически данни, записи от електрически тестове, документация за пожароустойчиви тестове и сертификати за квалификация на компанията могат да бъдат предоставени за преглед. Приложимите документи трябва да съответстват на действителната конструкция на кабела и необходимия стандарт за изпитване.
