Qiancheng алуминиев PVC FR пожароустойчив захранващ кабел с ниско напрежение е предназначен за разпределение на захранване с ниско напрежение, където се изискват огнеустойчиви и огнеустойчиви характеристики. Конструкцията на алуминиеви проводници може да бъде специфицирана за сградни услуги, аварийни електрически вериги, промишлени съоръжения и други проекти, където теглото на проводника, условията на монтаж и изискванията за противопожарна ефективност трябва да се разглеждат заедно.
|
Номинална площ на напречното сечение на проводника (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
DC съпротивление на Al проводник (Ω/km) |
Тестово напрежение (kV/5min) |
Ampacity-Al във въздуха (A) |
Ampacity-Al в директно заровена почва (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабелът използва алуминиев проводник за ниско напрежение. Алуминиевата конструкция може да намали теглото на проводника в сравнение с медния при еквивалентна площ на напречното сечение, но изборът на проводник трябва също така да вземе предвид съпротивление, допустим ток, спад на напрежението, метод на свързване и условия на монтаж. Стойностите в техническата таблица предоставят отправната точка за избор на кабел на ниво проект.
Пожароустойчивата конструкция е предназначена да спомогне за поддържане на непрекъснатостта на веригата при определени условия на тест за пожар. Изискваното ниво на пожароустойчивост трябва да бъде потвърдено от приложимия продуктов стандарт и спецификацията на проекта. Огнеустойчивостта и забавянето на пламъка са различни работни характеристики и трябва да бъдат оценени, като се използват съответните изисквания за изпитване.
За изолация и външна обвивка в посочената конструкция е използвано огнеустойчиво PVC. Неговата роля е да ограничи разпространението на пламъка при определените условия на изпитване. Действителното ниво на производителност трябва да бъде проверено чрез съответния доклад от изпитването на продукта, а не да се извежда само от името на материала.
Дебелината на изолацията и обвивката се увеличава с напречното сечение на проводника в съответствие със спецификацията на продукта. Тези размери влияят на общия диаметър на кабела, пространството за инсталиране и изискванията за механична защита, така че крайният размер на кабела трябва да се провери спрямо наличната подредба на тавата, тръбопровода или изкопа.
Qiancheng произвежда кабела чрез обработка на проводници, нанасяне на огнеустойчив слой, екструдиране на изолация и екструдиране на обвивка. Инспекцията на производството може да включва съпротивление на проводника, проверки на размерите, ефективност на изолацията и съответни тестове за противопожарна ефективност съгласно договорената спецификация.
Входящите проводници и изолационни материали се проверяват спрямо приложимите производствени изисквания преди обработка. Съпротивлението на алуминиевия проводник и последователността на размерите са важни точки за контрол на качеството, тъй като те пряко влияят върху електрическите характеристики и съответствието на готовия кабел.
Обработката на проводника, нанасянето на огнеустойчив слой и параметрите на екструдиране се контролират по време на производството. Изолацията и дебелината на обвивката се проверяват спрямо продуктовата спецификация, за да се намалят разликите в размерите между производствените партиди.
Записите за производство и проверка могат да бъдат свързани със съответната партида кабели и идентификация на макарата. За инженерни поръчки необходимите документи за инспекция, записи от тестове и информация за рулони могат да бъдат договорени преди производството, за да се подпомогне документирането и приемането на проекта.
Фабрична инспекция на трета страна, вземане на проби или тестване при свидетели могат да бъдат организирани, когато се изисква от спецификацията за покупка. Обхватът на проверката трябва да бъде потвърден предварително, така че съответните проби, оборудването за изпитване и производствените записи да са налични.
Пожароустойчивата конструкция е предназначена за вериги, където продължаването на електрическата функция по време на определено излагане на огън е част от изискването на проекта. Необходимата продължителност на теста, температура на пламъка, механични условия и критерии за цялост на веригата трябва да бъдат потвърдени от приложимия стандарт и спецификацията на проекта.
Огнеустойчивостта се отнася до ограничаването на разпространението на пламъка по кабела при определени условия на изпитване. IEC 60332 обхваща изпитвания на електрически кабели и кабели от оптични влакна при условия на пожар, включително методи за вертикално разпространение на пламък за отделни кабели и групови кабелни подредби.
За проекти с изисквания за приемане на пожарна безопасност, приложимият протокол от изпитване трябва да идентифицира тестваната кабелна конструкция, размера на проводника, метода на изпитване и резултата. Това е по-полезно за технически преглед, отколкото да се разчита само на общи описания като огнеустойчиви или забавящи горенето.
За кабели за ниско напрежение, необходими за поддържане на целостта на веригата по време на пожар, IEC 60331 предоставя методи за изпитване при определени условия на пожар. Различни части от стандарта се прилагат според диаметъра на кабела и подреждането на изпитването, така че точният метод на изпитване трябва да бъде съобразен с конструкцията на кабела и изискванията на проекта.

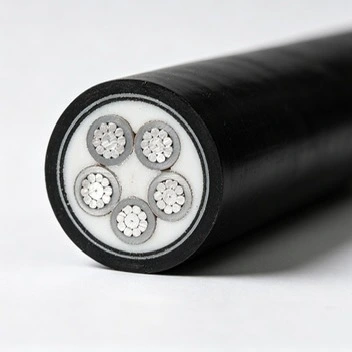

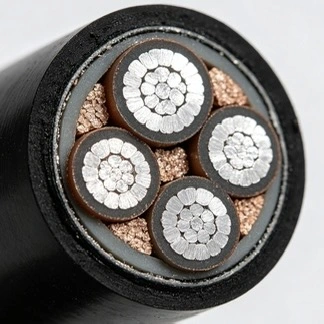

Конструкцията на кабела съчетава алуминиев проводник, огнеупорен слой, изолация и външна обвивка. Всеки слой изпълнява различна функция, така че изборът трябва да вземе предвид цялостната конструкция, а не само материала на проводника.
Проводникът осигурява електрическия път за веригата за ниско напрежение. Площта на напречното сечение трябва да бъде избрана според проектния ток, допустимия спад на напрежението, условията на монтаж и приложимите електрически изисквания.
Пожароустойчивият слой осигурява термична защита около проводника по време на определеното излагане на огън. Ефективността му се оценява чрез приложимия тест за огнеустойчивост, а не чрез данни за нормална работна температура.
Изолацията разделя захранвания проводник от други проводими или външни компоненти. Равномерната дебелина на изолацията е важна за електрическата цялост и постоянството на размерите по време на производството.
Външната обвивка осигурява защита срещу външната инсталационна среда и допринася за огнеустойчивостта на кабела. Когато се изисква монтаж на открито, материалът на обвивката и устойчивостта на околната среда трябва да бъдат потвърдени спрямо действителните условия на експозиция.
Алуминиевият PVC FR пожароустойчив захранващ кабел за ниско напрежение може да бъде специфициран за избрани вериги с ниско напрежение в болници, училища, търговски центрове, офис сгради и други обществени съоръжения, където се прилагат изисквания за пожароустойчивост. Типичните вериги могат да включват аварийно захранване, противопожарно оборудване и други обозначени товари с ниско напрежение.
Индустриалните предприятия и производствените съоръжения могат да използват огнеустойчиви кабели за ниско напрежение за избрани аварийни или основни електрически вериги. Размерът на кабела трябва да се определи от натоварването на оборудването, стартовия ток, разположението на инсталацията и необходимите граници на спад на напрежението.
Кабелът може да се обмисли за разпределение на ниско напрежение и проекти за обновяване, където алуминиевите проводници са подходящи за електрическия дизайн и определените изисквания за противопожарна ефективност. Инсталацията може да включва кабелни скари, канали или други защитени системи за трасиране в зависимост от проекта.
Подземните кабелни трасета изискват съобразяване с влага, механични повреди, корозия, дренаж и достъп за поддръжка. Директното вкопаване трябва да се използва само когато конструкцията на кабела и спецификацията на проекта го позволяват, с прилагане на допълнителна защита, когато условията на площадката го изискват.
Преди инсталация в тава или вертикална инсталация инженерите трябва да проверят теглото на кабела, изискванията за огъване, разстоянието между опорите, разсейването на топлината и броя на монтираните заедно вериги. Алуминиевите проводници могат да бъдат полезни, когато теглото на кабела е важно съображение при монтажа, но електрическото оразмеряване остава основният фактор за избор.
Площта на напречното сечение трябва да бъде избрана в съответствие с проектния ток и проверена спрямо допустимия спад на напрежението, условията на монтаж, температурата на околната среда и групирането на кабелите. Стойностите на амплитудата в таблицата трябва да се интерпретират заедно с действителните условия на инсталиране на проекта, вместо да се използват като универсални полеви стойности.
Огнеустойчивостта и забавянето на горенето трябва да бъдат посочени отделно в документацията за покупка. Ако даден проект изисква непрекъсната работа на веригата по време на пожар, необходимият метод за изпитване на целостта на пожара и продължителността трябва да бъдат ясно посочени. Ако проектът изисква само ограничаване на разпространението на пламъка, трябва да се определи приложимото изпитване за забавяне на горенето.
Вътрешни, външни, подземни и кабелни инсталации могат да наложат различни изисквания към външната обвивка и поддържащата инсталационна система. За проекти, включващи влага, излагане на химикали, силна слънчева светлина или висок механичен риск, условията на монтаж трябва да бъдат прегледани преди финализиране на конструкцията на кабела.
За експортни и инфраструктурни поръчки спецификацията за покупка може да дефинира съпротивление на проводника, размери на изолацията, изпитвателно напрежение, изпитване на противопожарна ефективност, обхват на проверка и изисквания за документация. Съгласуването на тези елементи преди производството помага да се избегнат различията между документите за обществена поръчка и критериите за окончателно приемане.
За оферта или технически преглед клиентите могат да предоставят номиналното напрежение, напречното сечение на проводника, необходимата дължина на кабела, метода на монтаж, приложението на проекта и приложимия стандарт. Qiancheng може да прегледа тези подробности и да потвърди подходящата конструкция на алуминиев PVC FR пожароустойчив захранващ кабел с ниско напрежение заедно с необходимите технически документи.
За проекти, включващи огнеустойчиви вериги, също така е полезно да се уточни необходимият метод за изпитване на огнеустойчивост, ниво на изпитване за забавяне на горенето, изисквания за съпротивление на проводника и процедура за проверка преди производството. Тази информация позволява на екипите за производство и контрол на качеството да работят спрямо определена техническа спецификация.
Когато е приложимо за проекта, Qiancheng може да предостави документация, свързана със системи за управление на качеството, околната среда и здравето и безопасността при работа, включително сертификати ISO9001, ISO14001 и ISO45001.
Производствени лицензи и специфични за продукта документи за квалификация могат да бъдат доставени в съответствие с изискванията на продукта, пазара на дестинация и проекта. Клиентите трябва да потвърдят точните сертификати, необходими за местно регулаторно или проектно приемане, преди да поръчат.
Могат да бъдат предоставени протоколи от изпитвания за устойчивост на огън и забавяне на горенето в съответствие с тестваната конструкция и приложимия метод за изпитване. За технически преглед докладът трябва да се сравни с поръчаната кабелна конструкция, размер на проводника и необходимо ниво на производителност.
За задгранични поръчки техническите документи могат да включват спецификации на английски език, записи от инспекции, документи за фабрично приемане, информация за опаковката и записи за проследяване на партиди, когато са включени в договора за покупка.
О: Те са насочени към различни противопожарни характеристики. Огнеустойчивият кабел е проектиран да ограничава разпространението на пламъка при определени условия на изпитване, докато огнеустойчивият кабел е проектиран да поддържа целостта на веригата за определен период при приложимите условия на изпитване на пожар. Необходимата производителност трябва да бъде посочена в спецификацията на проекта.
A: Алуминият може да намали теглото на проводника в сравнение с медта при същата номинална площ на напречното сечение. Следователно може да се обмисли за проекти, при които теглото на кабела, обработката на монтажа и цената на материала са важни фактори. Размерът на проводника все пак трябва да бъде избран според токовия капацитет, спада на напрежението и приложимите електрически изисквания.
A: Изборът трябва да вземе предвид проектния ток, метода на инсталиране, температурата на околната среда, групирането на кабелите, дължината на веригата, спада на напрежението и условията на късо съединение. Стойностите на амплитудата в таблицата предоставят референтни данни, но окончателният избор трябва да се сравни с действителното разположение на инсталацията.
О: Може да се има предвид за вериги с ниско напрежение, където проектът изисква съответната пожароустойчива конструкция. За противопожарни помпи, аварийно осветление или друго оборудване за безопасност на живота изискваната продължителност на целостта на веригата и приложимият местен или проектен стандарт трябва да бъдат потвърдени преди избора на кабел.
О: Използването на открито зависи от конструкцията на обвивката, излагането на околната среда и метода на инсталиране. Когато кабелът е изложен на продължителна слънчева светлина, влага, химикали или механични повреди, проектът трябва да посочи необходимата защита на околната среда и инсталационна система.
О: Директното вкопаване трябва да се използва само когато е разрешено от спецификацията на кабела и проектния проект. Влагата на почвата, корозията, механичната защита, дренажът и очакваните експлоатационни условия трябва да бъдат оценени преди да се избере директно заравяне. Може да са необходими тръбопроводи или други защитни мерки в взискателни среди.
A: Да. Инспекция на фабриката, вземане на проби и тестване при свидетели могат да бъдат организирани съгласно договорения план за инспекция. Необходимите тестови елементи, методът за вземане на проби, документацията и критериите за приемане трябва да бъдат потвърдени преди производството.
О: Полезната информация включва размер на проводника, дължина на кабела, ниво на напрежение, метод на инсталиране, приложение, държава на местоназначение, приложим стандарт и изисквано ниво на пожароустойчивост. Ако спецификацията на кабела не е финализирана, натоварването на проекта и условията за монтаж могат да бъдат предоставени за първоначален технически преглед.
