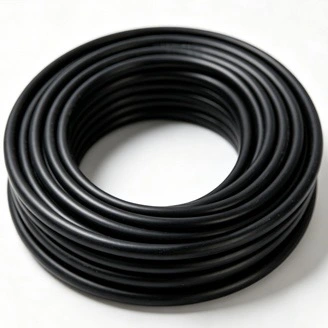

За вериги с ниско напрежение, които трябва да останат под напрежение по време на определено излагане на огън, алуминиевият PVC пожароустойчив захранващ кабел съчетава алуминиев проводник с електрическа изолация, специален огнеустойчив слой и PVC защитна обвивка. Предназначен е за аварийно електроразпределение и други вериги с определени изисквания за непрекъснатост на пожара.
Гамата обхваща проводници с размери от 1,5 mm² до 1000 mm², с предоставени електрически данни за съпротивление на проводника, издържано напрежение и ток при различни условия на монтаж. Окончателният избор на кабел зависи от натоварването на веригата, дължината на маршрута, метода на инсталиране, допустимия спад на напрежението и приложимите изисквания за пожарна безопасност.
|
Номинално напречно сечение (mm²) |
Дебелина на изолацията (mm) |
Дебелина на обвивката (mm) |
Приблизителен външен диаметър на кабела (mm) |
Постоянно съпротивление на проводника (Ω/km) Ал |
Тестово напрежение (kV/5 минути) |
Амплитуда във въздуха (A) (А)-Al |
Ампатичност в директно заровена почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабелът е изграден около четири функционални слоя, които работят заедно по време на нормална работа и при определени условия на пожароустойчивост. Алуминиевият проводник носи електрическия товар, докато изолацията осигурява електрическо разделяне. Специален огнеустойчив слой помага за защита на веригата при излагане на висока температура, а PVC обвивката образува външната защитна повърхност.
Като тоководещ проводник се използва алуминий. Неговата по-ниска плътност в сравнение с медта може да бъде от значение за теглото и манипулирането на кабела, особено при дълги кабелни маршрути. Алуминиевите проводници обаче изискват подходящо оразмеряване и съвместими крайни компоненти. Преди да изберете напречното сечение на проводника, трябва да вземете предвид капацитета на тока, спада на напрежението и условията на монтаж.
Пожароустойчивият слой е предназначен да осигури термична защита на електрическото ядро по време на определеното излагане на огън. Неговата функция трябва да се разграничава от забавянето на горенето: забавящите горенето материали са предназначени основно за ограничаване на разпространението на пламъка, докато огнеустойчивите кабелни конструкции се оценяват за поддържане на работа на веригата при определени условия на пожар.
Изолацията осигурява необходимото електрическо разделяне около проводника, докато PVC обвивката предпазва готовия кабел от нормален външен контакт по време на работа и монтаж. Дебелините на изолацията и обвивката, показани в таблицата, варират в зависимост от размера на проводника и са част от спецификацията на размерите на кабела.
За електрически вериги, свързани с пожар, работата на кабела не може да бъде оценена само чрез устойчивост на пламък. Непрекъсваемостта на електричеството, състоянието на изолацията, съпротивлението на проводника и приложимите условия за изпитване на пожар трябва да се разглеждат заедно. Предоставените данни за продукта посочват 3,5 kV/5 min тестово напрежение и предоставят отделни стойности на токопренасяне за монтаж във въздух и директно заровена почва.
Предоставената информация за продукта посочва 90-минутна огнеустойчивост при тестови условия на 750 °C. Тази стойност трябва да се разбира по-скоро като резултат от теста, свързан с определената конструкция на кабела и метода на тестване, отколкото като универсално твърдение, че кабелът ще поддържа мощност за същата продължителност при всеки реален пожар. Одобрението на проекта трябва да се основава на приложимия протокол от изпитване и местните изисквания за пожарна безопасност.
DC съпротивлението на проводника е посочено в техническата таблица за приложимите размери на алуминиеви проводници. Стойностите за амплитудата се предоставят отделно за монтаж във въздух и директно заровена почва, тъй като разсейването на топлината се променя в зависимост от условията на монтаж. Действителното оразмеряване на кабела може също така да изисква отчитане на температурата на околната среда, групирането на кабелите, условията на заравяне, дължината на маршрута и допустимия спад на напрежението.
Посочената стойност от 3,5 kV/5 min представлява указаното изпитвателно напрежение и продължителност в предоставените данни за продукта. Изпитването на издържано напрежение се използва за проверка на изолационната система при определени условия на изпитване. Продуктовата документация и приложимият производствен стандарт трябва да бъдат прегледани, когато кабелът бъде представен за одобрение на проекта.
Изборът на кабел трябва да започне с електрическия товар и след това да се провери спрямо действителната среда на инсталиране. За аварийни вериги и вериги, свързани с пожар, необходимата продължителност на пожароустойчивост и приложимите изисквания за конструкция също трябва да бъдат идентифицирани преди кабелът да бъде поръчан.
Номиналното напречно сечение трябва да бъде избрано според работния ток, падането на напрежението и условията на монтаж. За вериги на дълги разстояния спадът на напрежението може да се превърне във важен фактор за оразмеряване, дори когато токопреносимостта на проводника е достатъчна. Следователно окончателният избор трябва да се основава на цялостния дизайн на веригата, а не само на мощността.
Когато са монтирани в кабелни скари или други открити трасета, разсейването на топлината, разстоянието между кабелите, околната температура и броят на натоварените кабели могат да повлияят на допустимия ток. Стойностите на въздушния ампак в таблицата предоставят референтни данни за продукта и трябва да се прилагат заедно със съответния стандарт за монтаж.
За директно погребване или подземен кабелен канал трябва да се имат предвид топлинните условия на почвата, дълбочината на заравяне, разстоянието между кабелите, дренажа и механичната защита. Стойностите за директно вграден ток в таблицата са специфични за инсталацията референтни стойности и не трябва да се третират като заместител на изчисленията на кабела, специфични за проекта.
Алуминиевите проводници трябва да се свързват с помощта на клеми, накрайници или съединители, подходящи за алуминиеви проводници и указания електрически товар. Правилната подготовка и компресия на проводника са важни при съединението, тъй като неправилно подготвеният край може да създаде допълнително контактно съпротивление и локално нагряване.
Алуминиев PVC пожароустойчив захранващ кабел може да бъде специфициран за разпределителни вериги с ниско напрежение, където продължаването на електрическото обслужване по време на определено състояние на пожар е част от изискването на проекта. Типичните приложения включват избрани аварийни електрически вериги, електрически товари, свързани с пожар, обществени сгради, промишлени съоръжения и подземни разпределителни пътища.
Кабелът може да се използва за определени вериги за аварийно захранване, където се изисква кабелната система да поддържа работа на веригата за определен период по време на излагане на пожар. Изискваното ниво на пожароустойчивост трябва да бъде потвърдено от проекта и приложимите местни разпоредби.
Приложенията могат да включват избрани електрически вериги в болници, училища, търговски сгради и други съоръжения, където са инсталирани аварийни електрически системи. Дали е необходима конкретна кабелна конструкция зависи от проекта на сградата, противопожарната стратегия и приложимите електрически и противопожарни кодове.
Във фабрики и промишлени съоръжения кабелът може да се счита за аварийно разпределение, противопожарно оборудване и други вериги с ниско напрежение, където са посочени алуминиев проводник и определени изисквания за пожароустойчивост. Размерът на кабела трябва да съответства на електрическия товар и инсталационния път.
Наличните по-големи размери на проводниците могат да се вземат предвид за подземни разпределителни трасета и кабелни канали, където проектът на инсталацията позволява тази кабелна конструкция. Условията на погребване, механичната защита и разсейването на топлината трябва да бъдат проверени преди монтажа.
Qiancheng Cable управлява свои собствени цехове за производство на кабели и съоръжения за тестване. Производственият процес обхваща обработка на проводници, екструдиране на изолация, нанасяне на огнеупорния слой и екструдиране на външната обвивка. Съответните производствени и инспекционни записи осигуряват основа за контролиране на размерите и електрическите характеристики на готовия кабел.
Qiancheng Cable притежава национален лиценз за производство на промишлени кабели заедно със сертификати ISO9001 за управление на качеството, ISO14001 за управление на околната среда и ISO45001 за здраве и безопасност при работа. Тези документи предоставят информация за системите за производство и управление на компанията и могат да бъдат прегледани по време на квалификацията на доставчика.
За снабдяване на проекта кабелът трябва да бъде проверен спрямо действителната спецификация за електрическа и противопожарна безопасност, вместо да бъде избран само по името на продукта. Следната информация е полезна при искане на оферта или техническо представяне: необходимо напречно сечение на проводника, работно напрежение, ток на натоварване, дължина на кабела, метод на инсталиране, околни или почвени условия, групиране на кабела, допустимо падане на напрежението и необходимо условие за пожароустойчивост.
Когато кабелът се предоставя за строителен проект, купувачът може също така да поиска приложимите технически данни, тестова документация и сертификати за квалификация за преглед. Това позволява избраната конструкция и изисквания за изпитване да бъдат проверени преди производство и монтаж.
Пожароустойчивостта се отнася до способността на кабелната верига да продължи да работи за определен период при определени условия на пожар. Забавянето на пламъка се отнася главно до ограничаване на разпространението на пламъка по кабела. Кабелът може да има свойства за забавяне на горенето, без да бъде класифициран за същата огнеустойчивост.
Алуминият осигурява опция за проводник с по-ниска плътност за разпределение на енергия с ниско напрежение. Може да е уместно, когато теглото и манипулирането на кабела са съображения. Тъй като алуминият има различни електрически и свързващи характеристики от медта, оразмеряването на проводника и крайните компоненти трябва да бъдат избрани съответно.
Предоставената информация за продукта посочва 90 минути при условия на тест от 750 °C. Това се отнася до дефинираното тестово условие за определената кабелна конструкция. Не трябва да се тълкува като гаранция за идентична работа на веригата при всеки реален пожар, тъй като действителните резултати зависят от инсталацията, излагането на огън и приложимия метод за изпитване.
Изборът трябва да вземе предвид тока на натоварване, спада на напрежението, дължината на кабела, метода на инсталиране, условията на околната среда, групирането на кабелите и необходимото ниво на пожароустойчивост. Стойностите на амплитудата, посочени в таблицата, предоставят референтни данни за монтаж във въздух и директно заровена почва.
Данните за продукта включват стойности на амплитудата за директно заровена почва. Действителната годност все още трябва да бъде потвърдена според конструкцията на кабела, условията на погребване, механичната защита, топлинните характеристики на почвата и приложимите изисквания за монтаж.
Клемата или съединителят трябва да са подходящи за алуминиеви проводници и определеното натоварване. Правилната подготовка и компресия на проводника са важни за поддържане на надеждна електрическа връзка и избягване на прекомерно контактно съпротивление или локално нагряване.
В зависимост от изискванията на проекта могат да бъдат предоставени технически данни, документация за изпитване на продукта и сертификати за квалификация на компанията за оценка на доставчика и продукта. За приложения, свързани с пожар, съответната документация за изпитване на пожар трябва да бъде прегледана заедно със спецификацията на проекта преди одобрение.
